Acquista Digitus DK-1745-VH-10 Cavo installazione CAT 7 S/FTP Arancione 1000 m da Conrad

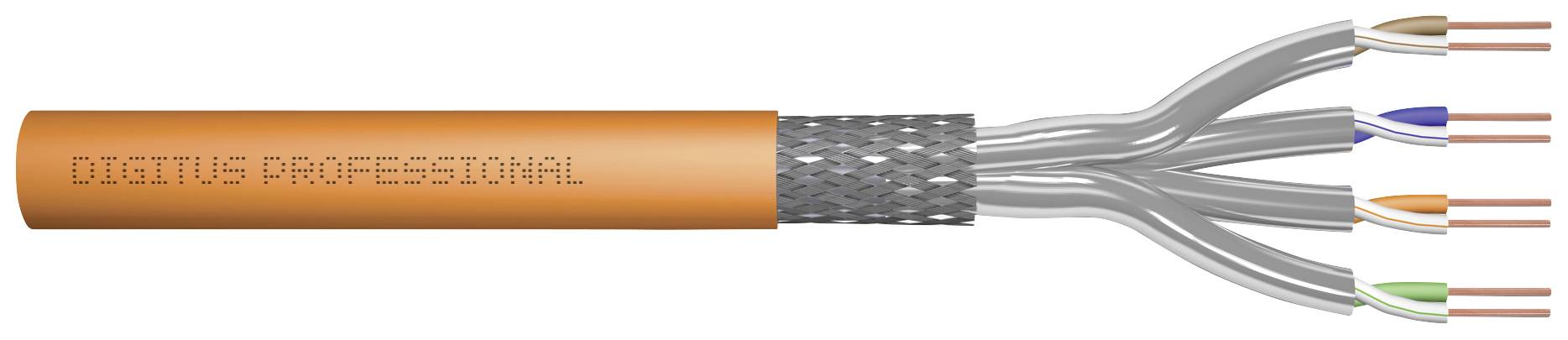

Un cavo arancione con la scritta 'Digitus Professional', contenente quattro fili schermati in verde, blu, bianco e marrone.

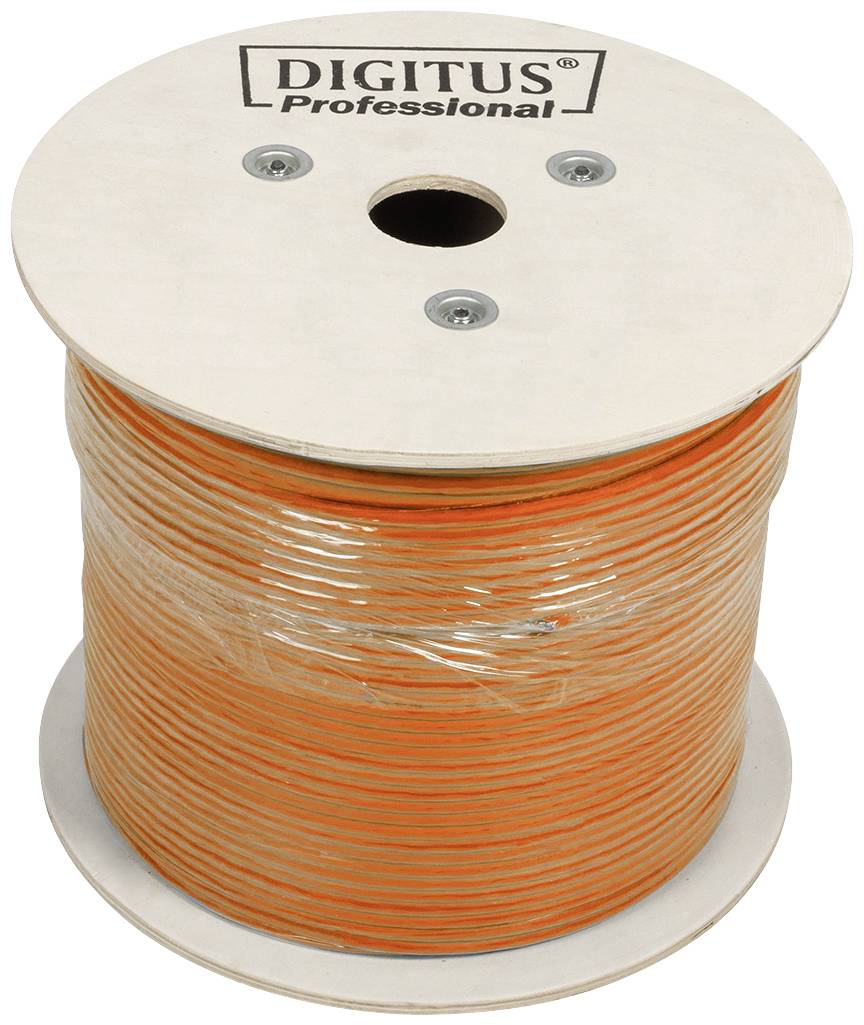

Un grande rullo rotondo di cavo con cavo arancione; contrassegnato con 'Digitus Professional' sulla parte superiore.

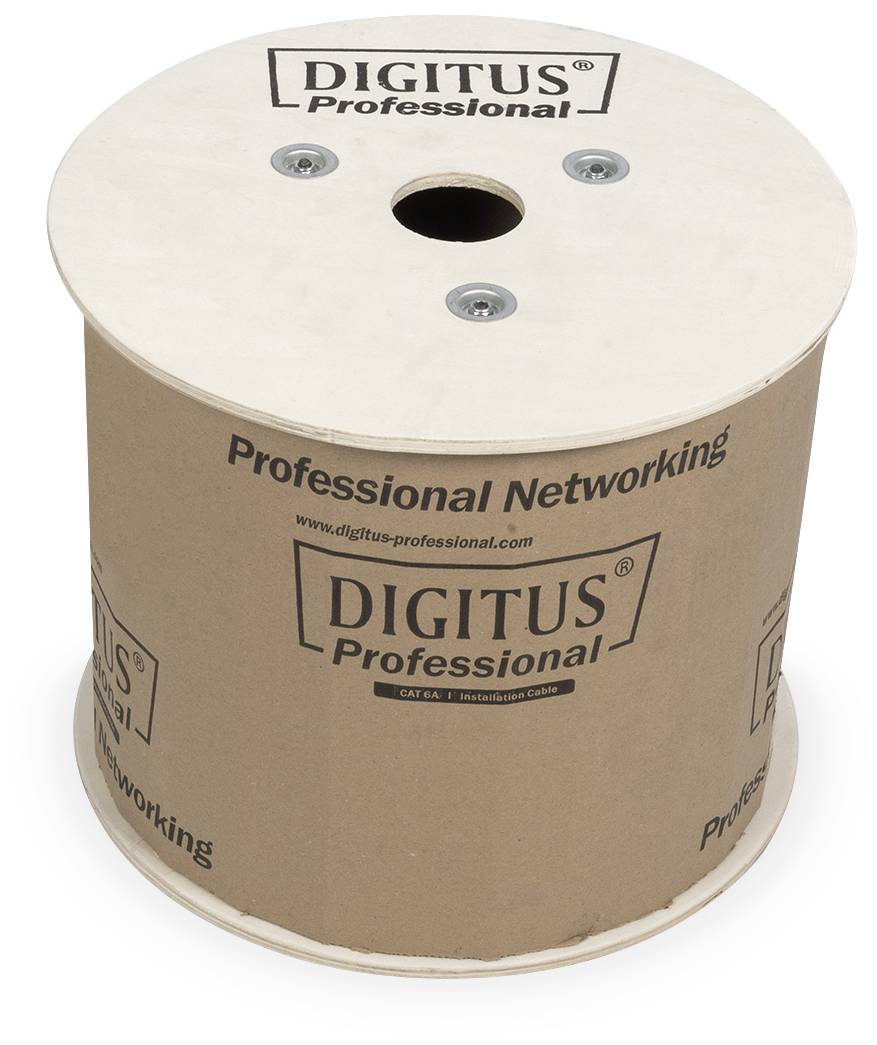

Una grande bobina di cavi con la scritta 'DIGITUS Professional' e 'Professional Networking', realizzata in legno e cartone.

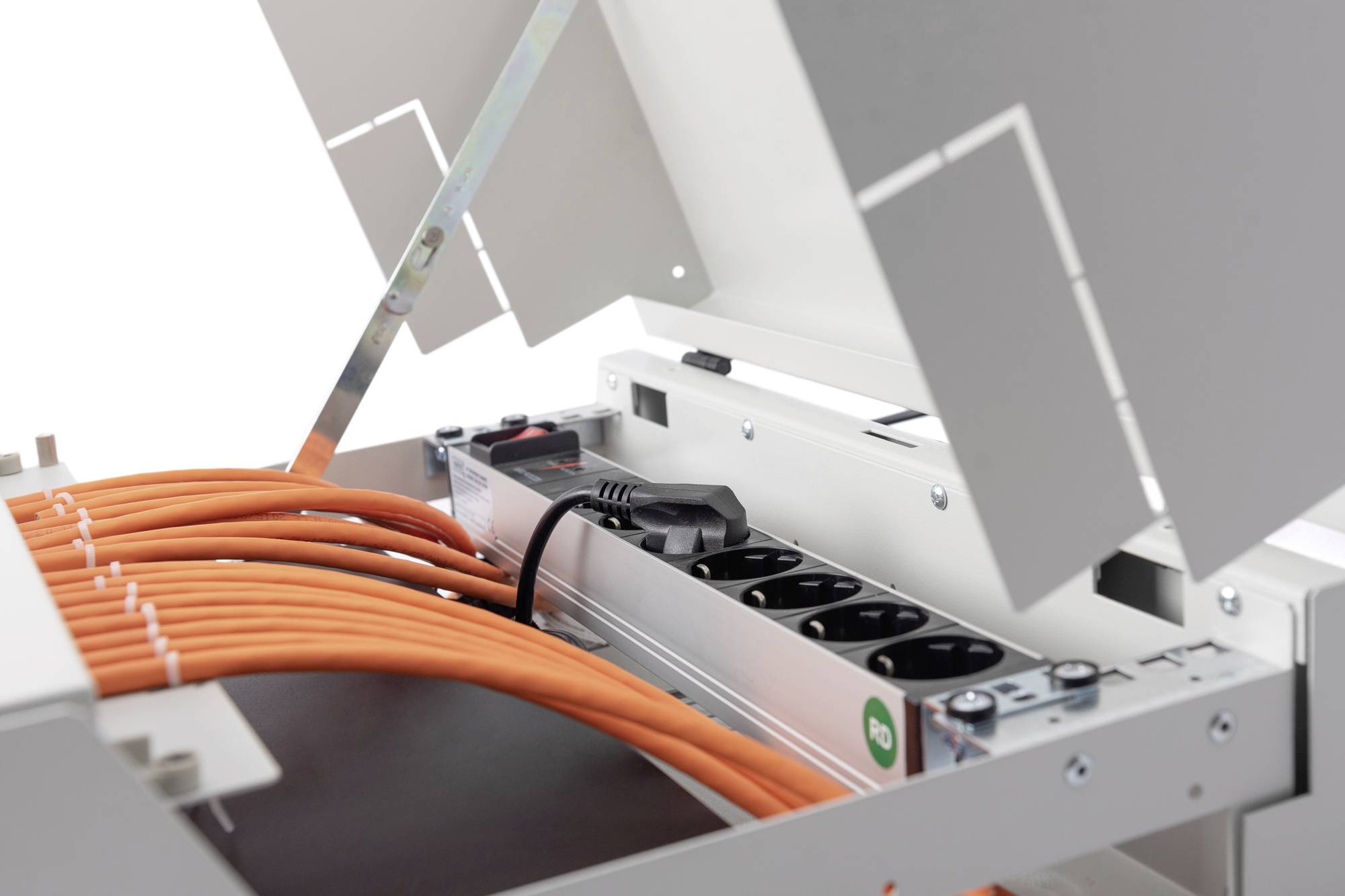

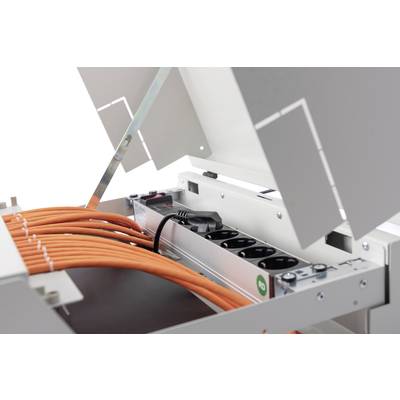

Un canale portacavi aperto con diversi cavi arancioni che conducono a una multipresa con più slot.

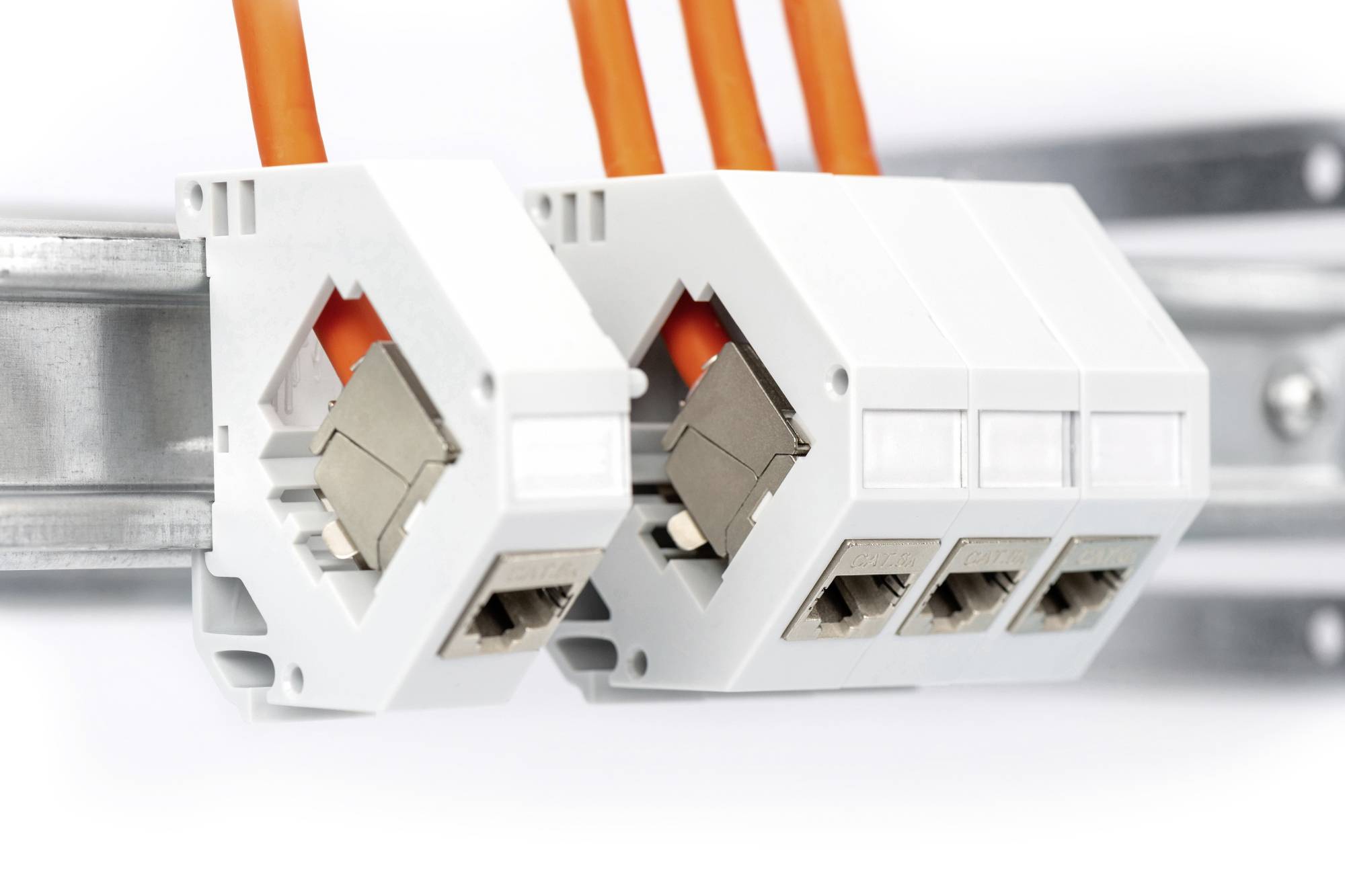

Due connettori elettrici con cavi arancioni montati su una guida metallica.

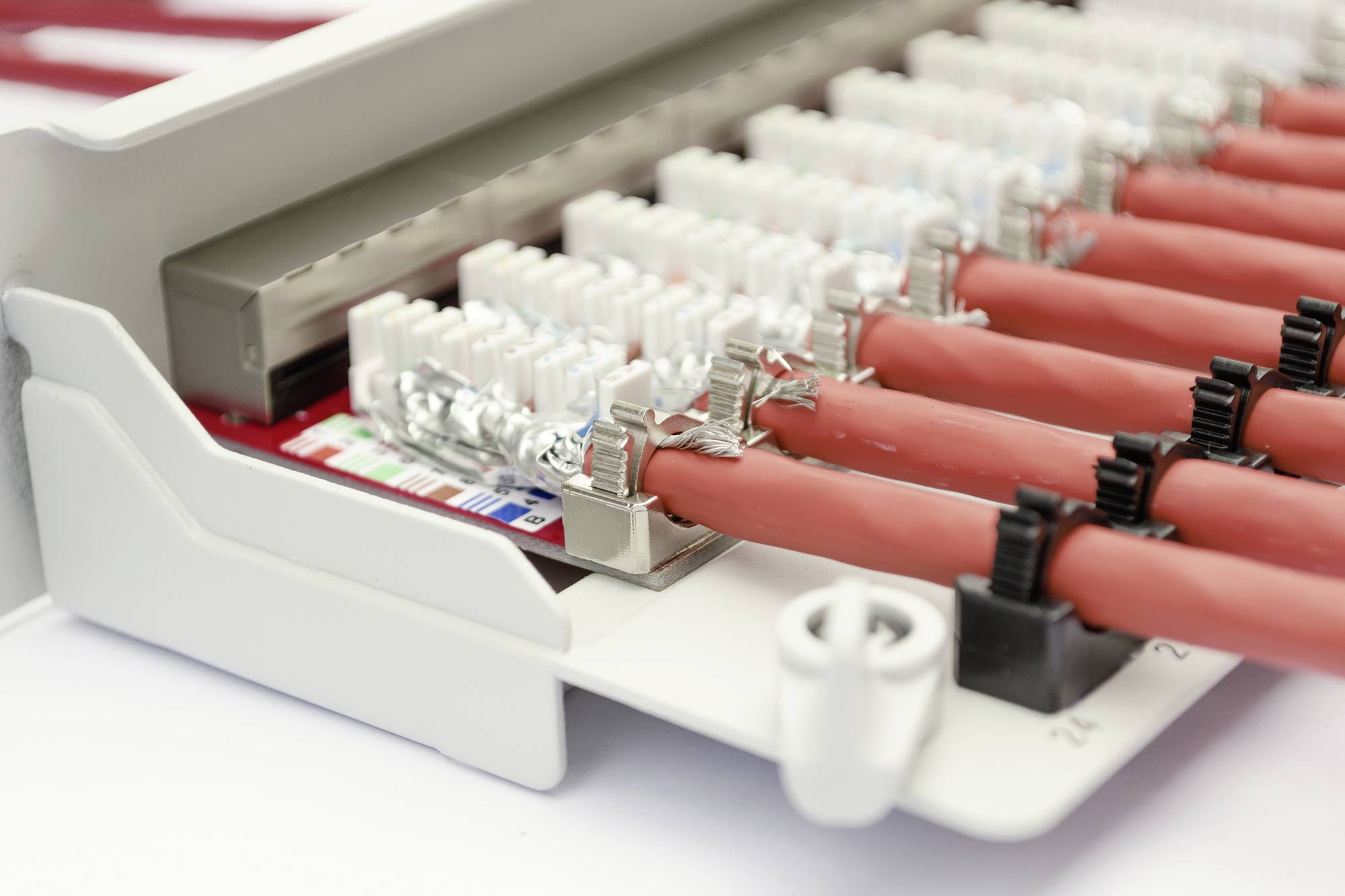

Un distributore di telecomunicazioni con cavi rossi e morsetti di connessione bianchi mostra il cablaggio per connessioni di rete.

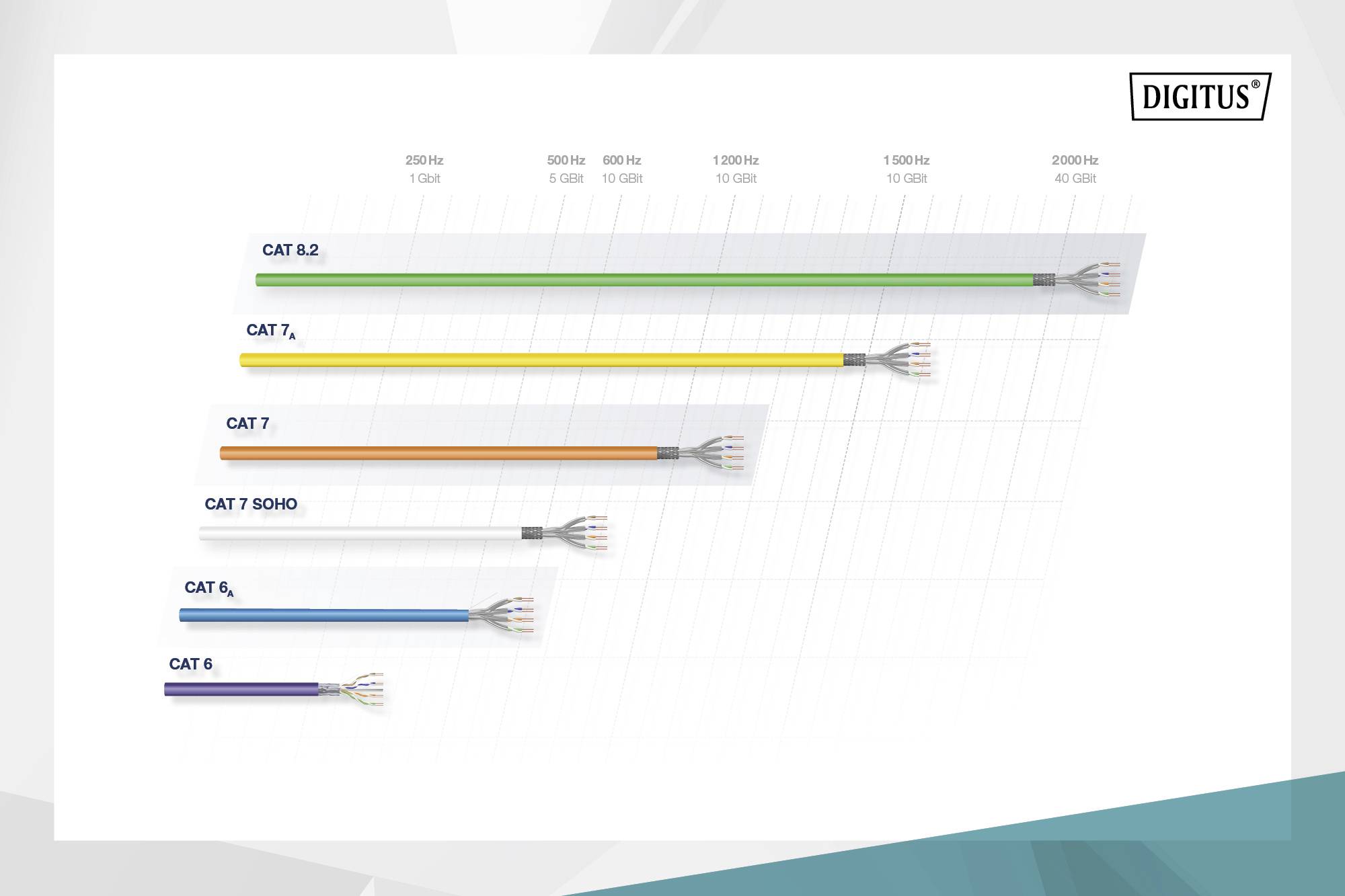

'Il diagramma mostra diversi cavi di rete: da CAT 8.2 a CAT 6. La lunghezza e le frequenze variano da 250 MHz a 2000 MHz, larghezza di banda: da 1 Gbit a 40 Gbit.'

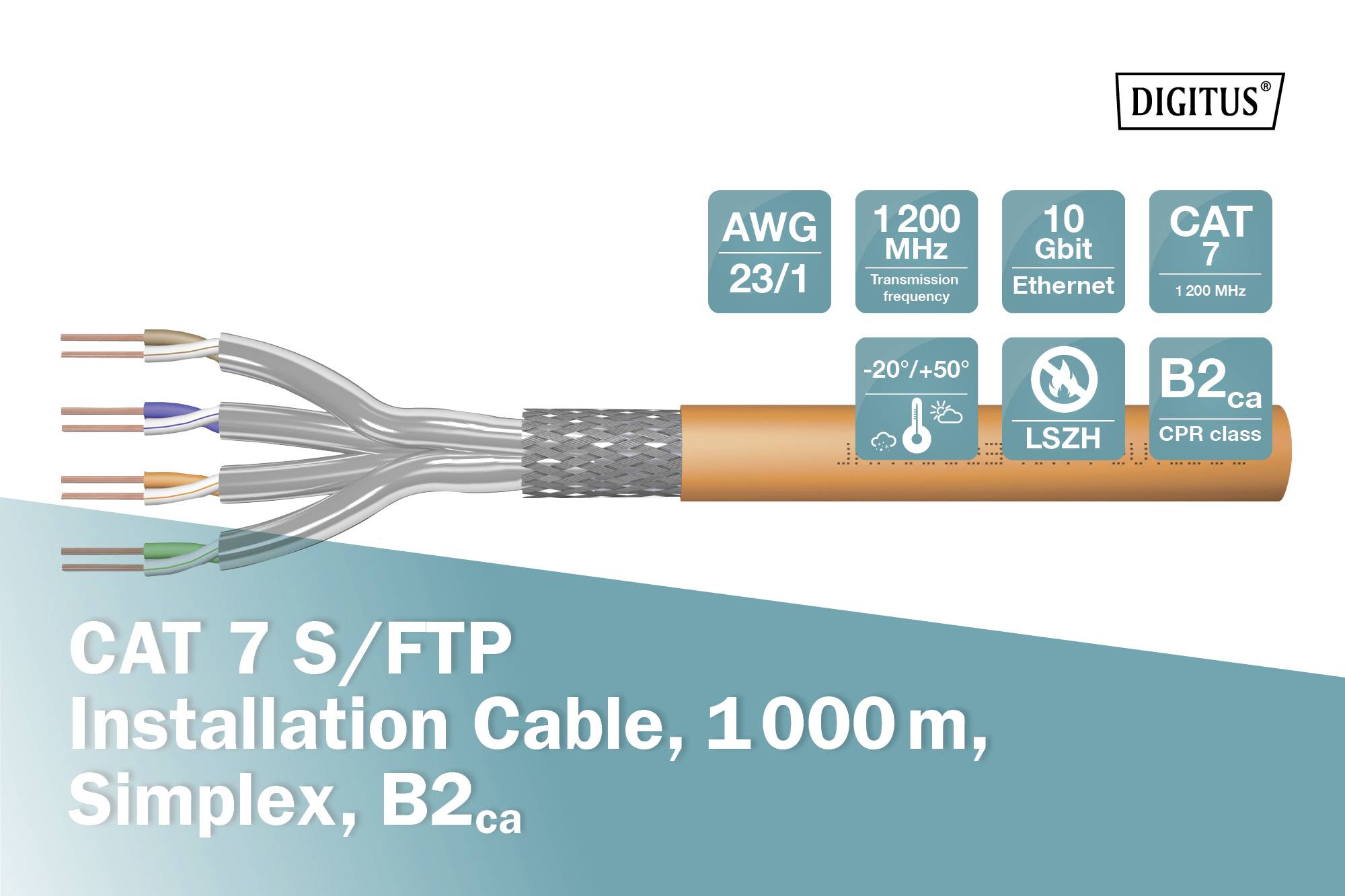

Cavo di installazione CAT 7 S/FTP, 1000m, Simplex, B2ca, idoneo per Ethernet con 1200 MHz e 10 Gbit, da -20° a 50°C, esente da alogeni.

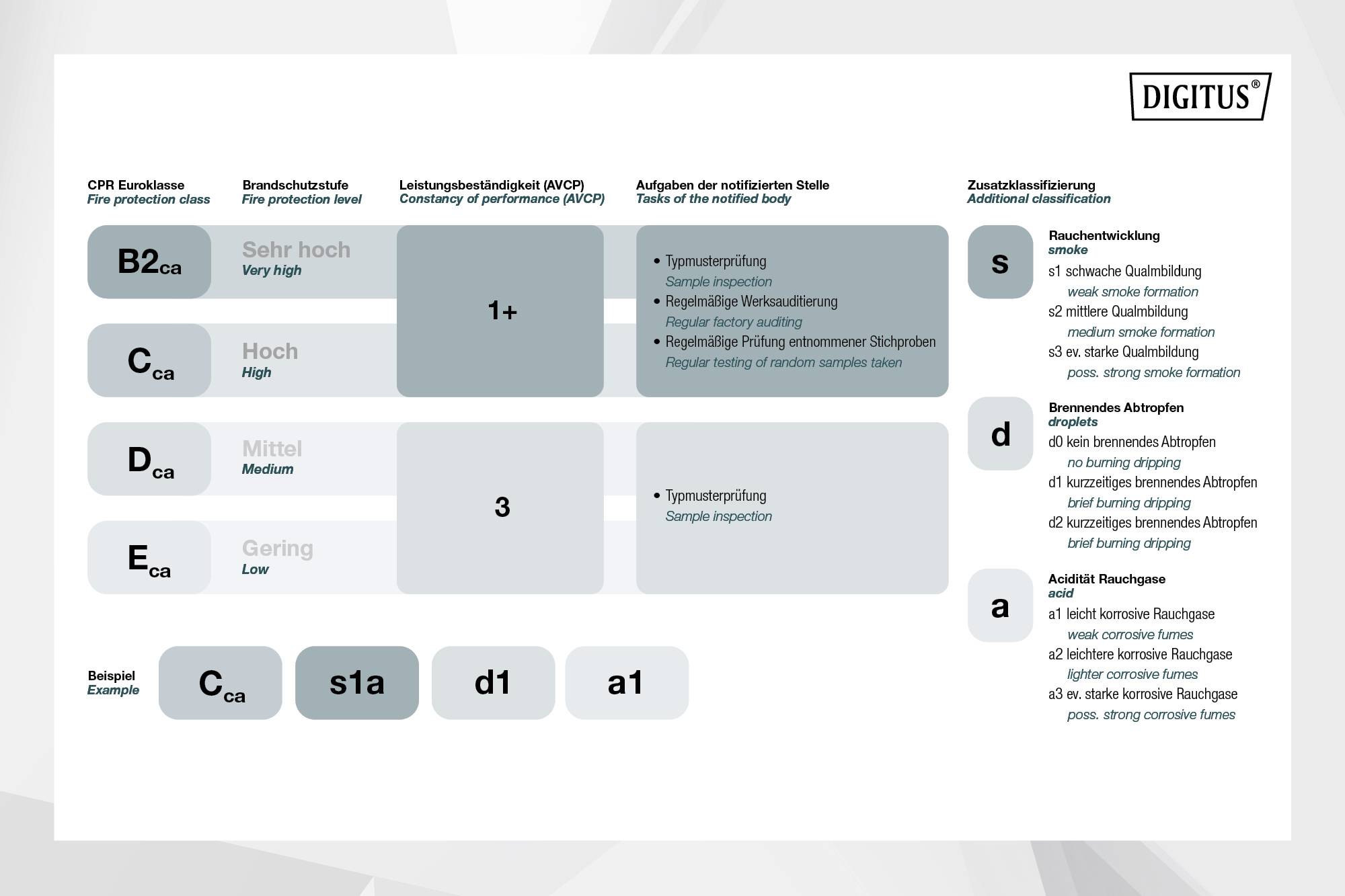

Tabella delle 'Classi di prestazione': Classe di protezione B2 'Molto alta', richiesta prova di tipo. Le classi C e D hanno requisiti più bassi.

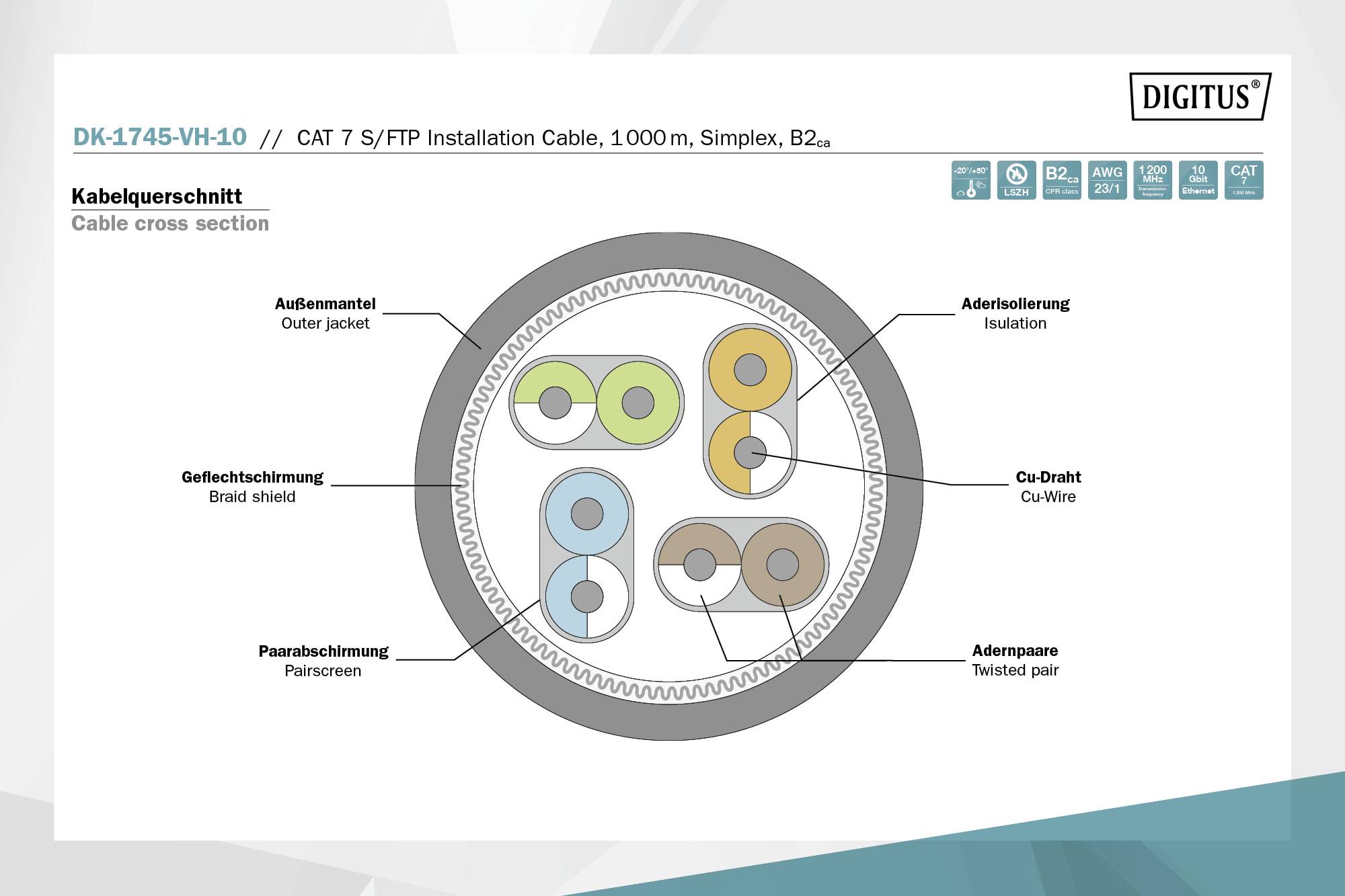

Sezione trasversale di un cavo di installazione CAT 7 S/FTP. Mostra il rivestimento esterno, l'isolamento, la schermatura a treccia, la schermatura a foglio e le coppie di conduttori.

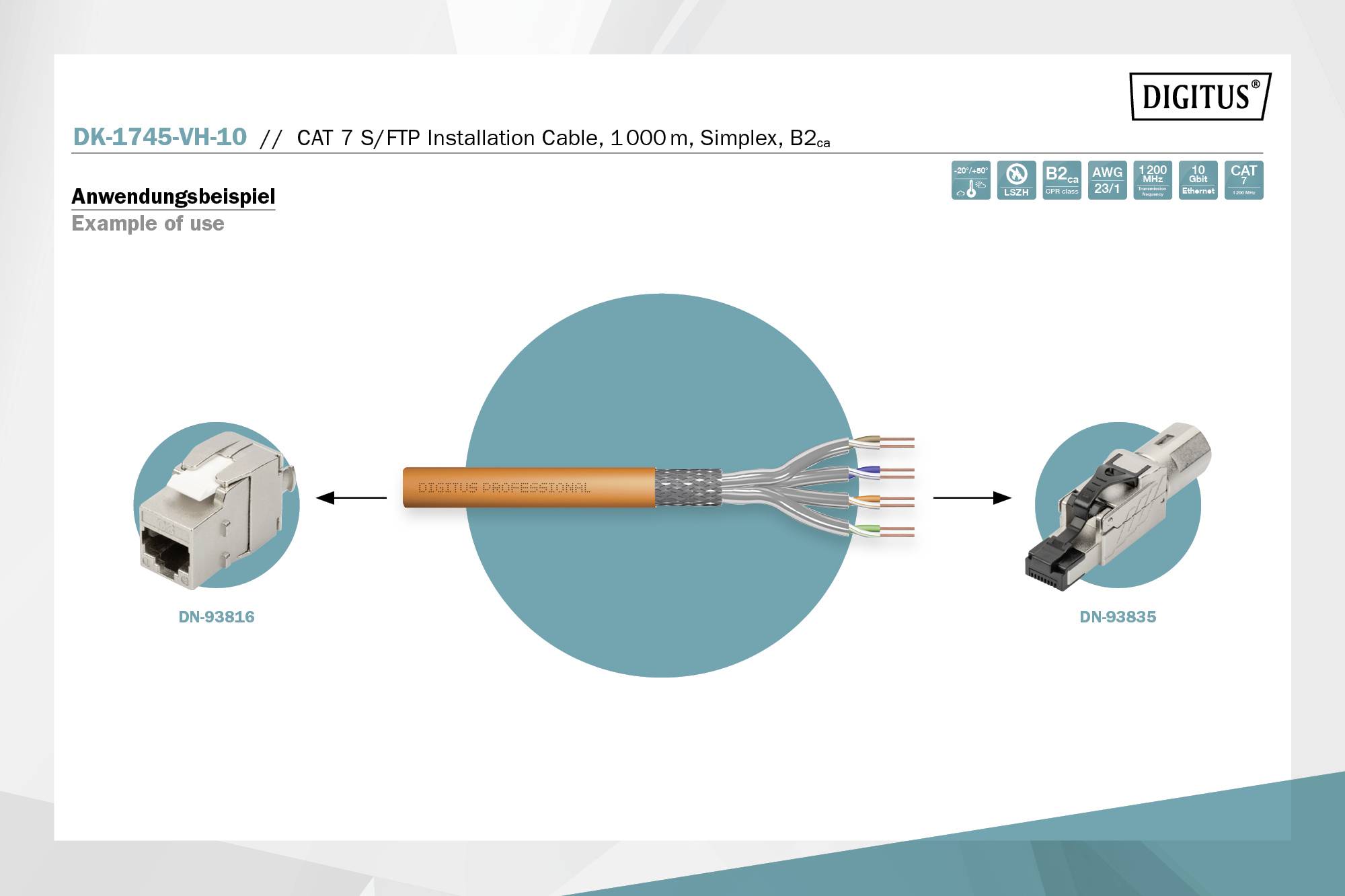

'Esempio di un'applicazione di un cavo di installazione CAT 7 S/FTP: Spina di connessione (DN-93816) a sinistra, centro del cavo, spina (DN-93835) a destra.'

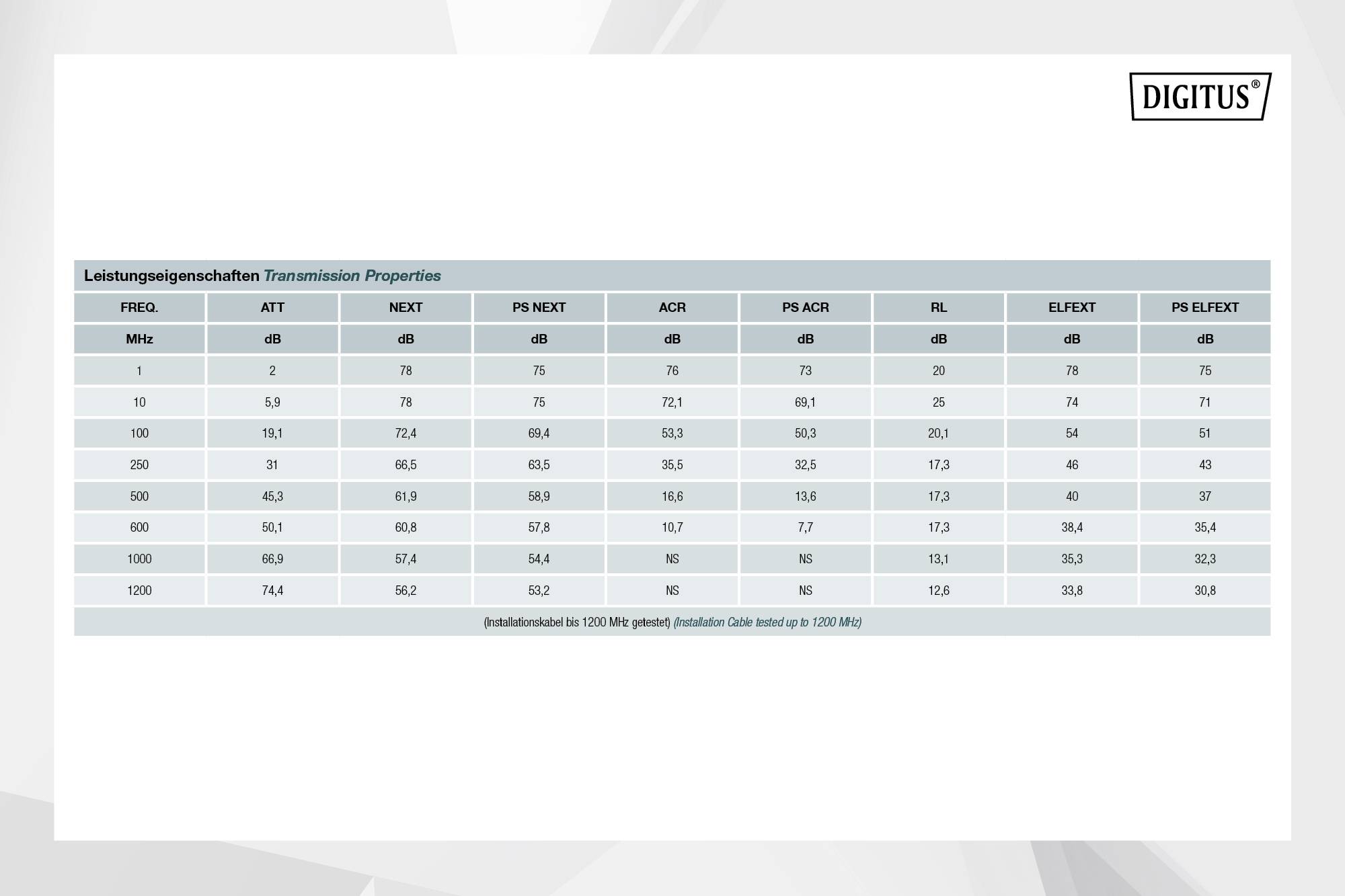

'Tabelle dei parametri di prestazione: Frequenza (MHz), ATT (dB), NEXT (dB), PS NEXT (dB), ACR (dB), PS ACR (dB), RL (dB), Effetto (dB), PS Effetto (dB).'

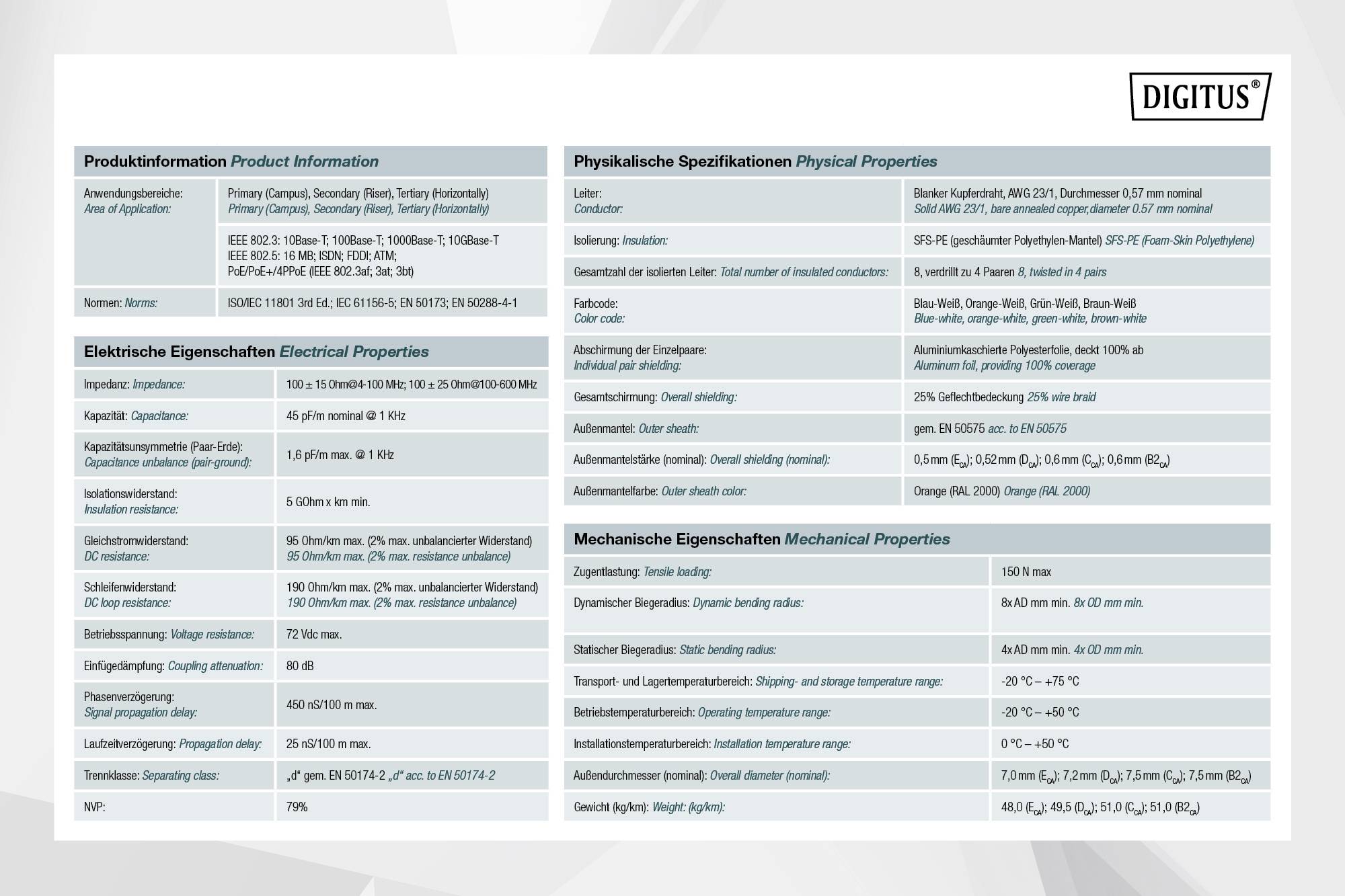

Scheda tecnica 'Digitus', contiene informazioni sulle possibilità di applicazione, sulle proprietà fisiche ed elettriche, nonché sui dati meccanici.

1/13

Tipo prodotto

Cavo installazione

Specifica

CAT 7

Schermatura

S/FTP

Tipo di cavo

S/FTP

Caratteristiche

Schermatura singola

A incasso

Privo di alogeni

montabile

Simplex

doppia schermatura

Schermatura a fogli

Ritardante di fiamma

Per prese per cavi a banda larga

per porta console (router/switch)

per montaggio a vuoto

Schermatura intrecciata

Schermatura totale

Schermato

Filo pieno

Schermato a coppie

Guaina in PE

tondo

a basso contenuto di gas di combustione

conduttore rotondo

Autoestinguente

Rigido

cavo interno rigido

coppie intrecciate

Scheda tecnica (PDF)

Consegna entro Lun. 28 Set.

164 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Prezzo/Unità

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (1 m = 0,97 €)

966,39 €

escl. 25,00 €

IVA escl.

Supplemento per merci ingombranti

Segnala un problema

Highlights & Dettagli

Cavo Digitus cat.7 S/FTP, 1000 m, simplex, B2ca

Ethernet 10 Gbit
Frequenza di trasmissione: 1200 MHz
Certificato Link permanente
Supporto PoE Power over Ethernet
Classe B2ca (verificare il DOP per la classificazione)

Servizi e promozioni supplementari

Dati tecnici

Tipo prodotto: Cavo installazione

: CAT 7

: S/FTP

Tipo di cavo: S/FTP

Caratteristiche: Schermatura singola
A incasso
Privo di alogeni
montabile
Simplex
doppia schermatura
Schermatura a fogli
Ritardante di fiamma
Per prese per cavi a banda larga
per porta console (router/switch)
per montaggio a vuoto
Schermatura intrecciata
Schermatura totale
Schermato
Filo pieno
Schermato a coppie
Guaina in PE
tondo
a basso contenuto di gas di combustione
conduttore rotondo
Autoestinguente
Rigido
cavo interno rigido
coppie intrecciate
Mostra di più

Ø esterno: 7.5 mm

Larghezza: 7.5 mm

Altezza: 7.5 mm

Colore: Arancione

Frequenza (Max.): 1200 MHz

Contenuto: 1000 m

AWG max.: 23

Confezionato: Sì

Merce al metro: Sì

Codice articolo produttore: DK-1745-VH-10

Tipo: DK-1745-VH-10

Materiale isolante: Poliuretano PE

Intervallo di temperatura di flessione (min.): -20 °C

Range di temperatura in movimento (max.): 50 °C

Intervallo di temperatura, installazione fissa (min.): -20 °C

Intervallo di temperatura, installazione fissa (max.): 50 °C

Privo di alogeni: Sì

Max. Quantità di consegna: 1000 m

Coppia intrecciata (parte 1): Si

Documenti & Download

Scheda tecnica

Scheda tecnica 3124582 Digitus DK-1745-VH-10 Cavo installazione CAT 7 S/FTP Arancione 1000 m

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3124582 Digitus DK-1745-VH-10 Cavo installazione CAT 7 S/FTP Arancione 1000 m

Descrizione

Il cavo di posa Digitus CAT 7 è progettato per l'uso nel data center strutturato e nel cablaggio degli edifici in conformità con ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7, EN 50288-9-1. Il cavo è ideale per la trasmissione di dati analogici e digitali e supporta PoE e PoE+. La struttura di schermatura è composta da coppie schermate singole con una treccia di rame stagnata che garantisce un'eccellente schermatura e valori elettrici.

Testo tradotto automaticamente

Versione

Conduttore: Filo di rame nudo, AWG 23/1
Sistema(i) per la valutazione e la verifica della resistenza alle prestazioni: Sistema 3
Isolamento: SFS-PE (rivestimento in polietilene espanso)
Numero totale di conduttori isolati: 8, intrecciati a 4 coppie
Codice colore: Blu-bianco, arancione-bianco, verde-bianco, marrone-bianco
Schermatura delle coppie singole: Pellicola in poliestere rivestita in alluminio, copertura 100%
Schermatura totale: Treccia in rame
Rivestimento esterno: Da ECA a B2ca comune. EN 50575; LSZH
Spessore rivestimento esterno (nominale): 0,50 mm (ECA); 0,52 mm (CA); 0,60 mm (cca); 0,60 (B2ca)
Colore: Arancione (RAL 2008)
Proprietà meccaniche:
Scarico della trazione: Max. 150N
Raggio di curvatura dinamico: 8x AD mm min.
Raggio di curvatura statico: 4x AD mm min.
Intervallo di temperatura di trasporto e stoccaggio: Da -20 °C a +60 °C.
Intervallo di temperatura d'esercizio: da -20 °C a +50 °C
Intervallo di temperatura di installazione: Da 0 °C a +50 °C
Diametro esterno Simplex (nominale): 7,0 mm (ECA); 7,2 mm (CA); 7,5 mm (cca); 7,5 mm (B2ca)
Peso (kg/km): 49,5 kg (ECA); 51 kg (CA), 53 kg (cca); 53 kg (B2ca)
Caratteristiche elettriche:
Impedenza: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz
Capacità: 45 pF/m nominale @ 1 kHz
Asimmetria della capacità (coppia-terra): 1,6 pF/m max. @ 1 kHz
Resistenza di isolamento: 5 GOhm x km min.
Resistenza di corrente continua: 95 Ohm/km max. (2% max. Resistenza non bilanciata)
Resistenza di loop: 190 Ohm/km max. (2% max. Resistenza non bilanciata)
Tensione d'esercizio: 72 V CC max.
Rivestimento esterno: DKA-S2 d1 a1 comune EN 50575; LSZH
Attenuazione accoppiamento: CA-tipo 1b
Ritardo di fase: 450 ns/100 m max.
Ritardo di esecuzione: 10 ns/100 m max.
Classe di separazione: "D" EN 50174-2
NVP: 79%
Assortimento: Cavo di installazione Twisted Pair
Categoria: CAT 7
Schermatura: S-FTP, coppie in lamina di metallo e treccia schermata
BauPVO: B2ca
Lunghezza: 1000 m
Colore: arancio
Struttura del cavo: 4 x 2 AWG 23/1, doppino intrecciato massiccio
Rivestimento: LSOH
