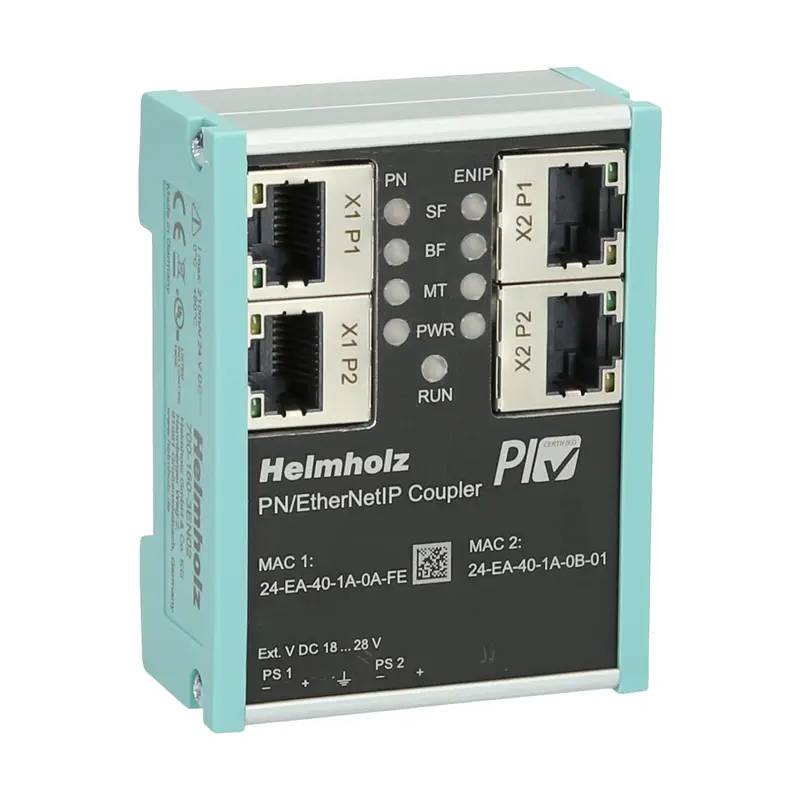

Dispositivo di accoppiamento PN/EtherNetIP Helmholz 700-160-3EN02
EAN:
Codice produttore
Articolo n°:
2 Pezzo(i)
Vendita e spedizione:
spedizione gratuita a partire da 100,00 € valore dell'ordine con questo fornitore
Numero
Totale
530,00 €
Prodotto proveniente da altro paese EU (IVA 0%)
Spedizione gratuita
Solo 2 Pezzo(i) disponibili
Dati tecnici
- Velocità trasferimento LAN
100 MBit/s
- Interfacce
RJ45
- Num. porte 10/100 MBit/s
4 x
- UKCA
Sì
Descrizione
Dispositivo di accoppiamento PROFINET PN/EtherNetIP
Interfaccia: PROFINET (X1) / PN/EtherNet/IP (X2)
Velocità di trasmissione PROFINET: fino a 100 Mbit/s full duplex
Frequenza di trasmissione EtherNet/IP: 10/100 Mbit/s full e half duplex
Dimensioni in ingresso/in uscita: max. 1.024 Byte
Numero di slot progettabili: 300
Ridondanza media (MRP-Client)/Indirizzamento automatico/Riconoscimento topologia (LLDP
DCP)/Allarmi diagnostici/PROFINET Conformance Classe B
fino a 3 gruppi di ingresso/uscita
Attacco: 4 x RJ45 (switch integrati)
Indicatore di stato: 9 x LED
Tensione di alimentazione: 18...30 V DC
Misure (L x H x P): 84 x 76 x 35 mm
Il dispositivo di accoppiamento PROFINET PN/EtherNetIP 700-160-3EN02 consente l'integrazione di una rete PROFINET con una rete EtherNet/IP e quindi un trasferimento dati tra un Controller PROFINET e un EtherNet/IP-SPS. Il collegamento avviene tramite un file GSDML. Si possono trasmettere fino a 1.024 Byte di dati in ingresso e in uscita e sono a disposizione fino a 300 slot progettabili. Sul lato della rete EtherNet/IP è possibile configurare fino a tre gruppi in ingresso e in uscita. Tra i vantaggi del dispositivo di accoppiamento PN/EtherNetIP 700-160-3EN02 vi sono la ridondanza dei media (MRP-Client), l'indirizzamento automatico, il riconoscimento della topologia (LLDP, DCP), gli allarmi diagnostici, PROFINET Conformance Classe B. Il Gateway, alimentato da una tensione compresa tra 18 e 30 V DC, si collega con due porte RJ45 per interfaccia (X1 e X2).
