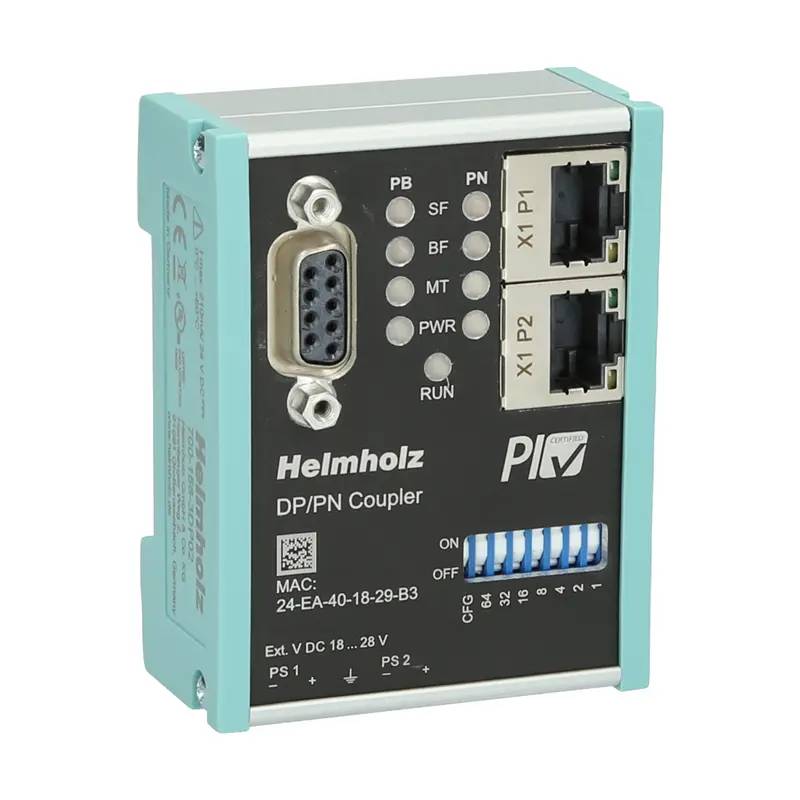

Dispositivo di accoppiamento PROFINET DP/PN Helmholz 700-158-3DP02

Dispositivo di accoppiamento PROFINET DP/PN
Interfacce: PROFINET (X1) / PROFIBUS
Velocità di trasmissione PROFINET: max. 100 Mbit/s full duplex
Velocità di trasmissione PROFIBUS: max. 12 Mbit/s
Dimensioni ingresso/uscita: max. 244 Byte di dati in ingresso/in uscita
Numero di slot progettabili: 16
Ridondanza media (MRP-Client)/Indirizzamento automatico/Riconoscimento topologia (LLDP
DCP)/Allarmi diagnostici/PROFINET Conformance Class B
Attacco: 2 x RJ45 (switch integrato)/Presa D-Sub 9
Indicatore di stato: 9 x LED
Alimentazione di tensione: 18...30 V DC
Misure (L x H x P): 84 x 76 x 35 mm



Il dispositivo di accoppiamento PROFINET DP/PN 700-158-3DP02 consente il collegamento del PROFIBUS a PROFINET e quindi una trasmissione di dati tra un controller PROFINET e un master PROFIBUS. Si collega tramite un file GSD. Si possono trasmettere fino a 244 Byte di dati in ingresso e in uscita e sono a disposizione fino a 16 slot progettabili. Tra le funzioni del dispositivo di accoppiamento PROFINET Kopplers DP/PN 700-158-3DP02 vi sono la ridondanza dei media (MRP-Client), l'indirizzamento automatico, il riconoscimento della topologia (LLDP, DCP), gli allarmi diagnostici, PROFINET Conformance Classe B. Il Gateway, alimentato da una tensione compresa tra 18 e 30 V DC, si collega per PROFINET (X1) con due porte RJ45 e per PROFIBUS con una persa Sub-D 9.
