Dati tecnici

Velocità trasferimento LAN: 100 MBit/s

Interfacce: RJ45

Num. porte 10/100 MBit/s: 4 x

UKCA: Sì

Descrizione

Dispositivo di accoppiamento PROFINET PN/ModbusTCP
Interfacce: PROFINET (X1)/ PN/ModbusTCP (X2)
Frequenza di trasmissione PROFINET: fino a 100 Mbit/s full duplex
Velocità di trasmissione ModbusTCP: 10/100 Mbit/s full duplex
Dimensioni ingressi/uscite PROFINET: max. 1.024 Byte
Dimensioni ingressi/uscite ModbusTCP: 65536 Coils/ingressi/registro
Numero di slot progettabili: 300
Ridondanza media (MRP-Client)/Indirizzamento automatico/Riconoscimento topologia (LLDP
DCP)/Allarmi diagnostici/PROFINET Conformance Class B
Attacco: 4 x RJ45 (switch integrati)
Indicatore di stato: 9 x LED
Alimentazione elettrica: 18...30 V DC
Misure (L x H x P): 84 x 76 x 35 mm

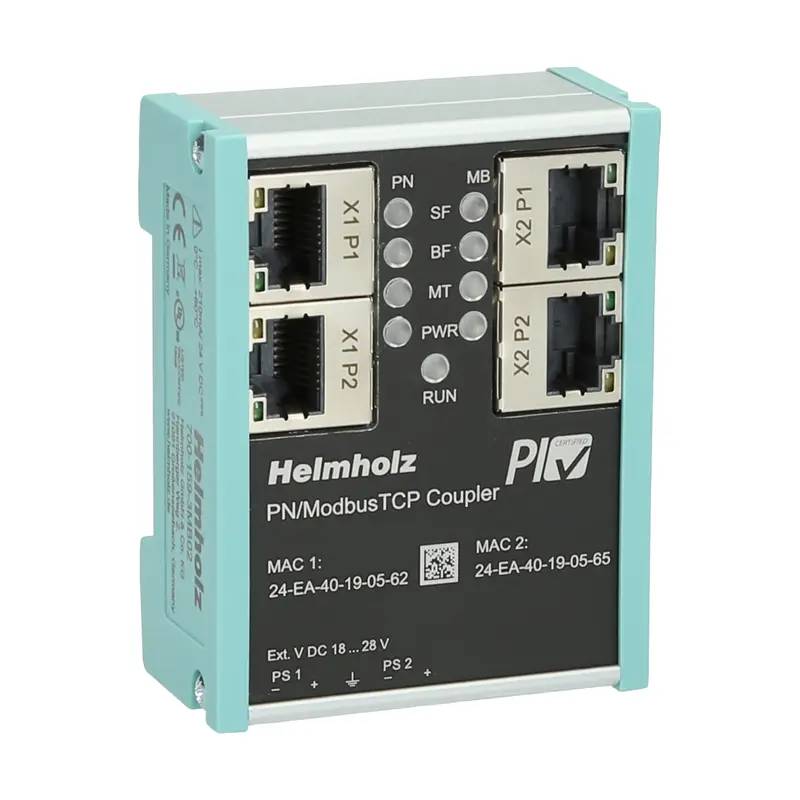

Il dispositivo di accoppiamento PROFINET PN/ModbusTCP 700-159-3MB02 consente l'integrazione di una rete PROFINET con una rete ModbusTCP e quindi una trasmissione di dati tra un Controller PRROFINET e utenze ModbusTCP. Si collega tramite un file GSDML. Si possono trasmettere fino a 1.024 Byte di dati in ingresso e in uscita. Per i moduli di ingresso e di uscita sono disponibili fino a 300 slot attraverso i quali è possibile collegare a piacere i dati PROFINET con ModbusTCP Coils, Input e registri (dimensioni ingresso/uscita 65536). Tra i vantaggi del dispositivo di accoppiamento PROFINET PN/ModbusTCP 700-159-3MB02 vi sono la ridondanza dei media (MRP-Client), l'indirizzamento automatico, il riconoscimento della topologia (LLDP, DCP), gli allarmi diagnostici, PROFINET Conformance Classe B. Il Gateway, alimentato da una tensione compresa tra 18 e 30 V DC, si collega con due porte RJ45 per interfaccia (X1 e X2).

Descrizione

Dispositivo di accoppiamento PROFINET PN/ModbusTCP
Interfacce: PROFINET (X1)/ PN/ModbusTCP (X2)
Frequenza di trasmissione PROFINET: fino a 100 Mbit/s full duplex
Velocità di trasmissione ModbusTCP: 10/100 Mbit/s full duplex
Dimensioni ingressi/uscite PROFINET: max. 1.024 Byte
Dimensioni ingressi/uscite ModbusTCP: 65536 Coils/ingressi/registro
Numero di slot progettabili: 300
Ridondanza media (MRP-Client)/Indirizzamento automatico/Riconoscimento topologia (LLDP
DCP)/Allarmi diagnostici/PROFINET Conformance Class B
Attacco: 4 x RJ45 (switch integrati)
Indicatore di stato: 9 x LED
Alimentazione elettrica: 18...30 V DC
Misure (L x H x P): 84 x 76 x 35 mm

Il dispositivo di accoppiamento PROFINET PN/ModbusTCP 700-159-3MB02 consente l'integrazione di una rete PROFINET con una rete ModbusTCP e quindi una trasmissione di dati tra un Controller PRROFINET e utenze ModbusTCP. Si collega tramite un file GSDML. Si possono trasmettere fino a 1.024 Byte di dati in ingresso e in uscita. Per i moduli di ingresso e di uscita sono disponibili fino a 300 slot attraverso i quali è possibile collegare a piacere i dati PROFINET con ModbusTCP Coils, Input e registri (dimensioni ingresso/uscita 65536). Tra i vantaggi del dispositivo di accoppiamento PROFINET PN/ModbusTCP 700-159-3MB02 vi sono la ridondanza dei media (MRP-Client), l'indirizzamento automatico, il riconoscimento della topologia (LLDP, DCP), gli allarmi diagnostici, PROFINET Conformance Classe B. Il Gateway, alimentato da una tensione compresa tra 18 e 30 V DC, si collega con due porte RJ45 per interfaccia (X1 e X2).
