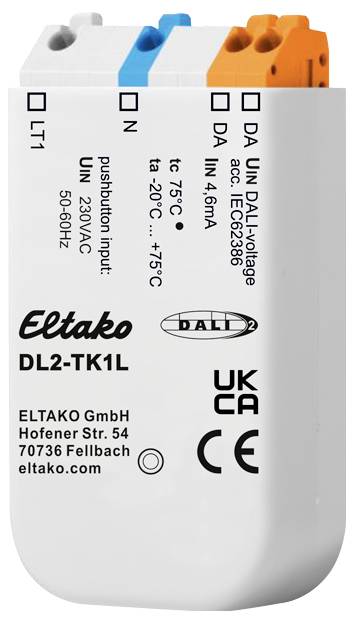

DL2-TK1L Eltako Tasterisaccoppiatore DALI Da incasso

Modulo di controllo DALI-2 compatto con 1 ingresso di commutazione. Per montaggio a incasso. 59mm di lunghezza, 33 mm di larghezza, 15 mm di profondità. Tipo di protezione: IP 20. Assorbimento di corrente DALI 4,6 ma. certificato DALI-2. DALI2 è l'ultima generazione dello standard DALI con funzionalità avanzate. I dispositivi DALI2 controllano anche tutte le precedenti funzioni DALI e sono quindi retrocompatibili. Modulo di controllo DALI-2 compatto con 1 ingresso di commutazione per 230 V AC. Il DL2-TK1L è alimentato dal bus DALI, non è necessaria alcuna alimentazione separata. Il collegamento ai terminali DALI è indipendente dalla polarità. Separazione galvanica tra ingresso di commutazione e interfaccia DALI. Compatibile con la tecnologia multi-master, è possibile installare più moduli sulla stessa linea DALI. Controller applicativo DALI-2 integrato. A ogni ingresso possono essere assegnati comandi DALI individuali, campo di azione e funzioni di commutazione. L'Application Controller consente, oltre ai comandi DALI standard, anche il controllo DALI DT8: Bianco e RGB(W) e macro. Il modulo è dotato di un'istanza DALI-2 (tipo Pushbutton, conforme a IEC62386-301) per una facile integrazione. Supporta la pressione breve di un tasto, la pressione lunga di un tasto (con ripetizione per la regolazione dell'intensità) e il toggle. Oltre ai pulsanti, è adatto anche per interruttori. Funzione di tasto alternativa, a ciascuno degli ingressi può essere assegnata anche una seconda funzione, che può essere attivata/disattivata tramite un comando di scena sul bus DALI. Comportamento Power-up configurabile. Il DL2-TK1L è alimentato dal bus DALI, non è necessaria alcuna alimentazione separata. Il collegamento ai terminali DALI è indipendente dalla polarità. Applicazione e funzione: Il DL2-TK1L funge da modulo universale per il controllo di lampade compatibili DALI. La funzione dell'ingresso di commutazione può essere impostata individualmente. Con lo strumento software DALI Cockpit è possibile effettuare le impostazioni come con altre unità di controllo Lunatone. In linea di principio, si distingue tra il controller dell'applicazione e le istanze DALI-2. L'Application Controller conduce ai comandi di controllo diretti DALI che vengono eseguiti direttamente dai driver DALI. Le istanze DALI-2 generano messaggi di evento che vengono interpretati e ulteriormente elaborati dalle unità di controllo di livello superiore (gateway KNX WAGO, Beckhoff, LUNATONE DALI-2). I controller e le istanze delle applicazioni possono essere attivi contemporaneamente. Fornitura: Una configurazione di base (impostazioni di fabbrica) è già implementata nella fornitura. Se necessario, può essere modificato e adattato all'applicazione corrente.
