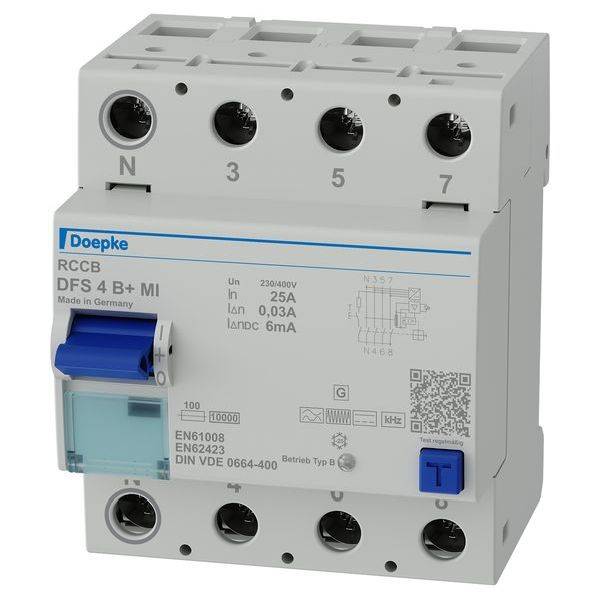

Doepke 09124889 Interruttore differenziale B+

Gli interruttori differenziali (RCCB) disattivano l'alimentazione quando si verificano correnti di guasto elevate. In questo modo proteggono persone, animali e impianti. DFS 4 sono interruttori differenziali a due o quattro poli per reti monofase o trifase. Nella versione standard, i dispositivi compatti sono quattro unità di divisione strette. Sono disponibili con molti diversi tipi di corrente di guasto e versioni con correnti nominali fino a 125 A. I grandi morsetti a due piani possono contenere anche grandi sezioni trasversali del conduttore. La posizione di attivazione della leva multifunzione facilita la ricerca dei problemi. Il software gratuito per etichette aiuta a scrivere. Gli interruttori differenziali di tipo B+ sono sensibili alla corrente. Proteggono da correnti di guasto a impulsi e alternate, correnti di guasto con frequenze miste e correnti di guasto continue uniformi. Rilevano senza interruzioni correnti di guasto di tutte le frequenze fino a 20 kHz con una soglia di attivazione massima di 420 mA. Gli interruttori offrono quindi un'elevata protezione antincendio. Gli interruttori differenziali di tipo MI (installazioni mobili) possono essere facilmente commutati a valle RCCB di tipo A o sconosciuto. Si attivano con correnti di guasto continue regolari >= 6 mA e garantiscono così la funzione di protezione dell'interruttore di protezione da corrente residua a monte. I dispositivi di tipo standard sono progettati per il monitoraggio di circuiti elettrici con una tensione di misurazione di 230, 400 V, V e una frequenza di misurazione di 50 Hz. Caratteristiche: Soglia di attivazione di 6 mA con correnti di guasto continue uniformi; sensibile alla corrente di tutti i tipi per correnti di guasto con frequenze e frequenze di miscelazione da 0 Hz (corrente continua liscia) fino a 20 kHz; protezione antincendio secondo VDE 0100-420; attivazione indipendente dalla tensione di rete con correnti di guasto di tipo A; rilevamento dipendente dalla tensione di correnti di guasto continue e correnti di guasto alternate con frequenze non uguali a 50 Hz; piena funzionalità con tensioni di rete a partire da almeno 50 V CA su due conduttori attivi; dimensioni ridotte per tutte le correnti di misurazione; elevata resistenza ai cortocircuiti; morsetti a due piani su entrambi i lati per un'ampia sezione del conduttore e collegamento della guida; indicatore di posizione di commutazione; finestra di visualizzazione per etichette; leva multifunzione con tre posizioni: "on", "off", "attivato"; collegamento C1 posizione neutra a sinistra; tipo: montaggio rapido; alimentazione preferibilmente dall'alto; campi di impiego: ideale per Ideal per l'uso mobile in distributori di corrente, ad esempio per dispositivi di prestito in cui RCCB è presente a monte di tipo sconosciuto. Grazie al basso limite di attivazione DC, l'RCCB sensibile alla corrente di tutti i tipi MI può essere utilizzato anche dietro RCCB di tipo A o F; installazioni industriali e anche mobili con sistemi TN-S, TT e TN-C-S, in cui si utilizzano apparecchi elettronici di potenza senza separazione galvanica dell'alimentazione, come ad esempio convertitori di frequenza, alimentatori a commutazione, convertitori di corrente ad alta frequenza. Impianti fotovoltaici e UPS con inverter senza trasformatore; impianti a rischio di incendio.
