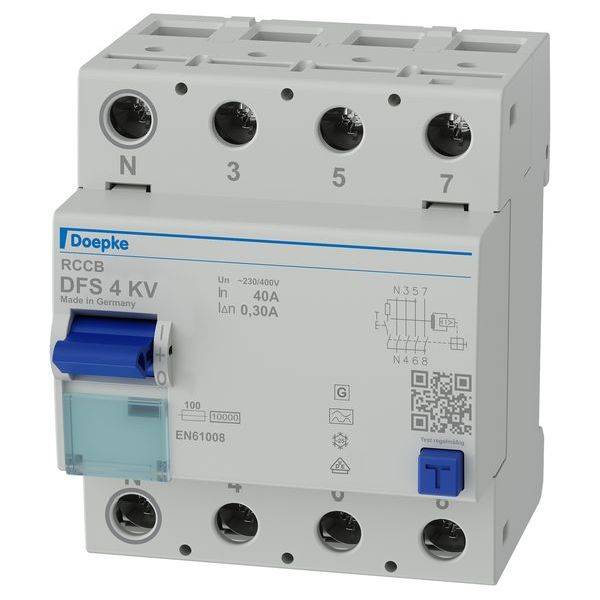

Doepke 09136909 Interruttore differenziale universale sensibile alla corrente A

Gli interruttori differenziali (RCCB) disattivano l'alimentazione quando si verificano correnti di guasto elevate. In questo modo proteggono persone, animali e impianti. DFS 4 sono interruttori differenziali a due o quattro poli per reti monofase o trifase. Nella versione standard, i dispositivi compatti sono quattro unità di divisione strette. Sono disponibili con molti diversi tipi di corrente di guasto e versioni con correnti nominali fino a 125 A. I grandi morsetti a due piani possono contenere anche grandi sezioni trasversali del conduttore. La posizione di attivazione della leva multifunzione facilita la ricerca dei problemi. Il software gratuito per etichette aiuta a scrivere. Gli interruttori di tipo A sono sensibili agli impulsi e alla corrente alternata. Questa funzione è indipendente dalla tensione di rete. Gli interruttori automatici di corrente residua nella versione KV (KV per brevi periodi di ritardo) sono molto più insensibili alle correnti di guasto e di urto a impulsi a breve termine. In questo modo aumentano la disponibilità dell'impianto. La protezione aggiuntiva (protezione persone) viene mantenuta. Gli interruttori a breve termine possono quindi essere utilizzati senza problemi al posto di un interruttore standard. I dispositivi di tipo standard sono progettati per il monitoraggio di circuiti elettrici con una tensione di misurazione di 230, 400 V, V e una frequenza di misurazione di 50 Hz. Caratteristiche: Elevata immunità alle correnti di guasto di picco e agli impulsi di corrente di conseguenza azionati da tensione di rete; attivazione indipendente dalla tensione di rete e ausiliaria; sensibile alle correnti di guasto continue alternate e a impulsi (tipo A) dimensioni ridotte per tutte le correnti di dispersione; elevata resistenza ai cortocircuiti; morsetti a due piani per una grande sezione del conduttore e collegamento della guida; indicatore di posizione di commutazione; finestra di visualizzazione per etichette; leva di commutazione con tre posizioni di montaggio: "C1", attivata da "1"; fissaggio rapido su guida portante; posizione di montaggio qualsiasi; direzione di alimentazione a piacere; campi di applicazione: alimentazione elettrica di edifici residenziali e commerciali e impianti industriali con reti TN-S, TT e TN-C-S, in cui i tradizionali RCCB si attivano indesiderabilmente a causa di correnti di dispersione transienti, come ad esempio> impianti con grandi lunghezze di cavi dietro l'RCCB, impianti di illuminazione con molte lampade fluorescenti ( 20 pezzi), impianti di computer e di protezione solare è escluso. In cui le apparecchiature elettroniche possono causare correnti di guasto continue o correnti di guasto con frequenze diverse da 50 Hz. Non esiste una protezione completa. Per queste applicazioni si consiglia l'interruttore differenziale sensibile alla corrente di dispersione (tipo B o B+).
