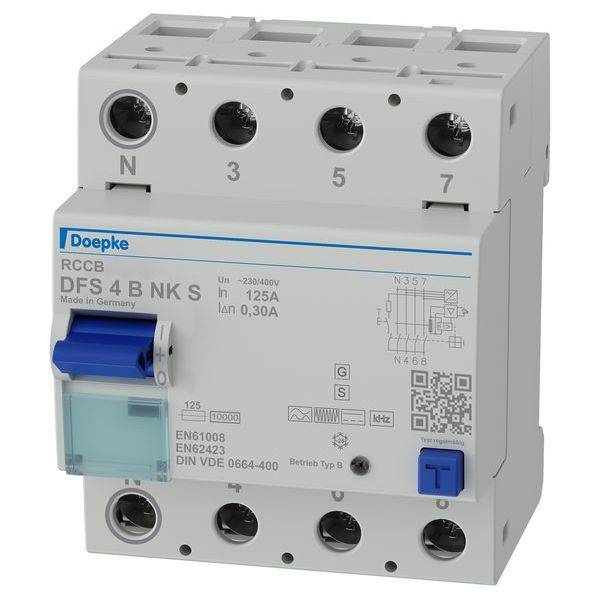

Doepke 09176979 Interruttore differenziale universale sensibile alla corrente S/B 0.3 A

Gli interruttori differenziali (RCCB) disattivano l'alimentazione quando si verificano correnti di guasto elevate. In questo modo proteggono persone, animali e impianti. DFS 4 sono interruttori differenziali a due o quattro poli per reti monofase o trifase. Nella versione standard, i dispositivi compatti sono quattro unità di divisione strette. Sono disponibili con molti diversi tipi di corrente di guasto e versioni con correnti nominali fino a 125 A. I grandi morsetti a due piani possono contenere anche grandi sezioni trasversali del conduttore. La posizione di attivazione della leva multifunzione facilita la ricerca dei problemi. Il software gratuito per etichette aiuta a scrivere. Gli interruttori di tipo B sono sensibili alla corrente generale a frequenze da 0 Hz (correnti di guasto continue uniformi) fino a 150 kHz. Sono resistenti agli urti e ai colpi. Gli interruttori differenziali sensibili alla corrente di guasto della serie NK offrono la classica protezione antincendio di 300 mA a frequenze da 0 a 150 kHz. Sono ottimizzati per impianti a rischio di incendio. Gli interruttori differenziali selettivi vengono utilizzati in impianti con distribuzioni sfalsate. In caso di guasto, si attiva solo l'interruttore nella cui sezione dell'impianto è presente la corrente di guasto. La RCCB selettiva offre protezione da incendio e da guasti (in caso di contatto indiretto), ma non la protezione aggiuntiva (contatto diretto, protezione persone). I dispositivi di tipo standard sono progettati per il monitoraggio di circuiti elettrici con una tensione di misurazione di 230, 400 V, V e una frequenza di misurazione di 50 Hz. Caratteristiche: Selettivo a tutti gli RCCB non esiterati; sensibile alla corrente di tutti i tipi per correnti di guasto con frequenze e frequenze di miscelazione da 0 Hz (corrente continua liscia) fino a 150 kHz; attivazione indipendente dalla tensione di rete per correnti di guasto di tipo A; rilevamento dipendente dalla tensione di corrente continua regolare e correnti di guasto alternata con frequenze non uguali a 50/60 Hz; piena funzionalità con tensioni di rete a partire da almeno 50 V CA su due conduttori attivi; dimensioni ridotte per tutte le correnti di misurazione; elevata resistenza ai cortocircuiti; morsetti a due piani su entrambi i lati per un'ampia sezione del conduttore e collegamento della guida; indicatore di posizione di commutazione; finestra di visualizzazione per etichette; leva multifunzione con tre posizioni: "on", "off", "attivato"; collegamento C1 posizione neutra a sinistra; tipo: montaggio rapido; alimentazione preferibilmente dall'alto; campi di impiego: principali distribuzioni in grandi alimentazioni elettriche con sistemi TN-S, TT e TN-C-S, in cui le sottodistribuzioni possono essere utilizzate o collegate apparecchiature elettroniche di potenza, come ad esempio convertitori di frequenza, alimentatori a commutazione, convertitori di corrente ad alta frequenza, UPS e impianti fotovoltaici. Nella maggior parte dei casi, gli interruttori differenziali selettivi proteggono i cavi dalla distribuzione principale alle sottodistribuzioni; note: Adatti per l'uso in reti a corrente alternata a 50 Hz; RCCB per altre frequenze su richiesta; non per l'uso in reti a corrente continua e sul lato di uscita di dispositivi elettrici controllati, come ad esempio convertitori di frequenza; per garantire la selettività dell'RCCB. La corrente di errore nominale dell'RCCB selettivo deve essere selezionata almeno un livello superiore a quello dell'interruttore non ritardato a valle.

Testo tradotto automaticamente
