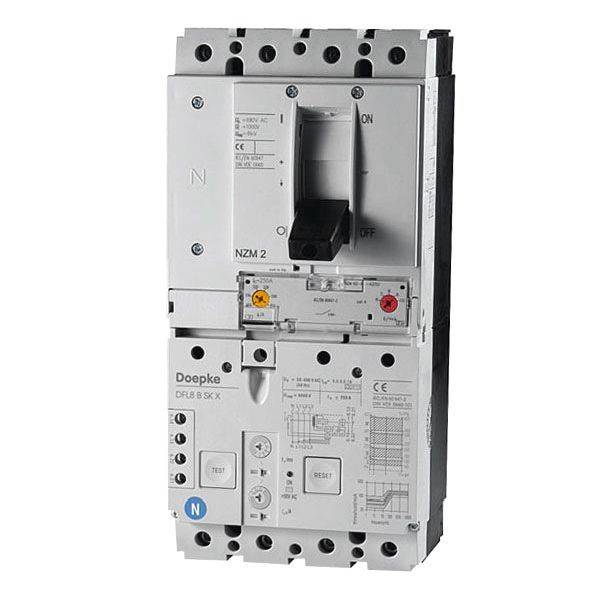

Doepke 09219784 Interruttore differenziale universale sensibile alla corrente B

Gli interruttori automatici con protezione da corrente di guasto (CBR) commutano correnti elevate, proteggono apparecchiature, cavi e cavi da sovracorrente e persone da scosse elettriche. DFL 8 sono dispositivi compatti con interruttore ausiliario integrato e morsetti di collegamento per grandi sezioni di linea. Gli interruttori di tipo B sono sensibili alla corrente generale a frequenze da 0 Hz (correnti di guasto continue uniformi) fino a 150 kHz. Sono resistenti agli urti e ai colpi. Gli interruttori con la linea caratteristica SK sono per la protezione da corrente di guasto e un'elevata disponibilità dell'impianto. Sono caratterizzati da una minore sensibilità di risposta alle frequenze più alte. In questo modo si evitano al massimo i disscatti indesiderati dovuti a correnti di dispersione. Per gli interruttori di questa variante, la corrente di risposta al guasto può essere impostata individualmente in fasi per l'applicazione specifica (0,3 A, 0,5 A, 1 A). Di conseguenza, anche il tempo di risposta limite è regolabile in modo graduale. In questo modo è possibile realizzare un circuito di protezione selettiva contro la corrente di guasto in impianti con distribuzioni sfalsate. I dispositivi di tipo standard sono progettati per il monitoraggio di circuiti elettrici con una tensione di misurazione di 230, 400 V, V e una frequenza di misurazione di 50 Hz. Caratteristiche: Corrente di errore nominale regolabile; correnti nominali da 100 A a 250 A; tensione di misurazione 230 V, 400 V CA; a quattro poli; rilevamento della corrente di guasto per corrente continua regolare e correnti continue alternate e a impulsi; elevata tolleranza alle variazioni della tensione ausiliaria durante la rilevazione di correnti di guasto di tipo B; attivazione indipendente dalla tensione di rete e ausiliaria in caso di correnti di guasto di tipo A e in caso di sovracorrente; elevata capacità di cortocircuito; morsetti di collegamento fino a 185 mm2; soglie regolabili per un'attivazione di sovracorrente ritardata e non ritardata; elevata resistenza agli urti, cioè bassa inclinazione verso l'attivazione errata mediante correnti di guasto transienti; interruttore ausiliario integrato; tipo di montaggio: fissaggio su piastra di montaggio; posizione di montaggio; alimentazione dal basso; campi di utilizzo: impianti di alimentazione a potenza sfalsata con reti TN-S, TT e TN-C-S con elevata potenza di cortocircuito negli edifici e nell'industria; nelle reti IT può essere prevista l'attivazione della corrente di guasto del CBR per lo spegnimento in caso di un secondo guasto di messa a terra; grazie alla sua attivazione della corrente di guasto sensibile alla corrente, questo CBR sensibile alla corrente di tutti è particolarmente adatto per la protezione di impianti con dispositivi elettronici. I lati di ingresso non sono isolati galvanicamente dalla rete; l'uso è escluso per la protezione da corrente di guasto nelle reti TN-C.
