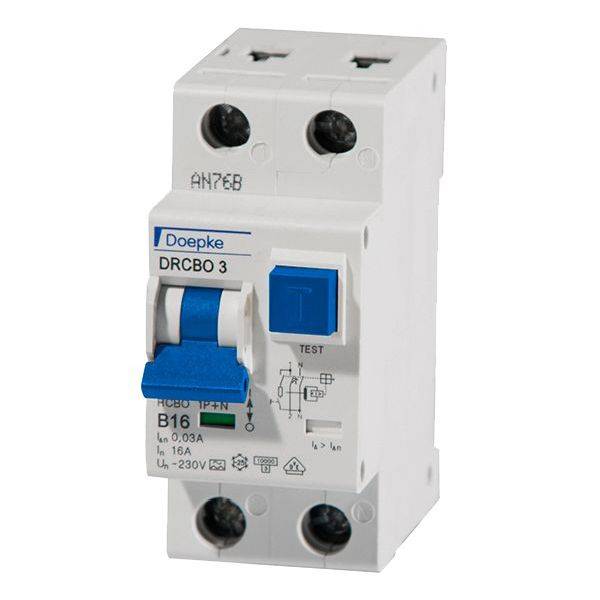

Doepke 09932115 Magnetotermico e differenziale

RCBO combina gli interruttori di corrente di guasto e di circuito in un unico dispositivo (combinazione FI/LS). Proteggono le persone da correnti di guasto e impianti da corto circuito e sovraccarico. Gli interruttori della serie DRCBO 3 funzionano in modo indipendente dalla tensione di rete e sono caratterizzati da un'elevata capacità di commutazione nominale. Gli indicatori separati consentono una rapida panoramica dello stato operativo attuale. DRCBO 3 può essere comodamente installato e rimosso. Gli interruttori di tipo A sono sensibili agli impulsi e alla corrente alternata. Questa funzione è indipendente dalla tensione di rete. Gli interruttori con la caratteristica di scatto B sono la protezione standard per i circuiti di luce e presa. Gli interruttori standard sono progettati per circuiti con una tensione di misurazione di 230 V o 400 V e una frequenza di misurazione di 50 Hz. Caratteristiche: Attivazione indipendente dalla tensione di supporto; sensibile per correnti di guasto continue alternate e a impulsi (tipo A) dimensioni ridotte per tutte le correnti di misurazione; elevata resistenza ai cortocircuiti; indicatore di posizione del contatto verde-rosso; indicatore di attivazione della corrente di guasto; morsetti a trazione con protezione posteriore e ampio intervallo di sezione trasversale del morsetto per il cablaggio di guide e cavi su entrambi i lati di collegamento; neutro a destra; cursore a scatto per un facile smontaggio e montaggio; alimentazione a piacere; campi di applicazione: protezione di circuiti elettrici in edifici residenziali e commerciali e impianti industriali con reti TN-S, TT e TN-C-S. Nelle reti IT è possibile utilizzare interruttori FI/LS per lo spegnimento in caso di un secondo guasto di messa a terra; è escluso l'impiego in impianti con reti TN-C e per la protezione dei circuiti elettrici. In cui le apparecchiature elettroniche di potenza possono causare correnti di guasto continue o correnti di guasto con frequenze diverse da 50/60 Hz.

Testo tradotto automaticamente
