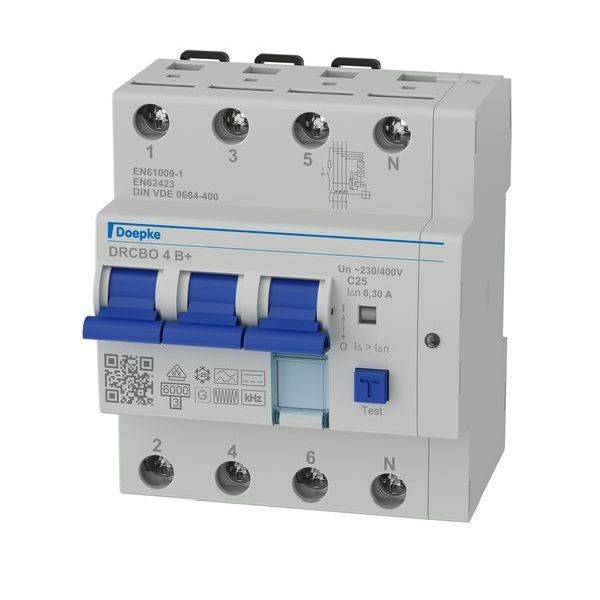

Doepke 09948336 Magnetotermico e differenziale universale sensibile alla corrente

RCBO combina gli interruttori di corrente di guasto e di circuito in un unico dispositivo (combinazione FI/LS). Proteggono le persone da correnti di guasto e impianti da corto circuito e sovraccarico. DRCBO 4 hanno una capacità di commutazione nominale di 6 kA. Oltre alla visualizzazione attivata, offrono anche una finestra di etichettatura. Gli interruttori differenziali di tipo B+ rilevano correnti di guasto continue e continue e tutte le altre correnti di guasto a frequenze fino a 20 kHz. La tensione d'esercizio necessaria a tale scopo viene presa dalla tensione di rete. In questo modo viene garantita una corretta alimentazione di tensione quando la tensione tra i conduttori di rete >è = 50 V. Le correnti di guasto a impulsi e alternate vengono rilevate indipendentemente dalla tensione di rete. Gli interruttori con la caratteristica di attivazione C sono adatti per circuiti con un elevato livello di accensione o di accensione Correnti di picco ottimizzate. Gli interruttori standard sono progettati per circuiti con una tensione di misurazione di 230 V o 400 V e una frequenza di misurazione di 50 Hz. Caratteristiche: Sensibile alla corrente di tutti i tipi per correnti di guasto con frequenze da 0 Hz (corrente continua liscia) fino a 20 kHz; attivazione indipendente dalla tensione di rete per correnti di guasto di tipo A; dimensioni ridotte per tutte le correnti nominali; indicatore di posizione di commutazione; visualizzazione separata della traccia di attivazione; morsetti a leva con ampia sezione trasversale su entrambi i lati di collegamento; conduttore neutro a destra; finestra di etichettatura; tipo di montaggio: Fissaggio rapido su guida di supporto; qualsiasi posizione di montaggio; alimentazione preferibilmente dall'alto; settori di impiego: installazioni industriali e commerciali con sistemi TT, TN-S e TN-C-S, in cui vengono utilizzati apparecchi elettronici di potenza senza separazione galvanica, come ad esempio convertitori di frequenza, alimentatori a commutazione, convertitori di corrente ad alta frequenza, impianti fotovoltaici o UPS con inverter senza trasformatore; RCBO di tipo B+ e tipo B con linee caratteristiche NK. Dove è richiesta la protezione antincendio; note: Adatto per l'uso in reti a corrente alternata a 50 Hz; RCBO sono disponibili su richiesta anche per altre frequenze; non per l'uso in reti a corrente continua e sul lato di uscita di dispositivi elettrici controllati, come ad esempio convertitori di frequenza.
