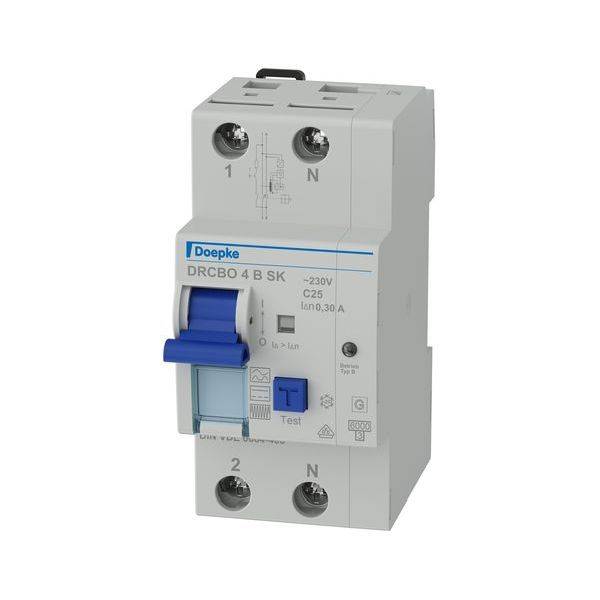

Doepke 09949136 Magnetotermico e differenziale universale sensibile alla corrente

RCBO combina gli interruttori di corrente di guasto e di circuito in un unico dispositivo (combinazione FI/LS). Proteggono le persone da correnti di guasto e impianti da corto circuito e sovraccarico. DRCBO 4 hanno una capacità di commutazione nominale di 6 kA. Oltre alla visualizzazione attivata, offrono anche una finestra di etichettatura. Gli interruttori di tipo B sono sensibili alla corrente generale a frequenze da 0 Hz (correnti di guasto continue uniformi) fino a 150 kHz. Sono resistenti agli urti e ai colpi. Gli interruttori con la linea caratteristica SK sono per la protezione da errori e un'elevata disponibilità dell'impianto. Sono caratterizzati da una minore sensibilità di risposta alle frequenze più alte. In questo modo si evitano al massimo disattivazioni errate dovute agli investimenti. La linea caratteristica SK è ottimizzata per impianti in cui non è necessaria alcuna protezione antincendio. Gli interruttori con la caratteristica di attivazione C sono adatti per circuiti con un elevato livello di accensione o di accensione Correnti di picco ottimizzate. Gli interruttori standard sono progettati per circuiti con una tensione di misurazione di 230 V o 400 V e una frequenza di misurazione di 50 Hz. Caratteristiche: Sensibile alla corrente di tutti i tipi per correnti di guasto con frequenze da 0 Hz (corrente continua liscia) fino a 150 kHz; attivazione indipendente dalla tensione di rete per correnti di guasto di tipo A; dimensioni ridotte per tutte le correnti nominali; indicatore di posizione di commutazione; visualizzazione separata della traccia di attivazione; morsetti a leva con ampia sezione trasversale su entrambi i lati di collegamento; conduttore neutro a destra; finestra di etichettatura; tipo di montaggio: Fissaggio rapido su guida di supporto; qualsiasi posizione di montaggio; alimentazione preferibilmente dall'alto; settori di impiego: installazioni industriali e commerciali con sistemi TT, TN-S e TN-C-S, in cui vengono utilizzati apparecchi elettronici di potenza senza separazione galvanica, come ad esempio convertitori di frequenza, alimentatori a commutazione, convertitori di corrente ad alta frequenza, impianti fotovoltaici o UPS con inverter senza trasformatore; RCBO di tipo B+ e tipo B con linee caratteristiche NK. Dove è richiesta la protezione antincendio; note: Adatto per l'uso in reti a corrente alternata a 50 Hz; RCBO sono disponibili su richiesta anche per altre frequenze; non per l'uso in reti a corrente continua e sul lato di uscita di dispositivi elettrici controllati, come ad esempio convertitori di frequenza.
