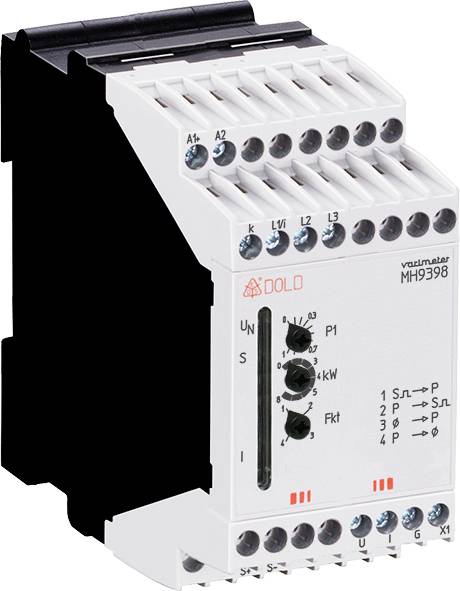

Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Trasduttore di potenza attivo 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Trasduttore di potenza attivo
Tipo
MH9398.11 AC12-230V UH=AC230V AC10A
Dim.
(L x L x A) 97 x 45 x 90 mm
Collegamento
Morsetto a vite
Segnale in uscita
0 … 10 V und 2 … 10 V
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
417,21 €
3
2% = 10,18 €
407,03 €
5
3% = 14,23 €
402,98 €
10
4% = 16,94 €
400,27 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (417,21 € / Pezzo)
417,21 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Trasmettitore di potenza attiva
- Utilizzabile in modo versatile grazie a uscite relè e analogiche
- Rilevamento affidabile del sovraccarico grazie alla misurazione della potenza attiva
- Per una maggiore durata dei vostri azionamenti elettrici
- Manutenzione preventiva
- Localizzazione degli errori più rapida
Dati tecnici
- CORRENTE NOMINALE IN: CA 10 A.
- Intervallo di misura: CA 100 mA... 10 A
- Capacità di sovraccarico
- Continua: 16 A
- < Per breve tempo 10 s: Max. 25 A
- Il sovraccarico nell'intervallo di corrente è indicato dal lampeggio rapido dei LED.
- Frequenza nominale: 50 / 60 Hz
- Intervallo di frequenza: 45... 400 Hz
- Valore di risposta: 0... 2,4 kW regolabile su scala assoluta
- Impostazione
- Intervallo: 8 intervalli 0... 2.4 kW
- Rel: Regolazione fine 0... 0,3 kW
- Accuratezza di misurazione
- (In % del valore di regolazione): ± 4 %
- Isteresi
- (In % del valore di regolazione): < 4 %
- Tempo di reazione < : 350 ms.
- Collegamento di avviamento: Fisso 500 ms.
- Dotazione contatti: 1 contatto di commutazione
- Corrente termica Ith: Capacità di commutazione 4 A secondo AC 15: Dispositivo di chiusura: 3 A / AC 230 V IEC/EN 60947-5-1
- DISPOSITIVO DI APERTURA: 1 A / AC 230 V IEC/EN 60947-5-1
- SECONDO DC 13: 1 A / DC 24 V IEC/EN 60947-5-1
- Durata elettrica a 3 A, AC 230 V cos ϕ = 1: 2 x 105 cicli di commutazione IEC/EN 60947-5-1
- Resistenza ai cortocircuiti max. Fusibile: 4 A GG / GL IEC/EN 60947-5-1
- Durata meccanica: 30 x 106 cicli di commutazione
- Tipo
MH9398.11 AC12-230V UH=AC230V AC10A
- Tipo prodotto
Trasduttore di potenza attivo
- Dim.
(L x L x A) 97 x 45 x 90 mm
- Collegamento
Morsetto a vite
- Segnale in uscita
0 … 10 V und 2 … 10 V
- Segnale in uscita
0 … 20 mA und 4 … 20 mA
- Tensione d'esercizio
230 V/AC (max)
- Voltaggio Max.
230 V/AC
- Segnale ingresso
AC 100 mA ... 10 A
- Contenuto
1 pz.
- Configurazione
DIP Switch
- Larghezza
45 mm
- Altezza
90 mm
- Lunghezza
97 mm
- Max. Temperatura ambiente
+60 °C
- Min. Temperatura ambiente
-20 °C
- Tensione di alimentazione (num.)
230 V/AC
- Tensione di alimentazione
AC12-230V
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Trasduttore di potenza attivo 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Trasduttore di potenza attivo 1 pz.
Descrizione
Il trasmettitore di potenza attiva MH 9398 della famiglia VARIMETER monitora in modo affidabile l'assorbimento di potenza attiva di dispositivi elettrici monofase. La regolazione del valore di risposta avviene semplicemente tramite 2 interruttori rotanti. In caso di superamento del valore limite impostato, il relè di uscita indica. Sono inoltre disponibili 2 uscite analogiche isolate galvanicamente. Tramite questo è possibile interrogare il valore attuale della potenza attiva. I LED segnalano la tensione ausiliaria e lo stato di commutazione del relè di uscita.
Il trasmettitore di potenza attiva è adatto per il monitoraggio di azionamenti elettrici industriali monofase con carico motore variabile e altri dispositivi monofase.
· secondo IEC/EN 60255-1
Metodo di misurazione ·: Misurazione della potenza attiva/wattmetro
· Rilevamento di sovraccarico
Segnali analogici · isolati galvanicamente di scelta - 0 … 20 Ma e 0 … 10 V o - 4 … 20 mA e 2 … 10 V.
· valore di risposta regolabile
· isteresi impostata in modo fisso
· monofase
Display a LED · per tensione ausiliaria e posizione di contatto
Principio di corrente di riposo ·
Larghezza di costruzione · 45 mm
Testo tradotto automaticamente
Il trasmettitore di potenza attiva è adatto per il monitoraggio di azionamenti elettrici industriali monofase con carico motore variabile e altri dispositivi monofase.
· secondo IEC/EN 60255-1
Metodo di misurazione ·: Misurazione della potenza attiva/wattmetro
· Rilevamento di sovraccarico
Segnali analogici · isolati galvanicamente di scelta - 0 … 20 Ma e 0 … 10 V o - 4 … 20 mA e 2 … 10 V.
· valore di risposta regolabile
· isteresi impostata in modo fisso
· monofase
Display a LED · per tensione ausiliaria e posizione di contatto
Principio di corrente di riposo ·
Larghezza di costruzione · 45 mm
