Acquista Drive System Europe by MSW Cilindro elettrico DSZY30-12-A6-200-IP54 10070423 Lunghezza corsa 200 mm Spinta 1000 N 12 V/D da Conrad

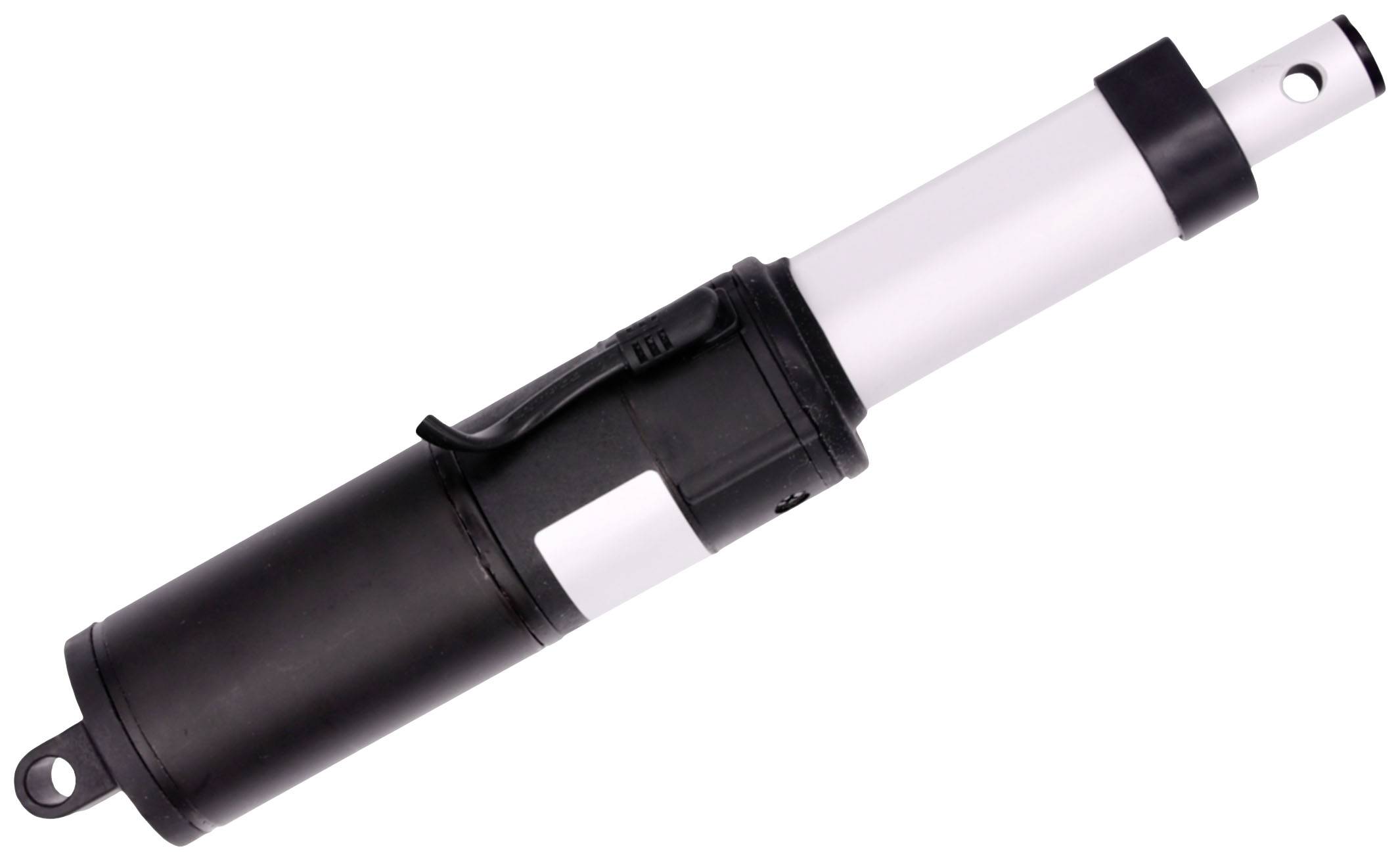

Motore elettrico nero, cilindrico, con cavo, adatto per applicazioni di azionamento lineare, su sfondo bianco.

Immagine simile

Corrente nominale

5.3 A

Tensione nom.

12 V/DC

Lunghezza corsa

200 mm

Spinta

1000 N

Tipo prodotto

Cilindro elettrico

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (172,12 € / Pezzo)

172,12 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Cilindro elettrico lineare DSZY30

Forza di spinta e di trazione fino a 1.000 N
Forza di tenuta statica fino a 4.000 N (con mandrino A4 e A6)
Tubo esterno e asta di spinta in alluminio

Dati tecnici

Custodia base: lega di zinco
Alloggiamento motore: plastica
Livello sonoro: ≤ 65 dB
Rapporto d'inserzione: 10% corrisponde per 10 min. a un rapporto d'inserzione di 2 min.
Forza di tenuta statica: 4.000 N con mandrino A4 e A6.

Corrente nominale: 5.3 A

Corrente nominale: 5.3 A

Codice articolo produttore: 10070423

Tipo: DSZY30-12-A6-200-IP54

Forza di tenuta: 4000 N

: IP54

Tensione nom.: 12 V/DC

Lunghezza corsa: 200 mm

Velocità massima: 9.0 mm/s

Max. Temperatura ambiente: 65 °C

Min. Temperatura ambiente: 26 °C

Spinta: 1000 N

Tipo prodotto: Cilindro elettrico

Documenti & Download

Scheda tecnica

Scheda tecnica 1508406 Drive System Europe by MSW Cilindro elettrico DSZY30-12-A6-200-IP54 10070423 Lunghezza corsa 200 mm Spinta 1000 N 12 V/D

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1508406 Drive System Europe by MSW Cilindro elettrico DSZY30-12-A6-200-IP54 10070423 Lunghezza corsa 200 mm Spinta 1000 N 12 V/D

Dichiarazione di conformità

Dichiarazione di conformità 1508406 Drive System Europe by MSW Cilindro elettrico DSZY30-12-A6-200-IP54 10070423 Lunghezza corsa 200 mm Spinta 1000 N 12 V/D

Descrizione

I cilindri elettrici lineari sono richiesti in una vasta gamma di applicazioni. Il cilindro elettrico DSZY30 è una versione speciale in cui il motore non è montato lateralmente, ma assialmente all'asta del pistone. Dotati di albero a filettatura trapezoidale (vite ACME), sono piccoli, compatti e leggeri convertitori lineari DC. Con un circuito a diodi integrato si ottiene una rapida inversione con una semplice inversione di polarità del motore CC.
Per impostazione predefinita, tutti i tipi di DSZY30 dispongono di due finecorsa incorporati direttamente collegati al motore DC.
Un sovraccarico dell'azionamento può essere raggiunto con un monitoraggio separato e una limitazione della corrente.
