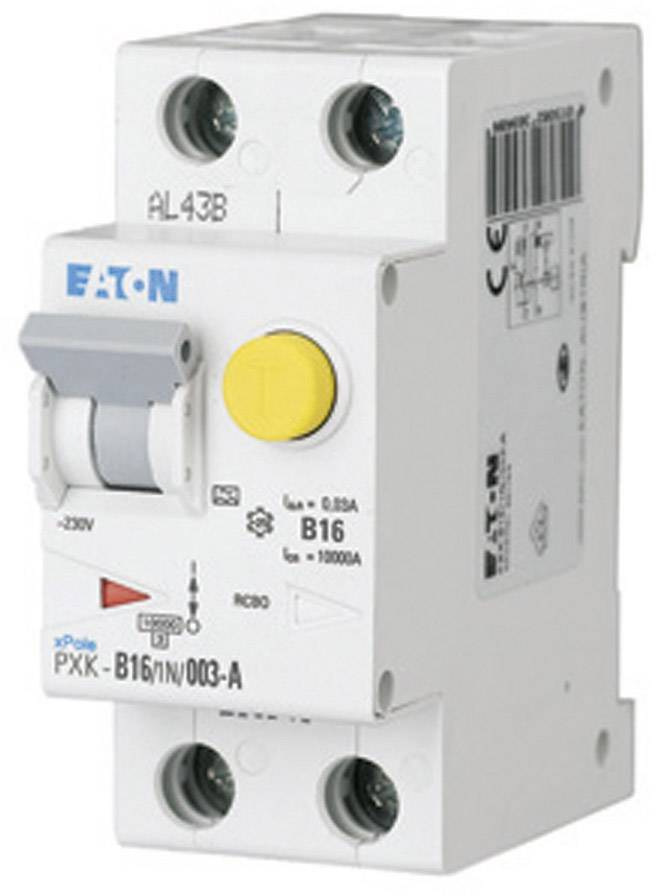

Eaton 236948 Magnetotermico e differenziale 2 poli 16 A 0.03 A 240 V/AC
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Magnetotermico e differenziale
Numero Poli
2
Caratteristica di rilascio
B
Corrente differenziale nominale
0.03 A
Corrente nominale
16 A
Scheda tecnica (PDF)
Numero
Totale
77,04 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Interruttore combinato differenziale/LS PXK-B16/1N/0,03
- Corrente nominale 16 A
- a 2 poli
- Caratteristica di rilascio: B/10 kA
- Corrente differenziale nominale: 0,03 A
Dati tecnici
- Sezione conduttore collegabile a un filo: 1,5 - 25 mm²
- Sezione conduttore collegabile a più fili: 1,5 - 25 mm²
- Numero di poli protetti: 1
- Attivazione: Senza ritardo s
- Tensione nominale d'isolamento: Ui: 440 V
- Resistenza agli urti nominale Uimp: 4 kV
- Larghezza in unità di divisione: 2
- Sensibilità: Sensibile alla corrente di impulso
- Classe di limitazione dell'energia: 3
- Protezione da errori di attivazione: No
- Tipo corrente di guasto: A
- Frequenza: 50 Hz
- Adatto per l'installazione da incasso: No
- Funzione di base: Dispositivi combinati RCD/MCB
- Max. Temperatura ambiente di esercizio: +40 °C
- Temperatura ambiente minima di esercizio: -25 °C
- Con dispositivo di bloccaggio: No
- Conduttore neutro di commutazione: sì
- Numero totale di poli: 2
- Grado di protezione (IP): IP20
- Resistenza agli urti: 0,25 kA
- Temperatura ambiente durante il funzionamento: Da -25 a 40 °C.
- Dissipazione di potenza del dispositivo di funzionamento, a seconda della corrente [Pvid]: 3.6 W.
- Grado di inquinamento: 2
- Categoria 3 di sovratensione
- Modello
1 polo + N
- Tipo prodotto
Magnetotermico e differenziale
- Numero Poli
2
- Caratteristica di rilascio
B
- Corrente differenziale nominale
0.03 A
- Compatibile RoHS
Sì
- Colore
Multicolore
- Dim.
(L x A x P) 35 x 80 x 69.5 mm
- Contenuto
1 pz.
- Corrente nominale
16 A
- Corrente nominale
16 A
- Potere d'interruzione
10 kA
- Tensione d'esercizio
230 V/AC
- Tensione nom.
240 V/AC
- Larghezza
35 mm
- Altezza
80 mm
- Profondità
69.5 mm
- Peso
0
AC
69.5 mm
16 A
240 V
B
440 V
0.03 A
A
0.25 kA
3
3
2
2
50 Hz
IP20
1
TRUE
0 kA
1-25 mm²
1-25 mm²
FALSE
-25-40 °C
FALSE
2
FALSE
4 kV
10 kA
Undelayed
10 kA
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 611852 Eaton 236948 Magnetotermico e differenziale 2 poli 16 A 0.03 A 240 V/AC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 611852 Eaton 236948 Magnetotermico e differenziale 2 poli 16 A 0.03 A 240 V/AC
Informazioni
Informazioni 611852 Eaton 236948 Magnetotermico e differenziale 2 poli 16 A 0.03 A 240 V/AC
Descrizione
Con la più recente modifica della DIN VDE 0100-410 questa protezione ulteriore è prescritta mediante dispositivi di protezione della corrente di dispersione per tutti i circuiti di perse per non professionisti e per tutti i circuiti terminali fino a 20 A in ambiente esterno. Nella DIN 18015 parte 2 si ricorda anche che in caso di arresto a seguito dell'intervento di un interruttore magnetotermico non tutti i circuiti devono restare privi di tensione. La risposta intelligente: soluzioni per interruttori di protezione di Moeller. Potete integrare la protezione delle persone, degli incendi e delle persone in un componente, ridurre gli interventi necessari per l'installazione, risparmiare spazio e abbassare i costi.
