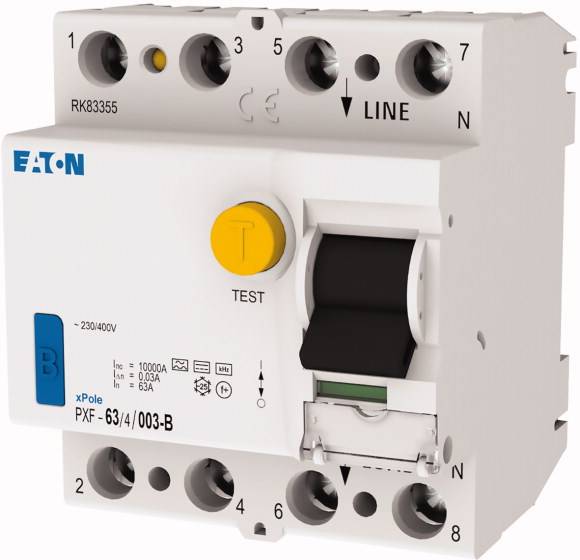

Eaton 300303 PXF-63/4/03-B Interruttore differenziale universale sensibile alla corrente B 4 poli 63 A 0.3 A 230 V, 400

· interruttore differenziale sensibile alla corrente di guasto per protezione aggiuntiva e di guasto
Tipi · a 4 poli utilizzabili anche a 2 poli per stazioni di ricarica fotovoltaiche/elettriche
· nuovo livello di precisione, difficilmente scatti indesiderati
– scatto ritardato a breve termine "resistente ai temporali”
– maggiore resistenza alla corrente di urto > 3 kA
Rileva le correnti di guasto continue
– riconosce le frequenze di miscelazione
Intervallo di prova · annuale
· indicatore di posizione del contatto reale
· Riattivazione automatica possibile
· Etichettatrice trasparente


Caratteristiche serie PXF-B e PXF-S/B.

Compatibile con i contorni e le guide · con altri dispositivi della serie P.
Morsetto comfort doppio Lift/Maul · in alto e in basso
· Spazio libero dei morsetti nonostante il montaggio su guida
· interruttore di segnale di attivazione universale collegabile in un secondo momento
· interruttore ausiliario Z-HK può essere montato in un secondo momento
· Indicare la posizione del contatto rosso - verde
· I tipi ritardati sono adatti per l'uso con lampade fluorescenti disponibili in commercio con e senza ballast elettronici (30 mA-FI: 30 pz. Per conduttore esterno). Ripartizione simmetrica dei ballast su tutte le fasi. Osservare le istruzioni di posa del produttore del ballast.
· la funzione dell'interruttore è indipendente dalla posizione.
· interruttore di protezione è quindi utilizzabile per la "protezione da errori” e per la "protezione aggiuntiva”, secondo le disposizioni di costruzione.
· interruttore a 4 poli può essere utilizzato anche a 2 o 3 poli. Vedere esempi di collegamento.
· il tasto di prova "T” deve essere azionato ogni anno in merito a questa circostanza e la cui responsabilità è comprovata di informare il gestore. Se utilizzato in condizioni speciali (cantieri, laboratori), il pulsante di prova deve essere azionato più spesso, se necessario. Qui si applicano le indicazioni delle rispettive disposizioni del raddrizzatore.
· azionando il tasto di prova "T” viene testata solo la funzione dell'interruttore di protezione corrente di guasto (FI). Questo test non sostituisce né la misurazione della resistenza di terra (RE), né la corretta verifica dello stato del conduttore di terra, che deve essere eseguita separatamente.

· tipo -/B: Ritardo di breve durata + resistenza agli urti 3 kA, sensibile alla corrente, tipo B (OVE E 8601)
· tipo- -/B: Elevata affidabilità contro errori di attivazione. Obbligatorio per circuiti con possibili danni a persone o cose in caso di attivazione errata (OVE/EEN 8001-1 § 12.1.6).

· tipo- -S/B: Selettivo + resistente agli urti 5 kA, sensibile alla corrente, tipo S/B.
· tipo- -S/B: Interruttore differenziale selettivo. Protegge tutti i tipi con forme di corrente di guasto.
