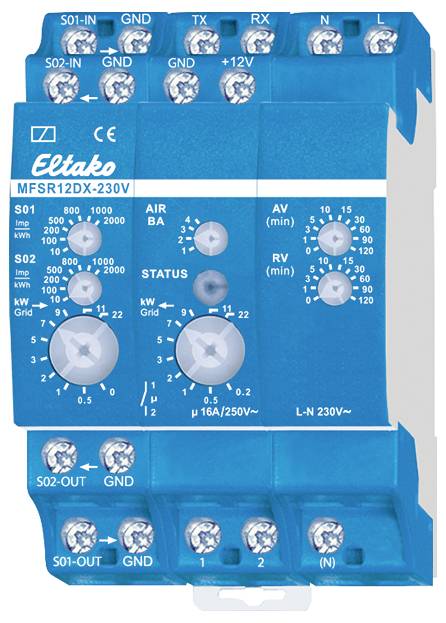

Eltako 22100530 MFSR12DX-230V Relè di corrente multifunzione Multifunzionale 230 V/AC 1 pz. Intervallo di tempo: 0.1 - 1

Relè di corrente multifunzione per contatore di corrente trifase a due direzioni con due uscite S0 o interfaccia IR in conformità con IEC 62056-21. 1 dispositivo di chiusura privo di potenziale 16A/250VAC, con tecnologia DX. Perdita in stand-by solo 0,6 watt. Dispositivo di installazione in serie per il montaggio su guida portante DIN-EN 60715 TH35. 3 unità modulari = 54 mm di larghezza, 58 mm di profondità. Questo relè di corrente valuta i dati di un contatore di corrente trifase a due direzioni di commutazione, ad es. DSZ15DZ-3x80A con due interfacce S0, o quelli di un contatore domestico elettronico (ehz-EDL) con interfaccia IR in conformità con IEC 62056-21 e protocollo SML versione 1. In questo modo i dati per la potenza di riferimento (freccia destra) e la potenza di consegna (freccia sinistra) vengono raccolti, valutati e, in base alle impostazioni, viene attivato o disattivato un contatto a relè. Con la tecnologia brevettata Eltako-Duplex (DX), il contatto normalmente privo di potenziale durante la commutazione della tensione alternata da 230 V 50Hz può essere attivato o disattivato nel passaggio per lo zero, riducendo così drasticamente l'usura. Basta collegare il conduttore N al terminale (N). In questo modo si ottiene una perdita in stand-by di soli 0,1 watt. La tensione di alimentazione 230 V. in caso di guasto della tensione di alimentazione, lo stato dell'interruttore rimane. In caso di tensione di alimentazione ricorrente, viene definito spegnimento. Gli ingressi S0 S01 (potenza di riferimento freccia destra) e S02 (potenza di mandata freccia sinistra) con il rispettivo interruttore di rotazione vengono impostati gli impulsi S0/kWh del contatore di corrente utilizzato. I valori regolabili sono 10, 100, 200, 500, 800, 1000, 2000 Imp/kWh. Ingresso ARIA (metriche OBIS secondo IEC 62056-61). Con il selettore AIR (BA) è possibile scegliere tra le seguenti modalità di funzionamento: 1: Riferimento al totalizzatore (1.8.0) e potenza di riferimento sul canale 1, fornitura del totalizzatore (2.8.0) e potenza di mandata sul canale 2. 2: Riferimento alla tariffa 1 (1.8.1) e alla tariffa 2 (1.8.2) e alla potenza di riferimento sul canale 1, alla tariffa 1 (2.8.1) e alla tariffa 2 (2.8.2) e alla prestazione di consegna sul canale 2. 3: Riferimento alla tariffa 1 (1.8.1) e alla tariffa 2 (1.8.2) e alla potenza di riferimento sul canale 1, al totalizzatore di consegna (2.8.0) e alla prestazione di consegna sul canale 2. 4: Riferimento al totalizzatore (1.8.0) e alla potenza di riferimento sul canale 1, alla tariffa di consegna 1 (2.8.1) e alla tariffa 2 (2.8.2) e alla prestazione di consegna sul canale 2. La connessione avviene mediante l'utilizzo di un sensore IR AIR. Il sensore IR viene fissato con il suo magnete di fissaggio sull'uscita IR del contatore e collegato con il suo cavo di collegamento ai terminali RX, GND e +12 V. Impostazione della soglia di commutazione per la potenza di riferimento (kW Grid freccia destra). L'interruttore rotante (kW Grid freccia destra) imposta la soglia di commutazione alla quale il relè deve essere spento. I valori regolabili per la potenza sono 0, 0.5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Impostazione della soglia di commutazione per la potenza erogata (kW Grid freccia sinistra). L'interruttore rotante (kW Grid freccia sinistra) viene utilizzato per impostare la soglia di commutazione alla quale il relè deve essere acceso. I valori regolabili per la potenza sono 0.2, 0.5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Funzionamento: Attivazione del contatto relè 1-2. Quando viene raggiunta la potenza impostata per la fornitura di energia (freccia sinistra), il tempo di ritardo di risposta (AV), che con il selettore (AV) ha inizio tra 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minuti è regolabile. Il LED rosso dietro il selettore (AV) lampeggia fino a quando l'orario AV è in funzione. Al termine del tempo AV, il contatto del relè si attiva quando la potenza (kW) non scende nuovamente al di sotto della soglia di commutazione impostata. Il LED di STATO rosso rimane acceso fino a quando il contatto del relè è chiuso. Disattivazione del contatto relè 1-2. Quando viene raggiunta la potenza impostata per il rifornimento di energia (freccia destra), il tempo di ritardo alla diseccitazione (RV) inizia con il selettore (RV) tra 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minuti è regolabile. Il LED rosso dietro il selettore (RV) lampeggia fino a quando il tempo di RV è in funzione. Al termine del tempo RV, il contatto del relè si disattiva se la potenza (kW) non scende nuovamente al di sotto della soglia di commutazione impostata. Il LED di STATO rosso si spegne quando il contatto del relè è aperto.
