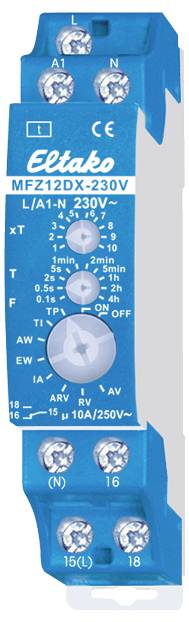

Eltako 23001007 MFZ12DX-230V Relè temporizzato Multifunzionale 230 V/AC 1 pz. Intervallo di tempo: 0.1 - 14400 s 1 scamb

Contatto di commutazione privo di potenziale 10A/250 V CA, lampade a LED da 230V fino a 200W, lampade a incandescenza 2000W*. Perdita in stand-by solo 0,4 watt. Dispositivo di installazione in serie per il montaggio su guida portante DIN-EN 60715 TH35. 1 passo = 18 mm di larghezza, 58 mm di profondità. Con la tecnologia brevettata Eltako-Duplex (DX), i contatti normalmente privi di potenziale possono essere commutati nel passaggio per lo zero durante la commutazione di tensione alternata a 230 V a 50 Hz e quindi ridurre drasticamente l'usura. Basta collegare il conduttore N al morsetto (N) e L a 15 (L). In questo modo si ottiene un'ulteriore perdita in stand-by di soli 0,1 watt. Tensione di alimentazione e di controllo 230V CA. I tempi tra 0,1 secondi e 40 ore sono regolabili. Funzione F (descrizione pagina 13-22) RV = ritardo di ritardo AV = ritardo di risposta TI = temporizzatore a scadenza con impulso TP = temporizzatore a scadenza con pausa IA di inizio = ritardo di risposta controllato a impulsi (ad es. Apriporta automatico) ew = passante all'eccitazione AW = ritardo passante all'eccitazione ARV = ritardo all'eccitazione e alla DISECCITAZIONE ON = durata ON = durata OFF il diodo luminoso sotto il grande interruttore rotante informa sulla posizione del contatto durante l'intervallo di tempo. Lampeggia fino a quando il contatto di lavoro 15-18 è aperto (15-16 chiuso) e rimane acceso fino a quando il contatto di lavoro 15-18 è chiuso (15-16 aperto). La base temporale T viene impostata con il selettore rotativo a scatto centrale T. I valori di base sono 0,1 secondi, 0,5 secondi, 2 secondi, 5 secondi, 1 minuto, 2 minuti, 5 minuti, 1 ora, 2 ore e 4 ore a scelta. Il tempo totale è dato dalla base temporale moltiplicata per il moltiplicatore. Il moltiplicatore XT viene impostato con il selettore rotativo a scatto superiore XT ed è compreso tra 1 e 10. In questo modo è possibile impostare tempi tra 0,1 secondi (base temporale 0,1 secondi e moltiplicatore 1) e 40 ore (base temporale 4 ore e moltiplicatore 10). * Il carico massimo può essere utilizzato a partire da un tempo di decelerazione o ciclo di 5 minuti. Per tempi più brevi, il carico massimo si riduce al 15% per 2 secondi, al 30% per 2 minuti, al 60% per 5 minuti.
