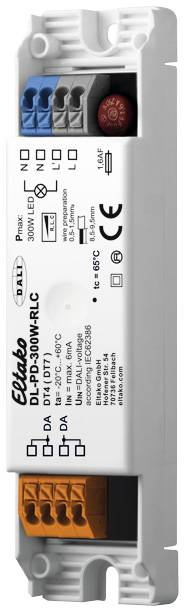

Eltako 33000009 Dimmer ad angolo di fase Adatto per lampadina: Lampadina LED Grigio

Dimmer di fase con ingresso di controllo DALI per l'ingresso a soffitto· 120x30x22 mm. Tipo di protezione IP20. Adatto per la regolazione della luminosità di lampade retrofit a LED da 230 V tramite DALI. Conversione del livello di regolazione DALI in tensione con sezione di fase o taglio di fase. Il livello di regolazione minimo (LIVELLO MIN) è regolabile tramite DALI. Modalità di funzionamento aggiuntiva come interruttore (conforme a DT7) a partire dal firmware 3.5. Il modulo rappresenta un utente sul bus ed è indirizzabile di conseguenza. Morsetti di collegamento doppi per un facile loop del bus DALI. Intervallo di regolazione 0,1%-100%. Tensione alimentazione 230V CA. Intervallo di carico in uscita 10-300W. Rendimento elevato. Configurazione tramite software per PC DALI-Cockpit. Funzione: DALI-PD è l'interfaccia tra la classica tecnologia dimmer (regolazione di fase) e DALI alla norma per i dispositivi DALI Control Gears (IEC 62386-102) e Device Type 4 (IEC 62386-205). L'interfaccia DALI-PD converte il livello di regolazione desiderato in un segnale di tensione corrispondente con fase di accensione o di taglio. Il dimmer universale funziona come dimmer a taglio di fase o a taglio di fase a seconda del carico. La modalità di funzionamento può essere interrogata tramite DALI (DT4). La caratteristica di regolazione è logaritmica in base allo standard DALI. Il controllo di fase su/taglio fornisce una tensione sinusoidale su/tagliata. Il livello fisico è pari al 3%. A partire dalla versione firmware 3.5, DALI-PD dispone di un'altra modalità di funzionamento. Può essere commutato dalla modalità di funzionamento DT4 (regolazione di fase) a DT7 (interruttore). In questa modalità di funzionamento, IL DALI-PD si comporta come un interruttore. Il comportamento in questa modalità è conforme allo standard DALI per dispositivi DT7 (IEC62386-208). In questa modalità di funzionamento, la caratteristica di commutazione è determinata dal confronto del Lampen­leistungs­niveaus virtuale (VDAP) con 4 soglie di commutazione. Il livello di potenza della lampada virtuale (VDAP) corrisponde al valore di regolazione di un DALI-EVG ed è soggetto alle proprietà corrispondenti (limitazione tramite MINLEVEL e MAXLEVEL, velocità di regolazione tramite fadtime e fader). Per ogni direzione di regolazione sono disponibili 2 soglie di commutazione, utilizzate per il confronto con il livello di potenza della lampada virtuale: Una soglia con il valore MASK è inattiva e non viene utilizzata per il confronto. Con il fading si possono realizzare ritardi di accensione e spegnimento. Il dispositivo è alimentato dal bus DALI, pertanto il LIVELLO DI ERRORE DEL SISTEMA è supportato solo parzialmente. Per i dispositivi attuali (riconoscibili dal firmware >4.0) è possibile scegliere tra 0%, 100% e MASK, per i dispositivi meno recenti IL LIVELLO DI ERRORE DEL SISTEMA è fisso - per la variante da 25W viene emesso il 100%, per la variante da 300W lo 0%.
