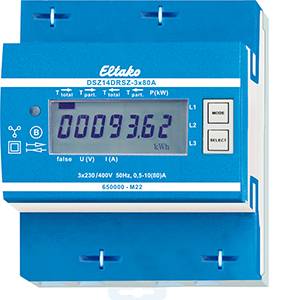

Eltako DSZ14DRSZ-3x80A MID 28465715 Contatore corrente trifase digitale 10 A 1 pz.

Solo i contatori calibrati sono approvati per la fatturazione della corrente in conformità con il paragrafo 25 della legge tedesca sulla taratura. La mancata osservanza è un'irregolarità ai sensi del paragrafo 19. Contatore di corrente trifase a due vie bus RS485. Corrente massima 3x80A, perdita stand-by solo 0,8 watt su L1 e 0,5 W su L2 e L3. Dispositivo da incasso in serie per il montaggio su guida di supporto DIN-EN 60715 TH35 in armadi di installazione con grado di protezione IP51. 4 unità di divisione = 70 mm di larghezza, 58 mm di profondità. Classe di precisione B (1%) Con interfaccia RS485. Il contatore di corrente trifase a misurazione diretta misura l'energia attiva in base alle correnti che scorrano tra gli ingressi e le uscite. Il consumo di soli 0,8 watt o 0,5 W di potenza attiva per percorso non viene misurato e non visualizzato. L'energia attiva viene aggiunta a seconda del segno. La potenza positiva nel contatore significa riferimento di energia, una potenza negativa significa fornitura di energia. La misurazione dell'energia avviene in modo salario. Se il riferimento di energia (P positivo) è maggiore della fornitura di energia (P negativo), il valore del contatore T freccia destra viene aumentato. Se la fornitura di energia è maggiore del riferimento di energia, il valore del contatore T freccia sinistra viene aumentato. Il riferimento di energia viene visualizzato con una freccia a destra e la fornitura di energia viene visualizzata con una freccia a sinistra sulla barra attiva sul display. È possibile collegare 1, 2 o 3 conduttori esterni con correnti fino a 80A. La corrente di avviamento è di 4OmA. Devono essere presenti i collegamenti L1 e N. Collegamento tramite un FBA14 al bus Eltako-RS485 con un cavo bus schermato a 2 fili (ad es Linea telefonica). La lettura del contatore e la potenza istantanea vengono trasmesse al bus, ad es. Per il trasferimento a un computer esterno o al software GSVS 4.0, e anche alla rete radio tramite il FAM14. A tale scopo, è necessario che il modulo antenna radio FAM14 abbia un indirizzo del dispositivo, come descritto nel manuale d'uso. Il display LC a 7 segmenti può essere letto due volte in due settimane anche senza alimentazione elettrica. Il riferimento di potenza viene visualizzato con un LED lampeggiante 1000 volte per kWh accanto al display. A destra del display si trovano i tasti MODE e SELECT, con i quali viene visualizzato il menu secondo le istruzioni per l'uso. Innanzitutto, la retroilluminazione si accende. In seguito, è possibile visualizzare l'energia attiva totale a seconda del rapporto e della fornitura, l'energia attiva della memoria resettabile relativa e fornita e i valori di potenza, tensione e corrente momentanei per ogni conduttore esterno. Messaggio di errore (falso): In caso di mancanza di conduttore esterno, il conduttore esterno corrispondente viene visualizzato sul display.
