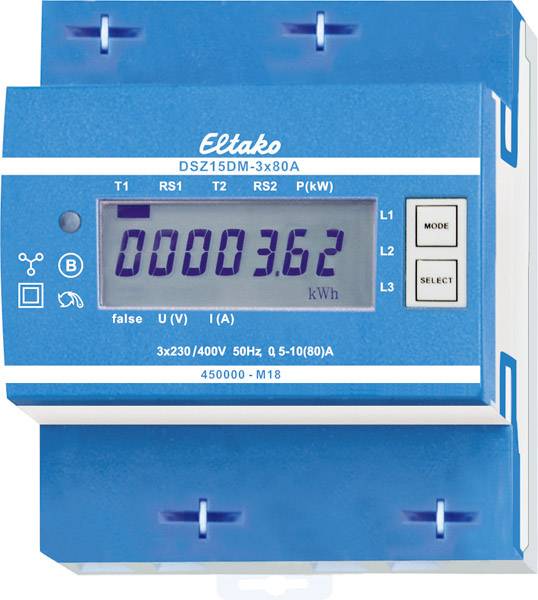

Eltako DSZ15DM-3x80A MID 28380512 Contatore corrente trifase digitale 80 A Approvazione MID: Sì 1 pz.

Solo i contatori calibrati sono approvati per la bollatura della corrente in conformità con §25 della legge tedesca di taratura. La mancata osservanza è un'irregolarità ai sensi del §19. Contatore di corrente trifase M-Bus. Corrente massima 3x80A, perdita stand-by solo 0,5 watt per percorso. Dispositivo di installazione in serie per il montaggio su guida portante DIN-EN 60715 TH35. 4 unità di divisione = 70 mm di larghezza, 58 mm di profondità. Classe di precisione B (1%) Con interfaccia M-Bus. Il contatore di corrente trifase a misurazione diretta misura l'energia attiva in base alle correnti che scorrano tra gli ingressi e le uscite. Il consumo interno di solo un massimo di 0,5 watt di potenza attiva per percorso non viene misurato e non visualizzato. È possibile collegare 1, 2 o 3 conduttori esterni con correnti fino a 80A. La corrente di avviamento è di 4OmA. Il connettore N deve essere presente. Il display LC a 7 segmenti può essere letto due volte in due settimane anche senza alimentazione elettrica. Il riferimento di potenza viene visualizzato con un LED lampeggiante 1000 volte per kWh. Utilizzabile di serie anche come contatore a 2 velocità: Con l'applicazione di 230 V ai morsetti E1/E2 si passa a una seconda tariffa. A destra del display si trovano i tasti MODE e SELECT, con i quali viene visualizzato il menu secondo le istruzioni per l'uso. Innanzitutto, la retroilluminazione si accende. Successivamente, è possibile visualizzare l'energia attiva totale per tariffa, l'energia attiva della memoria resettabile RS1 o RS2 e i valori di potenza, tensione e corrente momentanei per conduttore esterno. Messaggio di errore (falso): In caso di guasto del conduttore esterno o di direzione della corrente errata, il conduttore esterno corrispondente viene visualizzato sul display. Trasmissione dati M-Bus: Durante la lettura tutti i valori vengono trasmessi in un telegramma. Sono supportati i seguenti telegrammi: Inizializzazione: SND_NKE, risposta: ACK, lettura del contatore: REQ_UD2, risposta: RSP_UD, modifica dell'indirizzo dell'ingranaggio principale: SND_UD, Risposta: ACK, RESET RS1: SND_UD, risposta: ACK, selezione slave per l'indirizzo secondario, risposta: ACK. Il dispositivo non risponde a richieste sconosciute. La velocità di trasmissione viene rilevata automaticamente. Il dispositivo ha un monitoraggio della tensione. In caso di perdita di tensione, tutti i registri vengono memorizzati nella EEPROM. Modifica dell'indirizzo principale M-Bus: Per modificare l'indirizzo principale M-Bus, tenere premuto SELECT per 3 secondi. Nel menu seguente LA MODALITÀ aumenta l'indirizzo di 10, SELECT aumenta di 1. Quando l'indirizzo della ruota primaria desiderato è impostato, attendere che il Haupt­menü riappaia. Indirizzo secondario: Utilizzando l'indirizzo secondario è possibile comunicare con il contatore di energia in conformità con la norma EN13757. È possibile utilizzare Wild Card. Informazioni dettagliate sulle istruzioni per l'uso.
