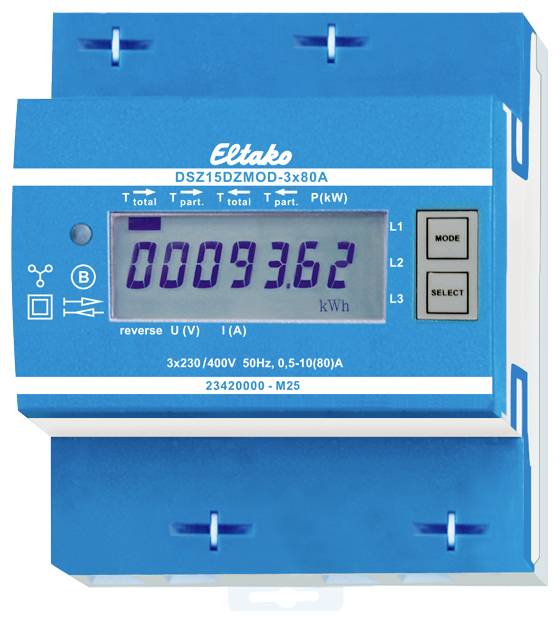

Eltako DSZ15DZMOD-3x80A MID 28380516 Contatore corrente trifase digitale 10 A 1 pz.

Contatore di corrente trifase Modbus. Corrente massima 3x80A, perdita in stand-by solo 0,8 watt su L1 e 0,5 W ciascuno su L2 e L3. Dispositivo per montaggio in serie per il montaggio su guida portante DIN-EN 60715 TH35 in armadi di installazione con tipo di protezione IP51. 4 Teilungs­einheiten = 70mm di larghezza, 58 mm di profondità. Classe di precisione B (1%) Con interfaccia Modbus/RTU (RS485). Il contatore di corrente trifase a misurazione diretta misura l'energia attiva in base alle correnti che fluiscono tra i Ein­gängen e le uscite. Il consumo di soli 0,8 watt o 0,5 W di potenza attiva per ogni percorso non viene misurato e non viene visualizzato. L'energia attiva viene aggiunta a seconda del segno. Le prestazioni positive nel contatore sono il riferimento all'energia, le prestazioni negative sono la fornitura di energia. La misurazione dell'energia avviene in modo salidente. Se il valore del consumo energetico (P positivo) è superiore a quello della fornitura di energia (P negativo), il valore del contatore T freccia destra viene aumentato. Se la fornitura di energia è maggiore del riferimento di energia, la lettura del contatore T freccia sinistra viene aumentata. Il riferimento di energia viene visualizzato sul display con una freccia destra e la fornitura di energia, con una freccia sinistra, rispettivamente sopra la barra attiva. È possibile collegare 1, 2 o 3 conduttori esterni con correnti fino a 80 A. La corrente di avviamento è di 4 O ma. I collegamenti L1 e N devono essere presenti. Collegamento tramite registratore di dati Modbus RS485: Trasmissione dati Modbus/RTU (RS485) e assegnazione degli indirizzi secondo le istruzioni per l'uso. Il rivestimento e la fornitura di energia sono memorizzati in modo non volatile e vengono immediatamente visualizzati dopo un'interruzione di corrente. Il display LC a 7 segmenti può essere letto due volte in due settimane anche senza alimentazione elettrica. Il rivestimento di potenza e la fornitura di potenza sono indicati con un LED lampeggiante 1000 volte per kWh accanto al display. A destra del display si trovano i tasti MODE e SELECT, con i quali viene visualizzato il menu secondo le istruzioni per l'uso. Per prima cosa, il Hintergrund­beleuchtung si accende. In seguito è possibile visualizzare l'energia attiva totale per riferimento e per consegna, l'energia attiva della memoria azzerabile riferimento e consegna, nonché i valori istantanei di potenza, tensione e corrente per conduttore esterno. Messaggio di errore: In caso di mancanza del conduttore esterno, sul display viene visualizzato il corrispondente conduttore esterno.
