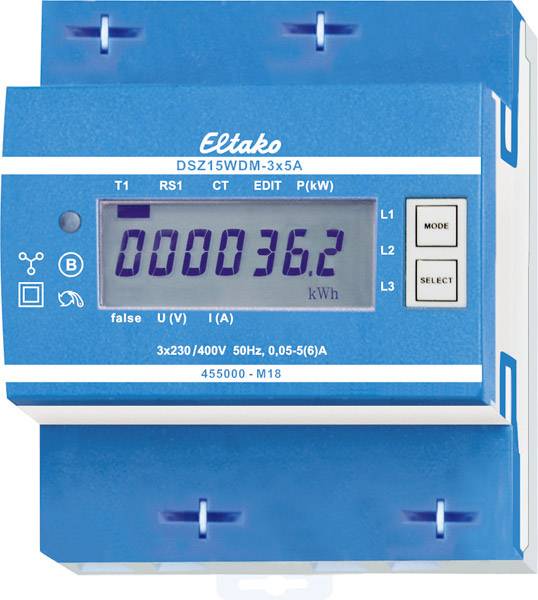

Eltako DSZ15WDM-3x5A MID 28305515 Contatore corrente trifase a muro digitale 5 A 1 pz.

Solo i contatori calibrati sono approvati per la bollatura della corrente in conformità con §25 della legge tedesca di taratura. La mancata osservanza è un'irregolarità ai sensi del §19. Contatore di corrente trifase convertitore M-Bus con rapporto convertitore regolabile e MID. Corrente massima 3x5A, perdita stand-by solo 0,5 watt per percorso. Dispositivo di installazione in serie per il montaggio su guida portante DIN-EN 60715 TH35. 4 unità di divisione = 70 mm di larghezza, 58 mm di profondità. Classe di precisione B (1%) Con interfaccia M-Bus. Questo contatore di corrente trifase misura l'energia attiva in base alle correnti che passano attraverso i convertitori. Il consumo interno di solo un massimo di 0,5 watt di potenza attiva per percorso non viene misurato e non visualizzato. È possibile collegare 1, 2 o 3 convertitori con correnti secondarie fino a 5A. La corrente di avviamento è di 10 mA. Il connettore N deve essere presente. Il display LC a 7 segmenti può essere letto due volte in due settimane anche senza alimentazione elettrica. Il riferimento di potenza viene visualizzato con un LED lampeggiante 10 volte per kWh. A destra del display si trovano i tasti MODE e SELECT, con i quali viene visualizzato il menu secondo le istruzioni per l'uso. Innanzitutto, la retroilluminazione si accende. In seguito è possibile visualizzare l'energia attiva totale, l'energia attiva della memoria resettabile e i valori di potenza, tensione e corrente momentanei per ogni conduttore esterno. Inoltre, è possibile impostare il rapporto del convertitore. In fabbrica è impostato con 5:5 e bloccato con un ponticello tramite i morsetti di collegamento contrassegnati con JUMPER. Il rapporto del convertitore viene adattato al convertitore installato rimuovendo il ponte e riadattandolo secondo le istruzioni per l'uso. Successivamente, si blocca nuovamente con il ponte. Sono regolabili le condizioni del convertitore 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 e 1500:5. Messaggio di errore (falso): In caso di guasto del conduttore esterno o di direzione della corrente errata, il conduttore esterno corrispondente viene visualizzato sul display. Trasmissione dati M-Bus: Durante la lettura tutti i valori vengono trasmessi in un telegramma. Sono supportati i seguenti telegrammi: Inizializzazione: SND_NKE, risposta: ACK, lettura del contatore: REQ_UD2, risposta: RSP_UD, modifica dell'indirizzo dell'ingranaggio principale: SND_UD, Risposta: ACK, RESET RS1: SND_UD, risposta: ACK, selezione slave per l'indirizzo secondario, risposta: ACK, il dispositivo non risponde alle richieste sconosciute. La velocità di trasmissione viene rilevata automaticamente. Il dispositivo ha un monitoraggio della tensione. In caso di perdita di tensione, tutti i registri vengono memorizzati nella EEPROM. Modifica dell'indirizzo principale M-Bus: Per modificare l'indirizzo principale M-Bus, tenere premuto SELECT per 3 secondi. Nel menu seguente LA MODALITÀ aumenta l'indirizzo di 10, SELECT aumenta di 1. Quando è impostato l'indirizzo della ruota primaria desiderata, attendere che il menu principale riappaia. Indirizzo secondario: Utilizzando l'indirizzo secondario è possibile comunicare con il contatore di energia in conformità con la norma EN13757. È possibile utilizzare Wild Card. Informazioni dettagliate sulle istruzioni per l'uso. Attenzione! Prima di lavorare sui trasformatori di corrente, sbloccare il percorso di tensione del contatore.

Testo tradotto automaticamente
