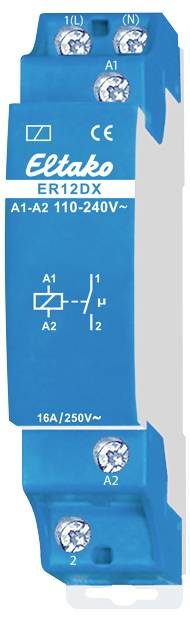

Eltako ER12DX/110-240V Relè di commutazione Tensione nom.: 250 V/AC Corrente di commut. max.: 4 A 1 NA 1 pz.

1 dispositivo di chiusura privo di potenziale 16A/250V CA, lampade a LED da 230V fino a 600W, lampade a incandescenza 2000W. Nessuna perdita in stand-by. Dispositivo di installazione in serie per il montaggio su guida portante DIN-EN 60715 TH35. 1 passo = 18mm di larghezza, 58mm di profondità. La più moderna tecnologia ibrida combina i vantaggi del comando elettronico non soggetto a usura con l'elevata potenza di relè speciali. Con la tecnologia brevettata Eltako-Duplex (DX), i contatti normalmente privi di potenziale possono essere commutati nel passaggio per lo zero durante la commutazione di 110-240V AC 50Hz e quindi ridurre drasticamente l'usura. A tale scopo, è sufficiente collegare il conduttore N al morsetto (N) e L a 1 (L). In questo modo si ottiene una perdita in stand-by di soli 0,1 watt. Se il contatto viene utilizzato per controllare dispositivi di commutazione che non commutano in modo automatico nel passaggio per lo zero, (N) non deve essere collegato, altrimenti l'ulteriore ritardo di chiusura provoca il contrario. Tensione di controllo 110-240V CA. Rumore di commutazione molto basso. Indicatore di controllo con diodo luminoso. L'assegnazione dei terminali è identica a quella del relè di commutazione elettromeccanico R12-100-. Con l'utilizzo di un relè bistabile, anche quando è acceso non c'è dissipazione di potenza dalle bobine né surriscaldamento. Il contatto del relè può essere aperto o chiuso durante la messa in funzione e si sincronizza al primo azionamento. Questo relè non è adatto per la risposta con la tensione di commutazione di un interruttore dimmer. A tale scopo, utilizzare solo i relè ESR12DDX-UC, ESR12NP-230V+UC o ESR61NP-230V+UC. L'elettronica non ha la propria alimentazione elettrica e pertanto non ha alcuna perdita in stand-by. Solo alla chiusura del contatto di controllo viene attivato il microcontroller, che commuta il relè bistabile nella direzione corretta. Quando si apre il contatto di controllo o la tensione di controllo in discesa, si torna indietro.
