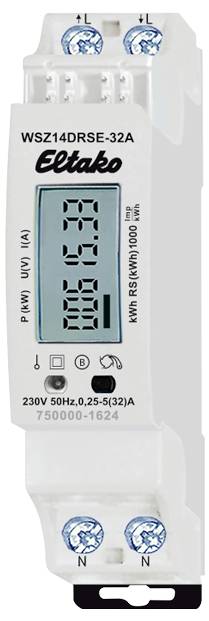

Eltako WSZ14DRSE-32A 28032716 Contatore corrente alternata digitale 5 A 1 pz.

Corrente massima 32 a, perdita in stand-by solo 0,4 watt. Dispositivo di installazione in serie per il montaggio su guida portante DIN-EN 60715 TH35. 1 passo = 18mm di larghezza, 58mm di profondità. Collegamento al bus Eltako-RS485. Bus di cablaggio trasversale e alimentazione elettrica con ponticello. La lettura del contatore, la potenza istantanea e il numero di serie vengono trasmessi al bus, ad esempio per la trasmissione a un computer esterno, a un controller e anche alla rete radio tramite il FAM14. A tale scopo, è necessario assegnare un indirizzo del dispositivo dal modulo antenna radio FAM14, come descritto nel manuale d'uso. Questo contatore di corrente alternata misura l'energia attiva in base alla corrente che passa tra l'ingresso e l'uscita. Il consumo di soli 0,4 watt di potenza attiva non viene misurato e non viene visualizzato. È possibile collegare 1 conduttore esterno con una corrente fino a 32 A. La corrente di avviamento è di 20 ma. Classe di precisione B (1%) Con un carico previsto superiore al 50%, è necessario mantenere una distanza di ventilazione di 1/2 unità modulari rispetto ai dispositivi montati accanto. A tale scopo, nella fornitura sono inclusi 2 distanziali DS14 e, oltre al ponticello corto, altri due ponticelli lunghi. Due morsetti N per il cablaggio trasversale sicuro di più contatori. Il consumo è memorizzato in modo non volatile e viene visualizzato immediatamente dopo un'interruzione di corrente. Il display LC a 7 segmenti può essere letto due volte in due settimane anche senza alimentazione elettrica. A tale scopo, premere il tasto. Sotto il display si trova un tasto che viene utilizzato per scorrere nel menu secondo le istruzioni per l'uso. Innanzitutto, la retroilluminazione si accende. Successivamente è possibile visualizzare l'energia attiva totale, l'energia attiva della memoria azzerabile e i valori istantanei di potenza attiva, tensione, corrente e valore PcH. Il rivestimento di potenza viene visualizzato con una barra lampeggiante 1000 volte per kWh sul display e con un LED rosso lampeggiante 2000 volte per kWh. Messaggio di errore: In caso di errore del connettore, la retroilluminazione del display lampeggia. Modalità di funzionamento speciale del contatore: Nelle modalità di funzionamento del contatore del FAM14, il fuoco è sul Übertragungs­geschwin­digkeit regolabile dei dati del contatore di corrente per i gestori esterni di energia dell'edificio. I dati possono essere misurati e inoltrati al FAM14 tramite i gateway collegati (FGW14, FGW14-USB, FGW14W(L)-IP). Per i contatori a partire dalla settimana di produzione 33/23 sono disponibili ulteriori possibilità di regolazione sul FAM14.
