Acquista Enda PID Regolatore universale J, K, L, T, S, R, Pt100 -200 fino a 1700 °C Relè 8 A (L x L x A) 97 x 72 x 72 mm da Conrad

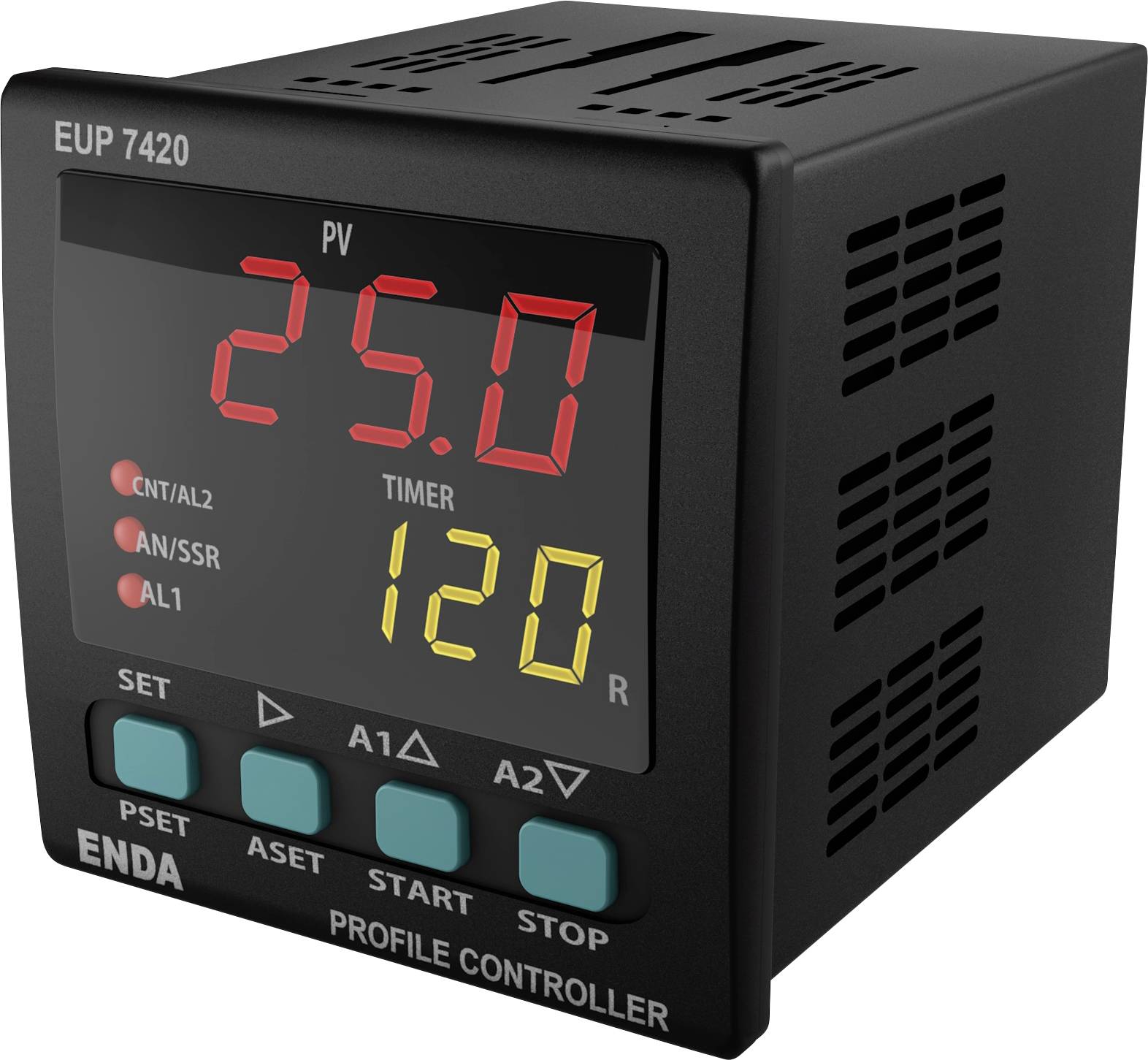

Un controllore di profilo digitale con un display che mostra 'PV 25,0' e 'Timer 120', che indica i valori correnti. Il dispositivo dispone di pulsanti di controllo per le impostazioni.

Tipo prodotto

Regolatore universale

Tipo di regolatore di temperatura

PID

Tensione di esercizio

90 V/AC

230 V/AC

250 V/AC

Temperatura Max.

1700 °C

Uscite (regolatore di temperatura)

Relè 8 A

Scheda tecnica (PDF)

Consegna entro Lun. 5 Ott.

3 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (118,84 € / Pezzo)

118,84 €

IVA escl.

Spedizione gratuita

Solo 3 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Regolatore universale PID Enda EUP7420-230

Possibilità di inserire un valore di offset doppio selezionabile
Sensore selezionabile tipo PT-100, J, K, L, T, S, R
Ingresso selezionabile: Da 0 a 20 ma, da 4 a 20 ma, da 0 a 10 V, da 2 a 10 V, da 0 a 25 mV e da 0 a 50 mV
Possibilità di controllare i profili con un massimo di 16 passaggi
Programmazione delle uscite AL1 e AL2 ad ogni passo
Possibilità di continuare in caso di interruzione dell'alimentazione elettrica dove si è interrotto
Calcolo automatico dei parametri PID (SELF tune)
Ingresso digitale con tre diverse funzioni assegnabili
Tasto funzione F che può essere assegnato a tre diverse funzioni
Funzione soft-start
Uscita di controllo analogica, SSR o a relè selezionabile
Uscita di controllo analogica selezionabile da 0 a 20 ma e da 4 a 20 ma
Uscita relè C/A2 utilizzabile come seconda uscita di allarme o di controllo della temperatura
L'uscita relè A1 può essere utilizzata come prima uscita di allarme o uscita di raffreddamento PID
Controllo di riscaldamento/raffreddamento selezionabile
Proprietà offset per l'input
Possibilità di selezionare le posizioni dei relè in caso di guasto della sonda o funzionamento periodico e automatico periodico
Comunicazione con il protocollo ModBus RS-485
Contrassegnato CE in conformità con gli standard EN
Testo tradotto automaticamente

Dati tecnici

Metodo di regolazione: Selezionabile tra on-off / P, PI, PD, PID.
Ciclo di misurazione: Min. 100 ms.
Convertitore a/d: Risoluzione a 14 bit.
Funzione rampa: Fino a 16 fasi.
Durata relè (elettrico): 300.000 cicli di commutazione a 250V AC,8A.

Tipo prodotto: Regolatore universale

Tipo: EUP7420-230

Tipo di regolatore di temperatura: PID

Tensione di esercizio: 90 V/AC
230 V/AC
250 V/AC

Intervallo di misura: -200 fino a 1700 °C

Temperatura Max.: 1700 °C

Min. temperatura misurata: -200 °C

Uscite (regolatore di temperatura): Relè 8 A

Numero di uscite analogiche: 1

Numero uscite relè: 2

Numero uscite transistor: 1

Uscite: C/A2 relè: 250V CA, 8A (carico ohmico), commutazione no + NC.
Relè A1: 250V CA, 8A (carico ohmico), n.
ANL/SSR: 0−20mA, 4−20mA (12 bit, precisione al 0.2%) o uscita SSR 24V/20mA.

Dim.: (L x L x A) 97 x 72 x 72 mm

Colore: Nero

Altezza: 72 mm

Lunghezza: 97 mm

Larghezza: 72 mm

: IP65 (lato anteriore)
IP20 (retro)

Sensore tipo: J
K
L
T
S
R
Pt100

Codice articolo produttore: EUP7420-230

Modello: Tipo di montaggio su pannello di comando in conformità con DIN 43700, con dispositivo di fissaggio

Profondità di montaggio: 97 mm

Metodo di montaggio: Ad incasso

Ingressi digitali: 1

Dim. installazione: 72 x 72 mm

Tipo sensore: Ingresso universale per termoelementi, PT100, ma, mV, V.

Peso: 400 g

Documenti & Download

Scheda tecnica

Scheda tecnica 3527756 Enda PID Regolatore universale J, K, L, T, S, R, Pt100 -200 fino a 1700 °C Relè 8 A (L x L x A) 97 x 72 x 72 mm

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3527756 Enda PID Regolatore universale J, K, L, T, S, R, Pt100 -200 fino a 1700 °C Relè 8 A (L x L x A) 97 x 72 x 72 mm

Descrizione

Versione

Tipo di controllo - controllo singolo punto di regolazione e allarme
Metodo di controllo - on-off, P, PI, PD, PID
Convertitore a/d 14 bit
Tempo di scansione 100 ms.
Banda proporzionale - regolabile tra 0,0% e 100,0%. Quando Pb=0,0%, viene selezionato il controllo on-off.
Periodo di controllo - regolabile da 1 a 125 secondi
Isteresi - regolabile da 1 a 50 °C/F.
Potenza in uscita - il rapporto con il valore impostato può essere impostato tra 0% e 100%.
