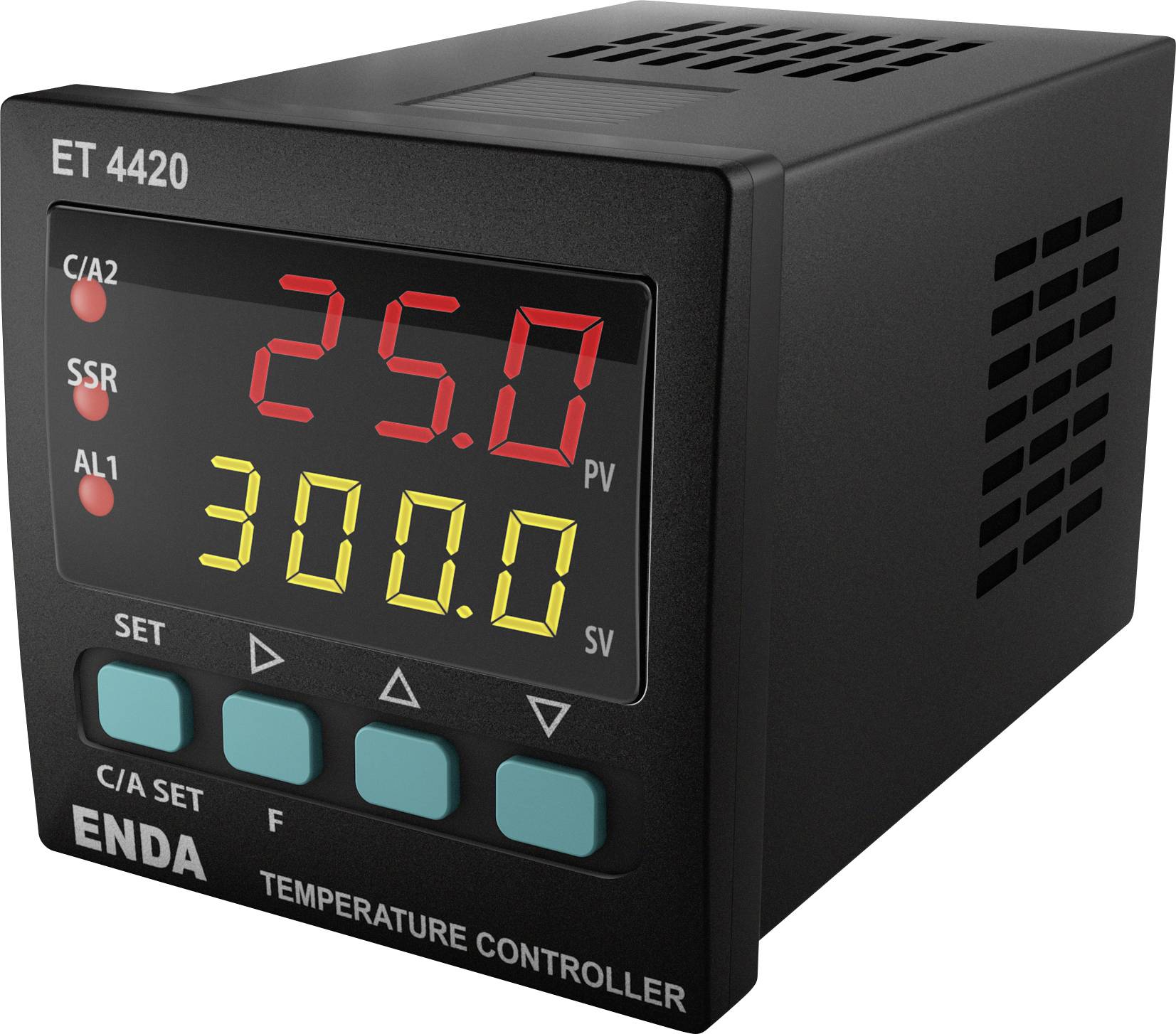

Enda PID Termostato Pt100, J, K, L, T, S, R, B -199.9 fino a 1700 °C (L x L x A) 87 x 48 x 48 mm
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Termostato
Tipo di regolatore di temperatura
PID
Tensione di esercizio
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
Temperatura Max.
1700 °C
Numero uscite relè
2
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
114,75 €
3
2% = 2,81 €
111,94 €
5
3% = 3,91 €
110,84 €
10
4% = 4,66 €
110,09 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (114,75 € / Pezzo)
114,75 €
IVA escl.
Spedizione gratuita
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Termostato PID
- Possibilità di inserire un valore di offset doppio selezionabile
- Tipi di sensori selezionabili (PT-100, J, K, L, T, S, R)
- Calcolo automatico dei parametri PID (SELF tune)
- Ingresso digitale con tre diverse funzioni assegnabili
- Tasto funzione F che può essere assegnato a tre diverse funzioni
- Funzione soft-start
- Uscita di controllo SSR selezionabile
- Uscita relè C/A2 utilizzabile come seconda uscita di allarme o di controllo della temperatura
- Uscita relè A1 che può essere utilizzata come prima uscita di allarme o uscita di raffreddamento PID
- Controllo di riscaldamento/raffreddamento selezionabile
- Proprietà offset per l'input
- Possibilità di selezionare le posizioni dei relè in caso di guasto della sonda o funzionamento periodico e automatico periodico
- Comunicazione con il protocollo ModBus RS-485
- Contrassegnato CE in conformità con gli standard EN
- Testo tradotto automaticamente
Dati tecnici
- Tipo prodotto
Termostato
- Tipo
ET4420-LV
- Tipo di regolatore di temperatura
PID
- Tensione di esercizio
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
- Intervallo di misura
-199.9 fino a 1700 °C
- Temperatura Max.
1700 °C
- Min. temperatura misurata
-199.9 °C
- Numero uscite relè
2
- Numero uscite transistor
1
- Uscite
Relè C/A2: 250V CA,8A (carico ohmico), contatto di commutazione no + NC, selezionabile come uscita di regolazione o di allarme m2
Relè A1: 250V CA,8A (carico ohmico), no, selezionabile come uscita di allarme 1 o controllo PID per funzione di raffreddamento
Uscita SSR: Max. 20 ma, 24 volt
- Dim.
(L x L x A) 87 x 48 x 48 mm
- Colore
Nero
- Altezza
48 mm
- Lunghezza
87 mm
- Larghezza
48 mm
IP65 (lato anteriore)/IP20 (lato posteriore)
- Sensore tipo
Pt100
J
K
L
T
S
R
B
- Codice articolo produttore
ET4420-LV
- Modello
Controllo PID con auto-regolazione (SELFTFUNE)
Soft start (funzione rampa)
Metodo di regolazione selezionabile on-off / P, PI, PD, PID.
- Profondità di montaggio
87 mm
- Metodo di montaggio
Ad incasso
- Ingressi digitali
1
- Dim. installazione
48 x 48 mm
- Tipo sensore
Pt100, J, K, T, S, R
- Peso
250
- Tensione d'esercizio
230 V/AC
Documenti & Download
Scheda tecnica
Scheda tecnica 3527765 Enda PID Termostato Pt100, J, K, L, T, S, R, B -199.9 fino a 1700 °C (L x L x A) 87 x 48 x 48 mm
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3527765 Enda PID Termostato Pt100, J, K, L, T, S, R, B -199.9 fino a 1700 °C (L x L x A) 87 x 48 x 48 mm
Descrizione
Regolatore PID in diverse dimensioni DIN (48 x 48, 72 x 72, 96 x 96 mm), metodo di regolazione a scelta tra rapporto di commutazione "ON-OFF" o regolazione PID con ottimizzazione automatica. Visualizzazione contemporanea del valore effettivo (display a 7 segmenti rosso o giallo) e nominale (display a 7 segmenti giallo). Funzione di avviamento progressivo (rampa) e codice di sicurezza impostabile contro la regolazione non autorizzata dei valori. Comando semplice e intuitivo grazie alla guida menù orizzontale e verticale.
Versione
- Ingresso di misura per circuiti a due/tre conduttori Pt100 (DIN EN60751) -200 fino a +600 °C o -99,9 fino a +300 °C
- Termoelementi (conformi a DIN EN60584) 0 fino a 1600 °C - Tipo J, K, T, S, R, precisione 0,2% v. MB + 1 memorizzazione digitale dei dati nella EEPROM
- Tipo di protezione lato frontale: IP60
- Tipo di protezione lato posteriore: IP20. Morsettiera a vite inseribile per 2,5 mm inclusa
- 1 contatto di commutazione relè
- 1 contatto di chiusura (potenza di commutazione 2 A/250 V/CA con carico ohmico)
- 1 uscita per semiconduttori (SSR, max. 12 V/CC / 20 mA).
