Acquista ERNI 063209 Connettore SMC Tot poli 26 Numero di righe 2 1 pz. da Conrad

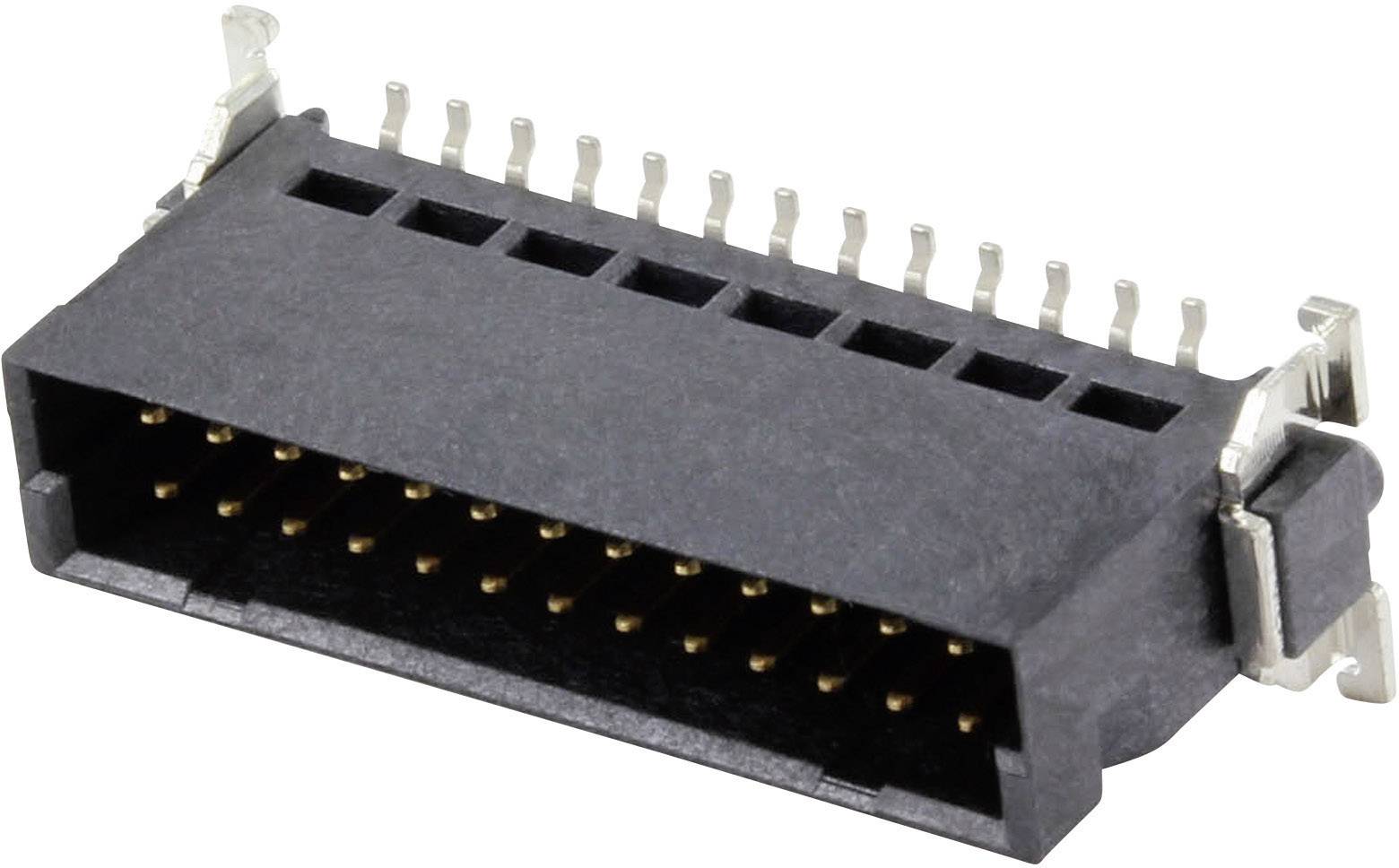

Un connettore elettronico nero con diversi contatti dorati, simile a una porta HDMI, su sfondo bianco.

Immagine simile

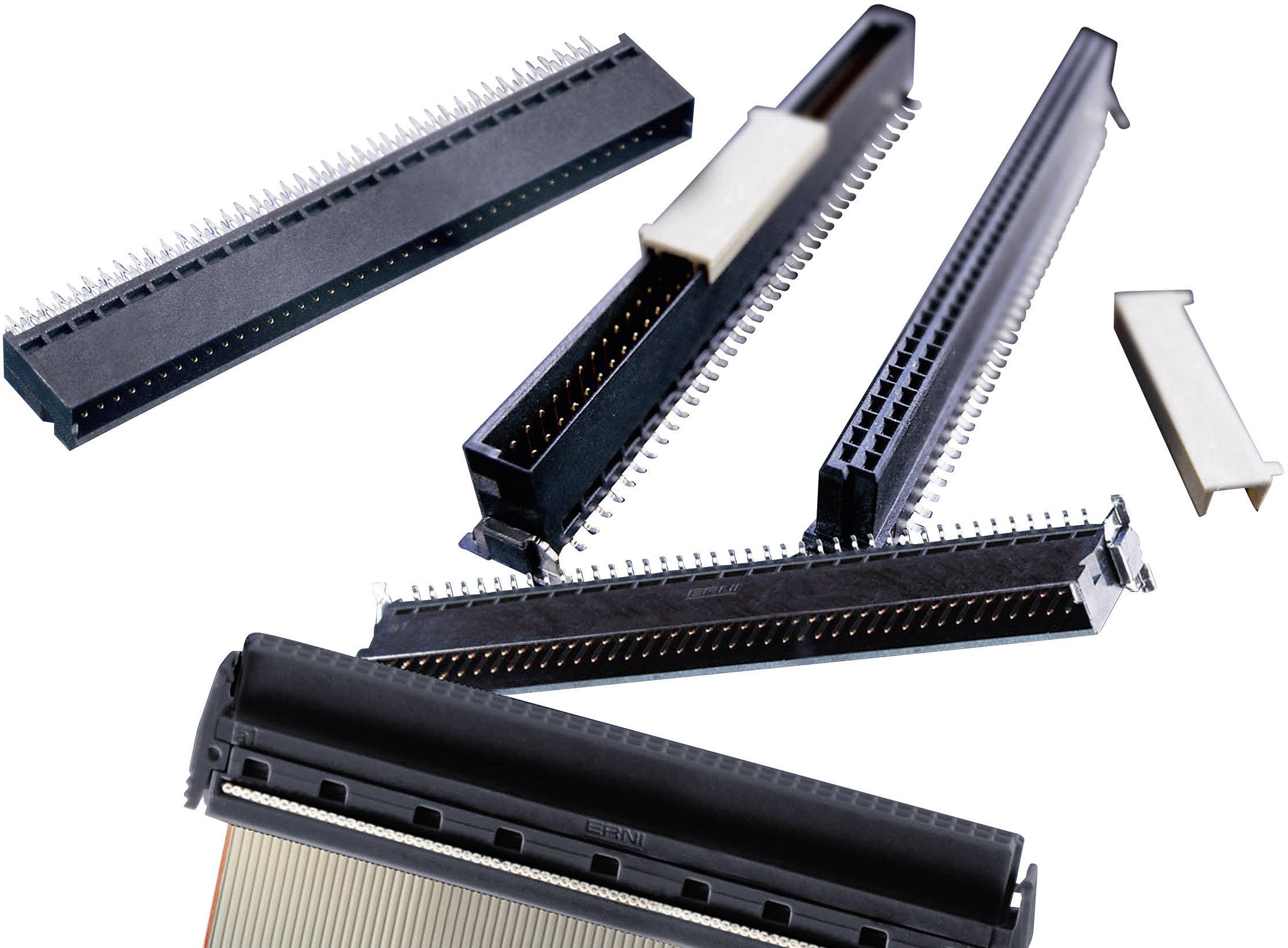

Diversi connettori elettronici di forme e dimensioni differenti su sfondo bianco, che mostrano diverse disposizioni di pin.

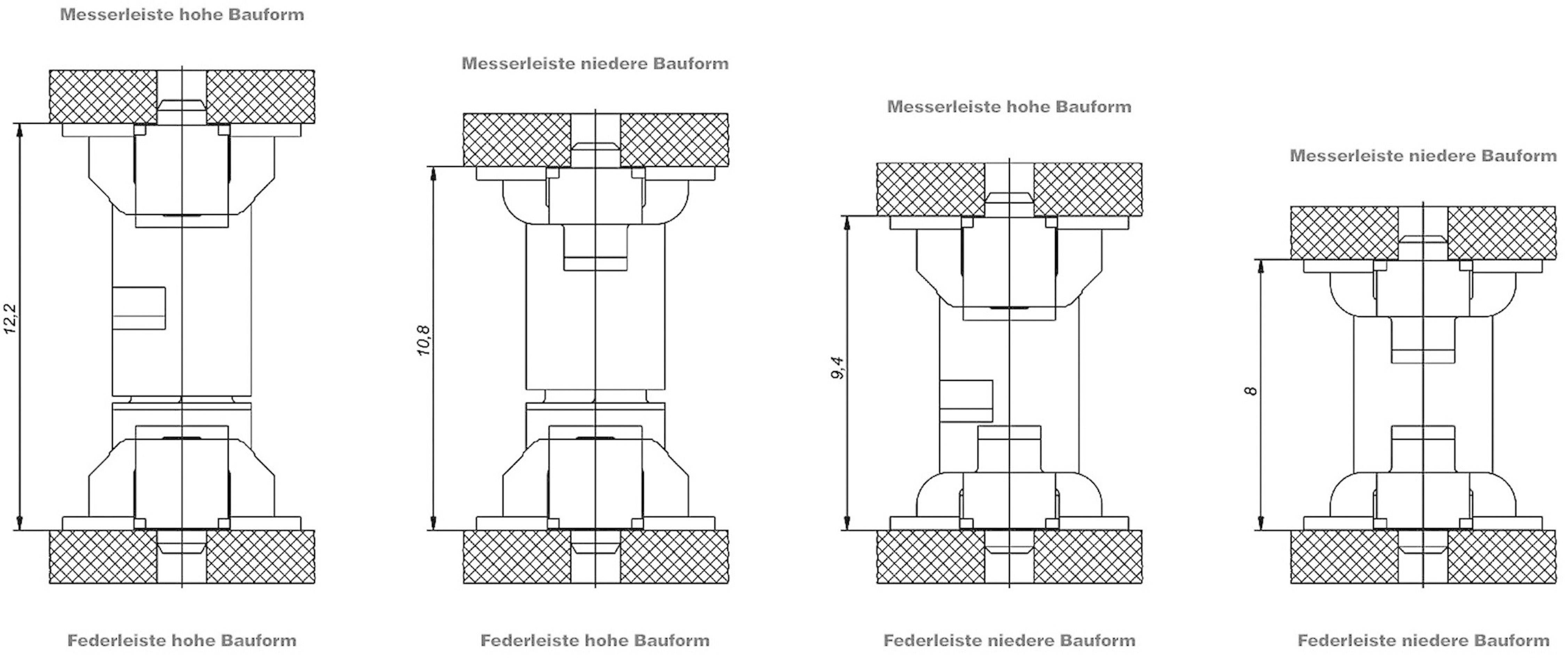

Disegno di quattro componenti meccanici con dimensioni. A sinistra: listello di coltelli e molle in versione alta. A destra: listello di coltelli e molle in versione bassa.

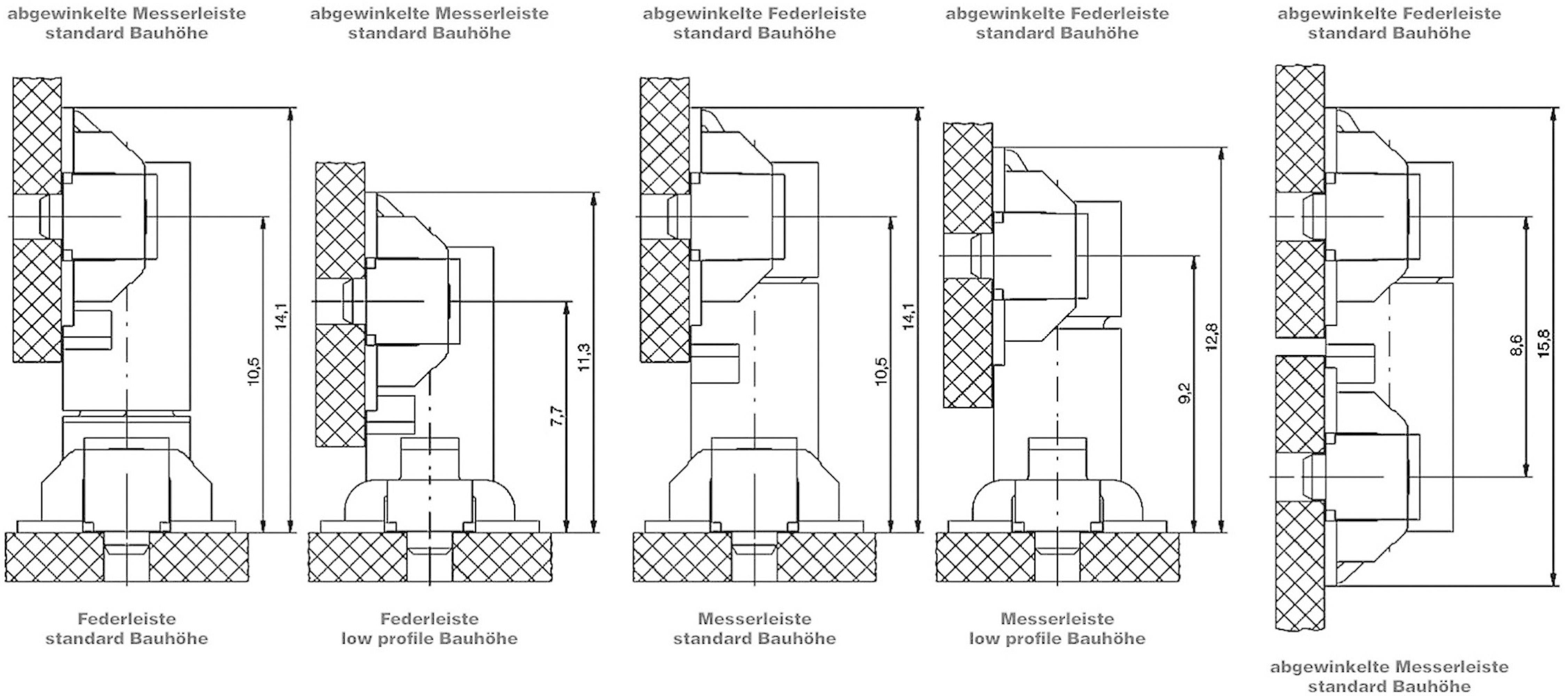

Disegno tecnico di cinque diverse sezioni trasversali di un componente meccanico con dimensioni, tutte con lati di supporto e di taglio.

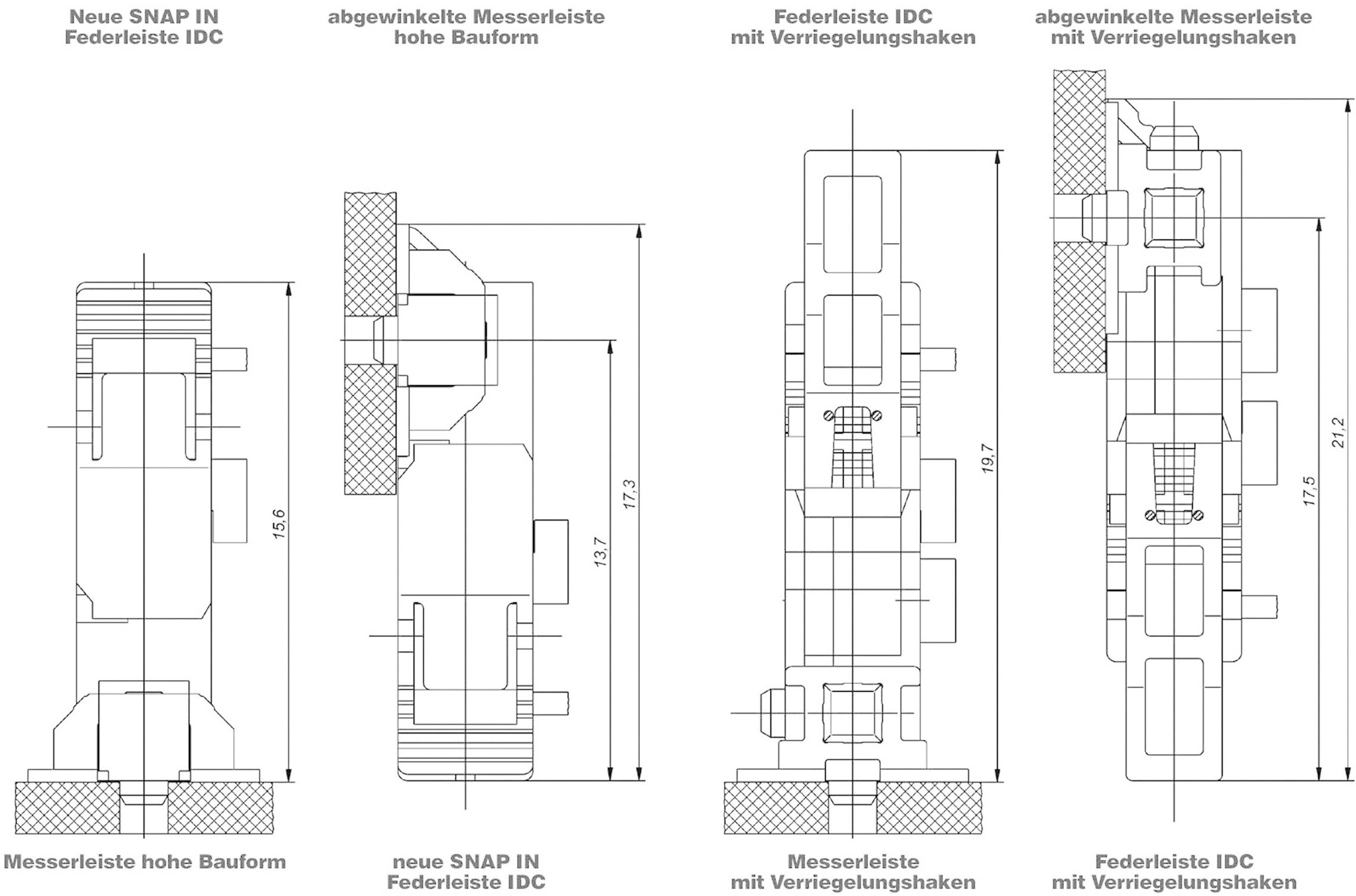

Disegno tecnico di quattro connettori in profilo: nuova barra a molla SNAP IN IDC, barra a lama angolata, barra a molla IDC con gancio di bloccaggio. Dimensioni e strutture sono rappresentate in modo dettagliato.

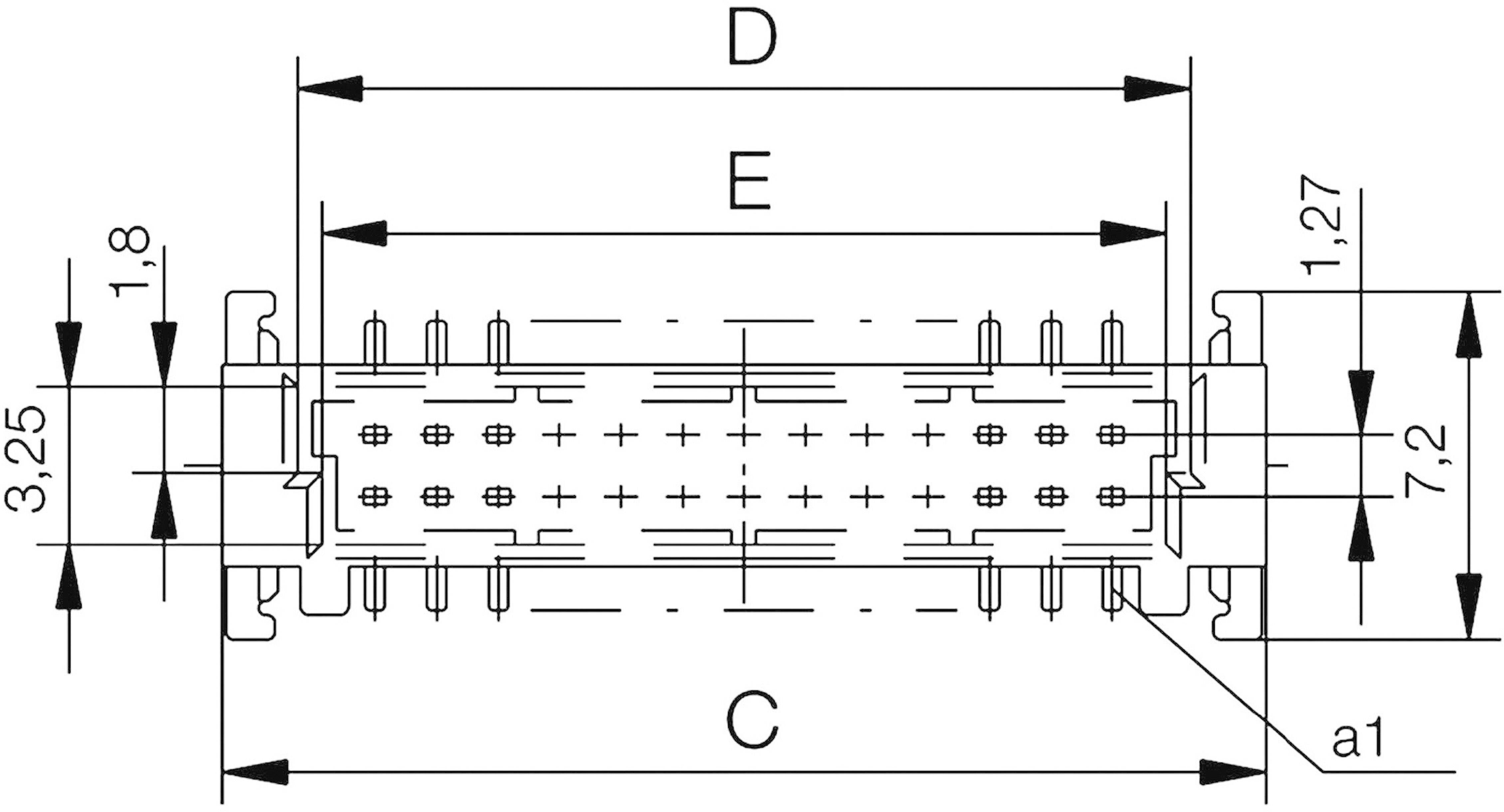

Disegno tecnico di un connettore con indicazioni dimensionali: larghezza 3,25 e 7,2 mm, altezza 1,8 e 1,27 mm, ulteriori misure C, D ed E.

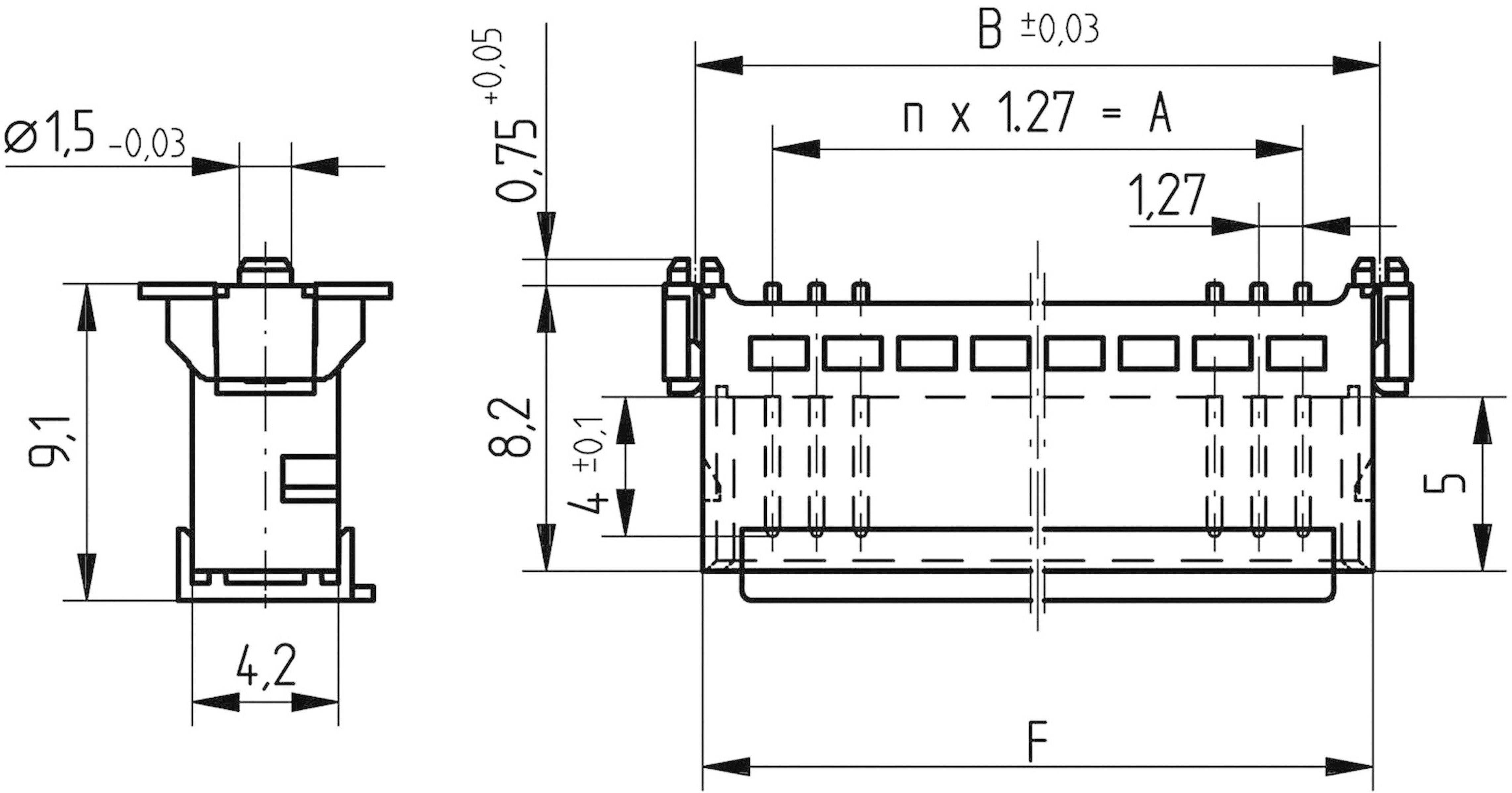

Disegno tecnico di un connettore con quote: Diametro 0,15 ±0,03; Larghezza B ±0,03; Passo pin 1,27; Altezza 9,1 e 8,2.

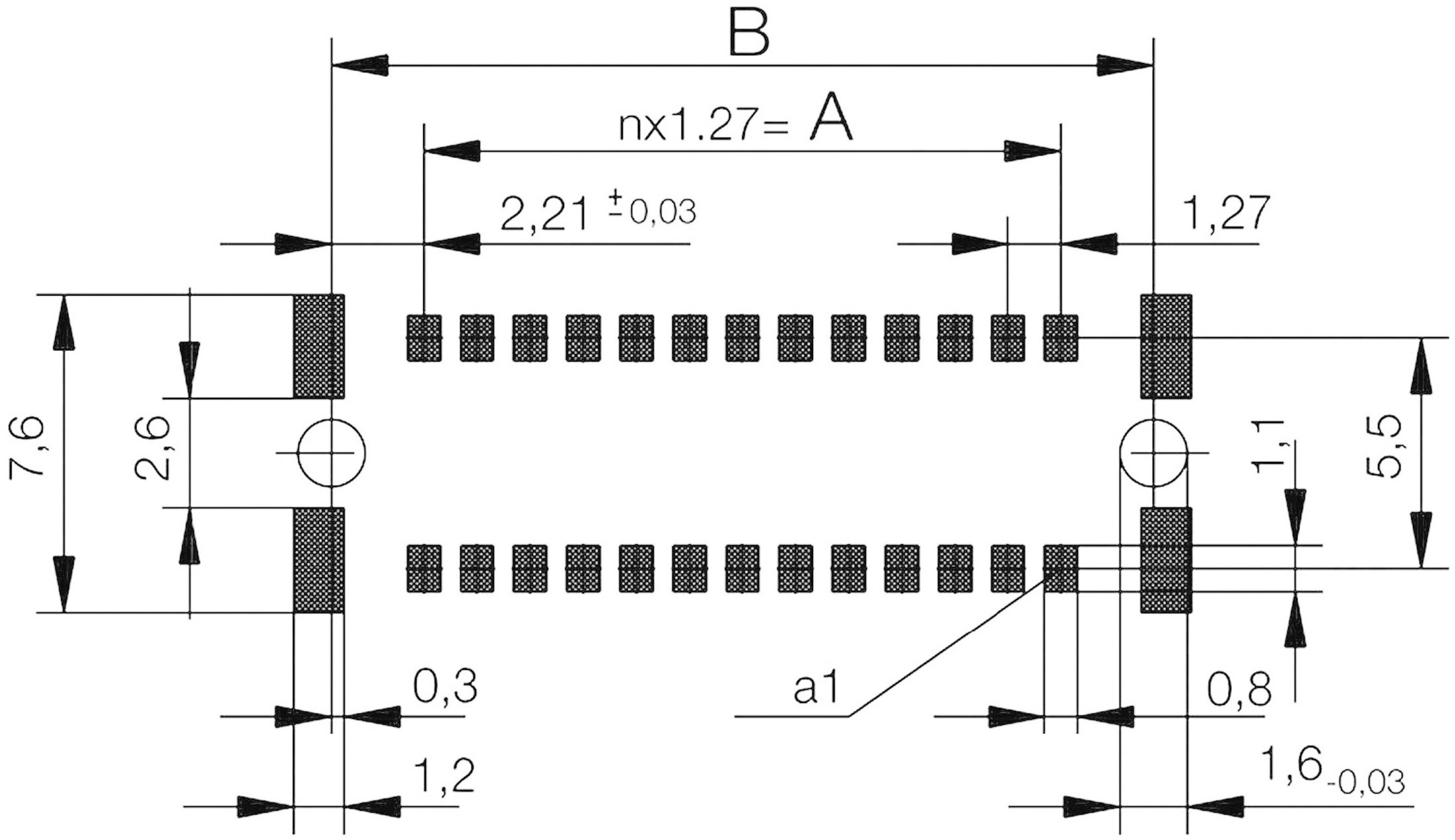

Disegno tecnico di un involucro di circuito integrato con dimensioni e specifiche dettagliate, compresi il passo dei pin e la larghezza complessiva.

1/8

Immagine simile

Tipo prodotto

Connettore SMC

Tot poli

Struttura

Striscia di contatti a coltello dritta

Passo

1.27 mm

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

73 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (4,50 € / Pezzo)

4,50 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Serie di contatti a coltello SMC

Numero di righe 2
Contenuto 1 pz.

Dati tecnici

Tipo prodotto: Connettore SMC

Tot poli: 26

Struttura: Striscia di contatti a coltello dritta

Direzione di innesto: Perpendicolare al PCB

Numero di righe: 2

Passo: 1.27 mm

Corrente nominale: 1.7 A

Corrente nominale: 1.7 A

Modello DIN: Q

Poli per fila: 13

Collegamento: SMT

Colore: Nero

Materiale: LCP

Codice articolo produttore: 063209

Contenuto: 1 pz.

Materiale di contatto: Lega di rame

Larghezza: 21.6 mm

Altezza: 9.1 mm

Lunghezza: 7.2 mm

Temperatura max.: +125 °C

Min. temperatura: -55 °C

Tipo: 63209

Dim.: (L x L x A) 7.2 x 21.6 x 9.1 mm

Resistività di massa: Max. 25 mΩ

Qualità: 1

Marchio di verifica: UL E 84703

Numero Poli: 26

Superficie di contatto: Placcato oro

Tipo: Q

Max. temp. operativa: + 125 °C

Corrente nominale: 1.3 A

Documenti & Download

Scheda tecnica

Scheda tecnica 1169143 ERNI 063209 Connettore SMC Tot poli 26 Numero di righe 2 1 pz.
