Acquista ERNI 154717 Connettore SMC Tot poli 12 Numero di righe 2 1 pz. da Conrad

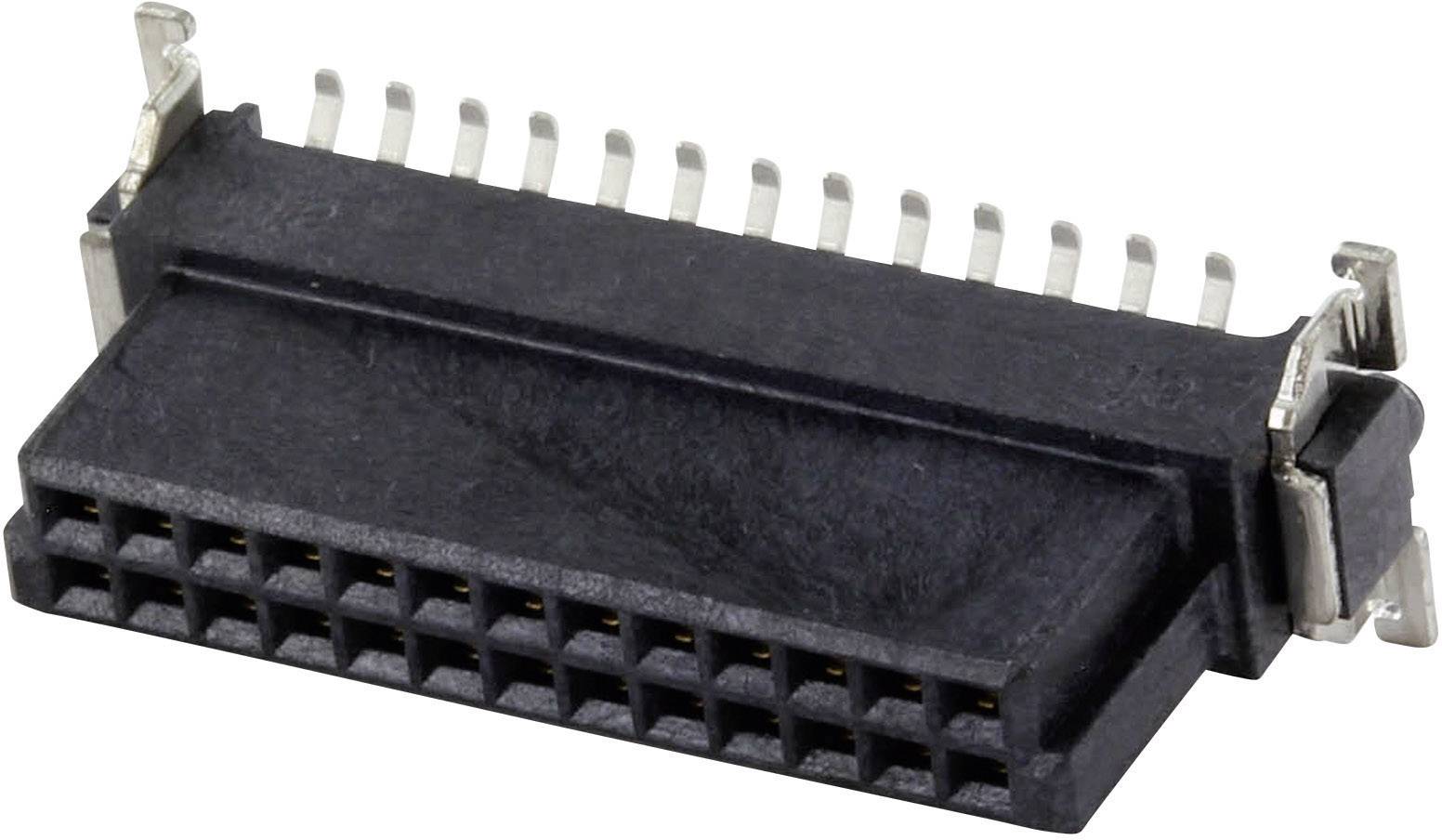

Primo piano di un connettore nero con più pin metallici, adatto per dispositivi elettronici e circuiti.

Immagine simile

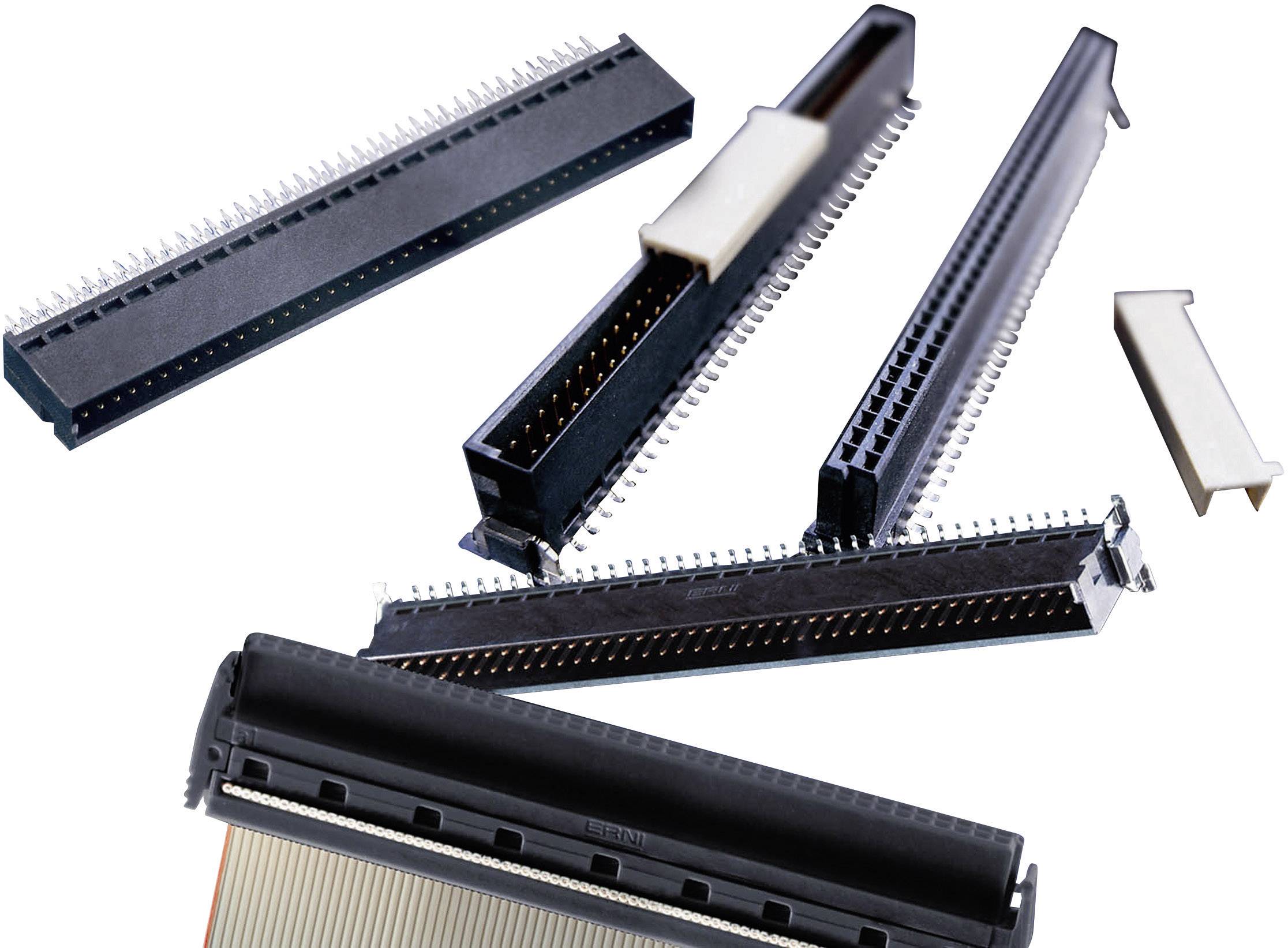

Diversi connettori elettronici di varie dimensioni e forme, distribuiti su uno sfondo bianco.

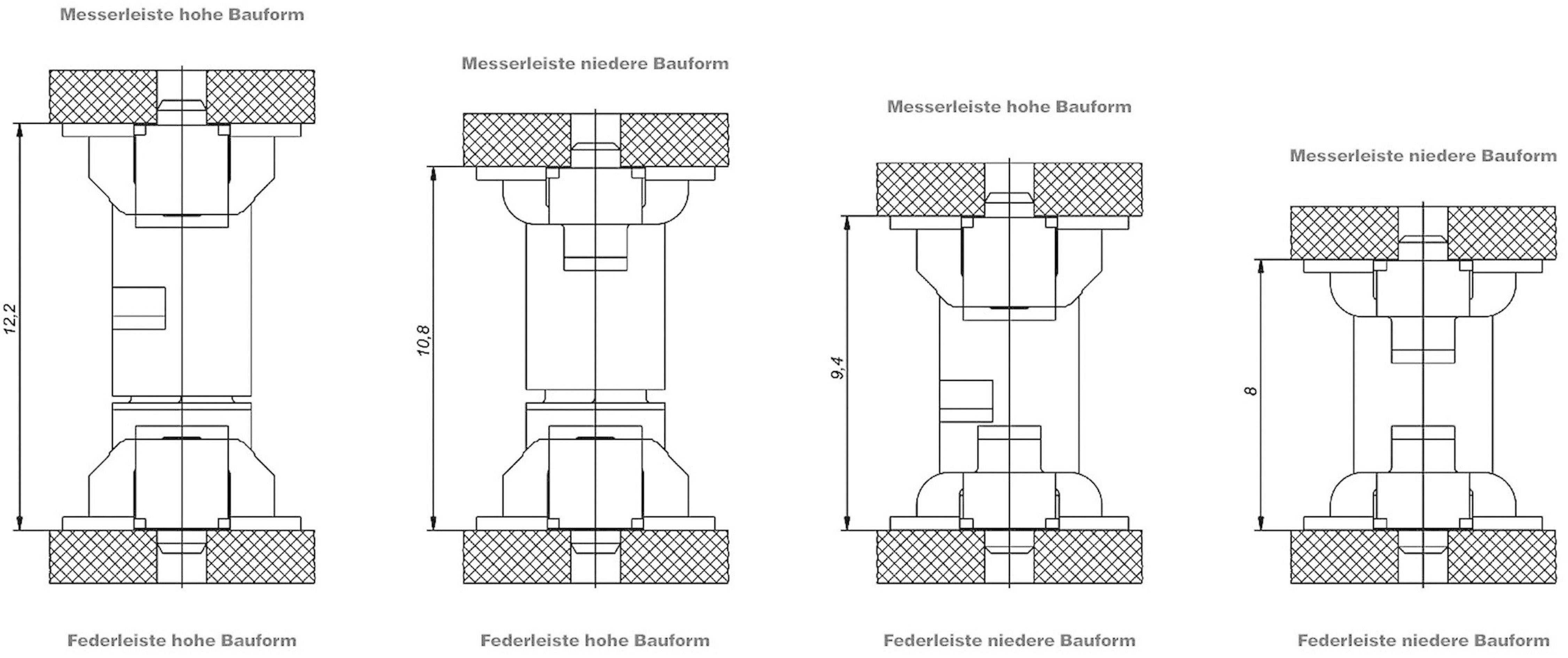

Disegno tecnico con quattro tipi di valvole: lato coltello e lato molla in versione alta e bassa, con dimensioni e annotazioni.

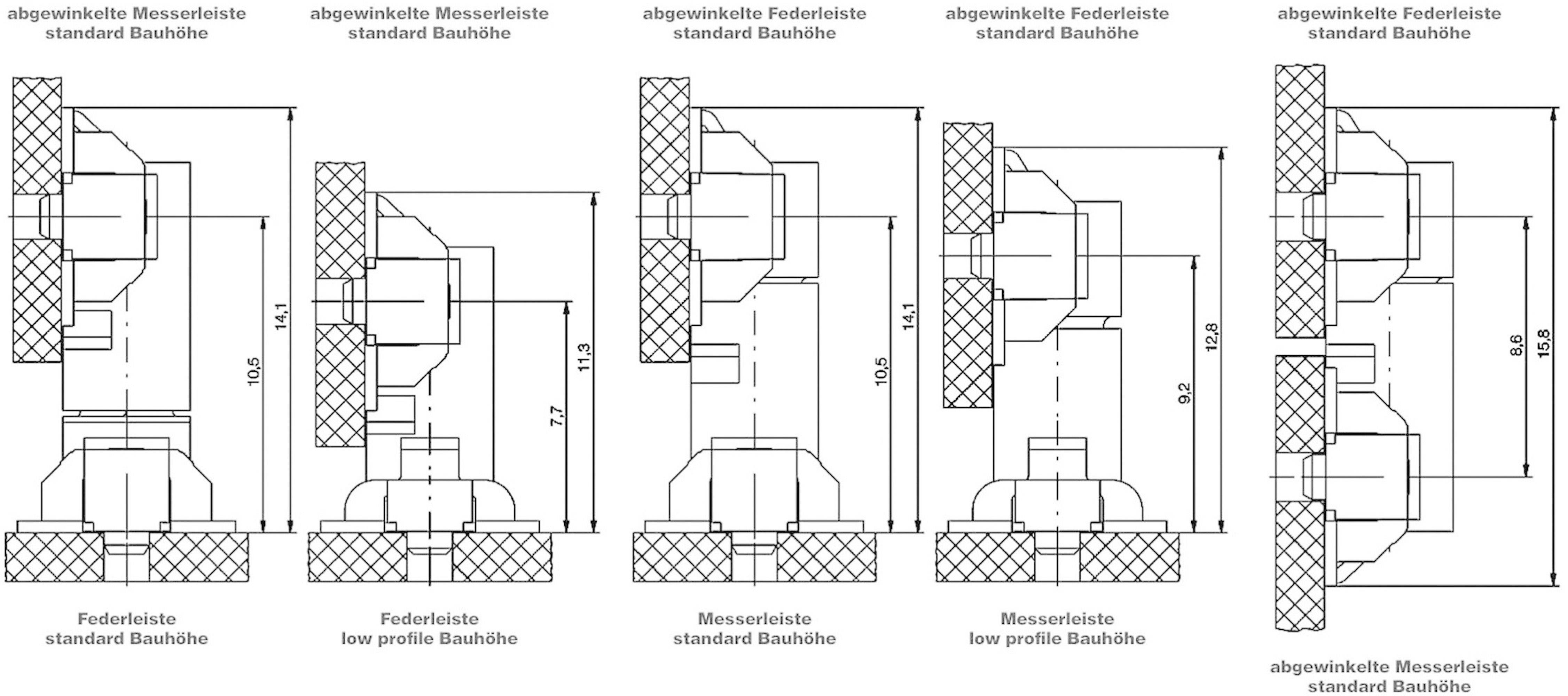

Disegno tecnico di cinque diversi tipi di interruttori con dimensioni in millimetri, ciascuno con altezza standard e ridotta.

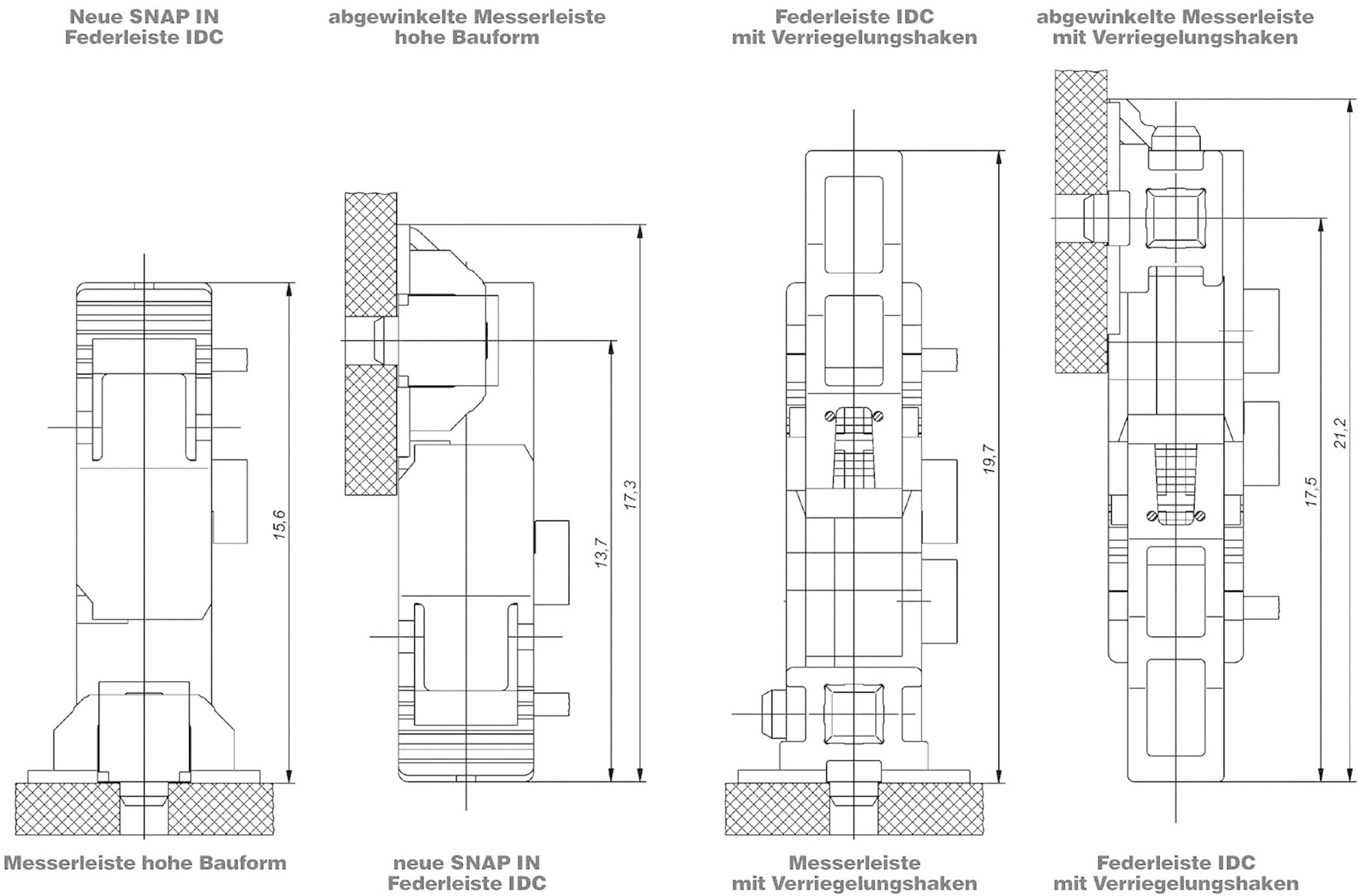

Disegno tecnico di quattro diversi design di liste di molle, con misurazioni e annotazioni.

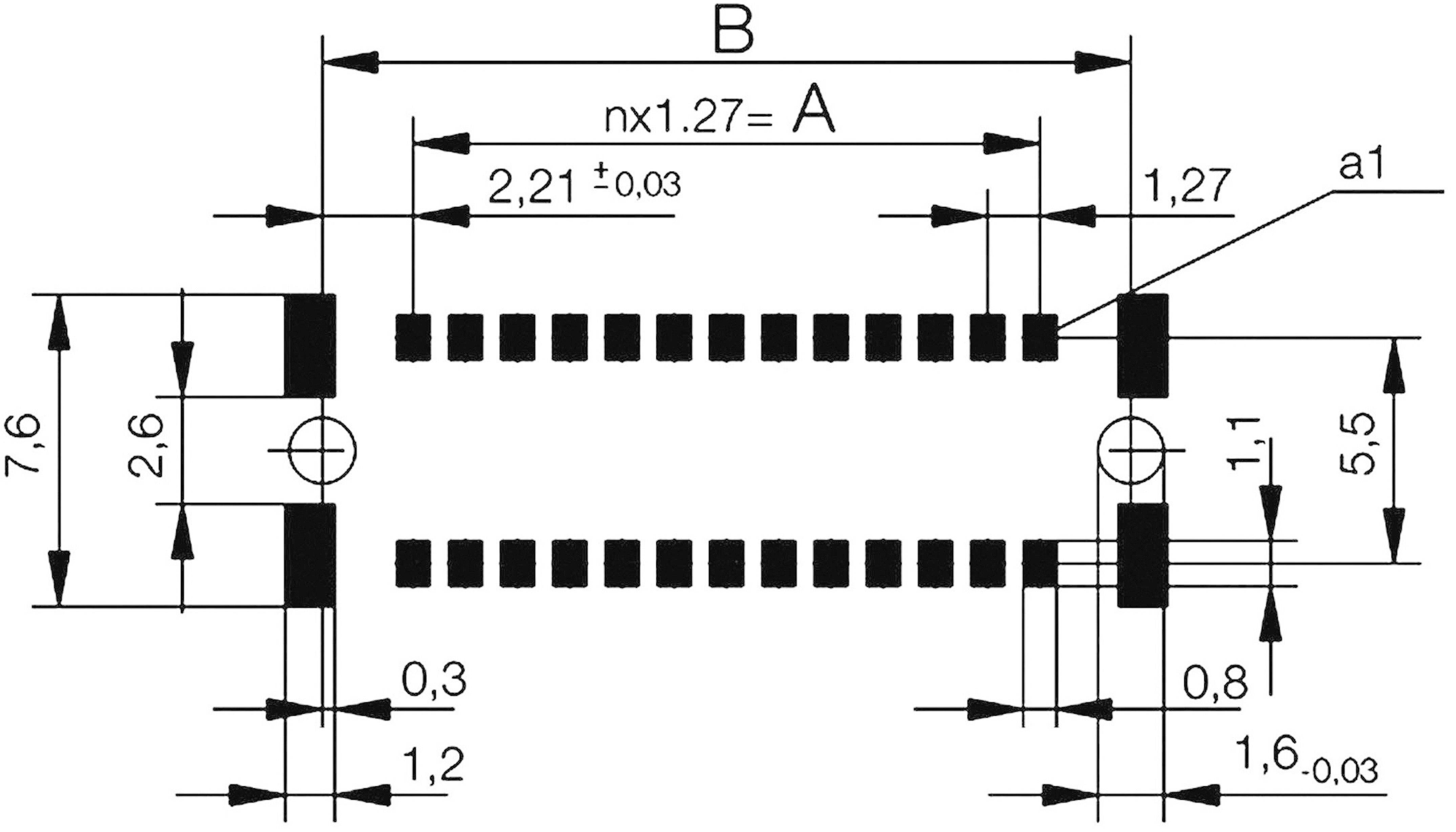

'Diagramma con le dimensioni di un componente tecnico. Contiene indicazioni di misure orizzontali e verticali in millimetri con tolleranze.'

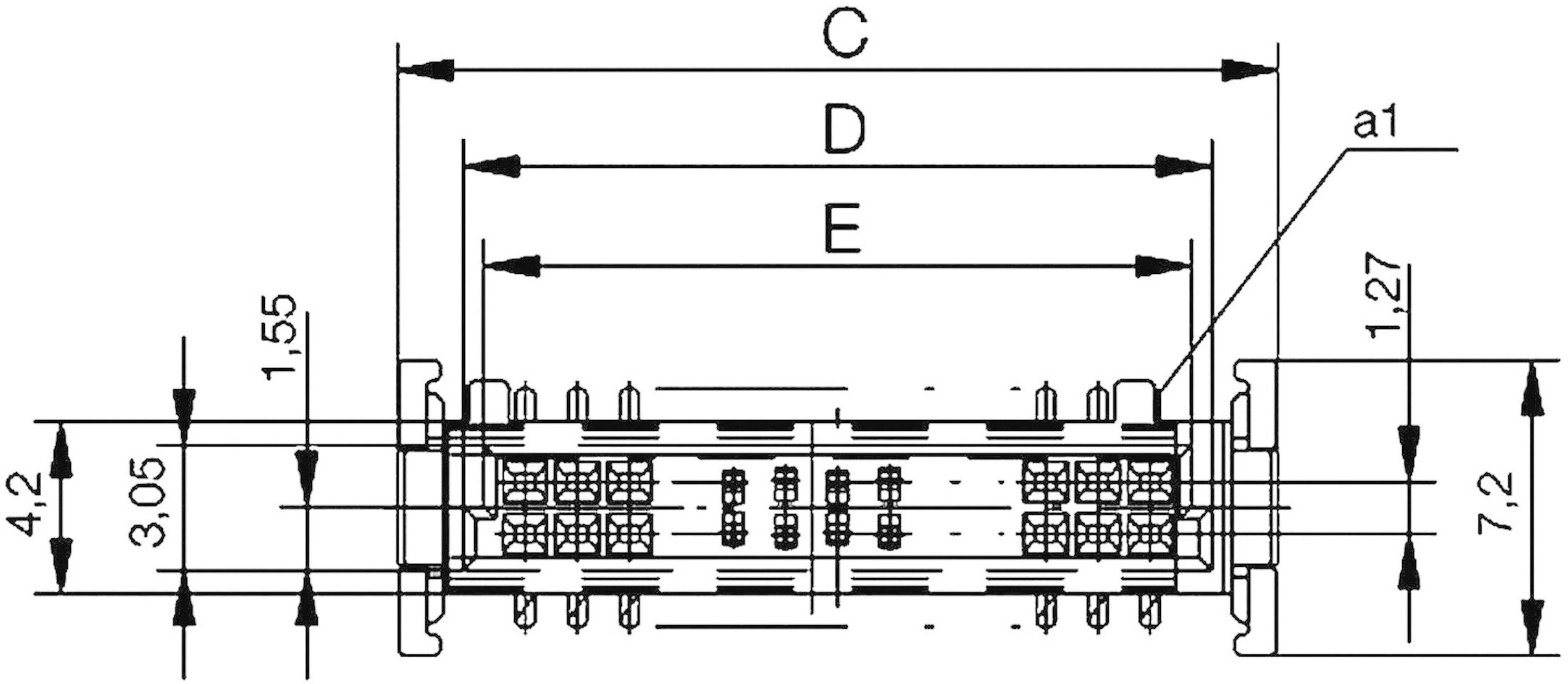

Disegno tecnico di un connettore. Dimensioni: larghezza 7,2 mm, diversi spazi interni (da 1,55 a 4,2 mm) e lunghezze dei segmenti (contrassegnati C, D, E).

1/7

Immagine simile

Tipo prodotto

Connettore SMC

Tot poli

Struttura

Connettore femmina diritto

Passo

1.27 mm

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

99 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (2,86 € / Pezzo)

2,86 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Listello a molla SMC

Numero di righe 2
Contenuto 1 pz.

Dati tecnici

Tipo prodotto: Connettore SMC

Tot poli: 12

Struttura: Connettore femmina diritto

Direzione di innesto: Perpendicolare al PCB

Numero di righe: 2

Passo: 1.27 mm

Corrente nominale: 1.7 A

Corrente nominale: 1.7 A

Modello DIN: B

Poli per fila: 6

Collegamento: SMT

Colore: Nero

Materiale: LCP

Codice articolo produttore: 154717

Contenuto: 1 pz.

Materiale di contatto: Lega di rame

Larghezza: 12.7 mm

Altezza: 9.35 mm

Lunghezza: 7.2 mm

Temperatura max.: +125 °C

Min. temperatura: -55 °C

Tipo: 154717

Dim.: (L x L x A) 7.2 x 12.7 x 9.35 mm

Resistività di massa: Max. 25 mΩ

Qualità: 1

Marchio di verifica: UL E 84703

Numero Poli: 12

Superficie di contatto: Placcato oro

Tipo: B

Max. temp. operativa: + 125 °C

Corrente nominale: 1.6 A

UKCA: Sì
