ERNI 154763 Connettore SMC Tot poli 12 Numero di righe 2 1 pz.

Una spina elettrica nera con più pin dorati, utilizzata per connessioni elettroniche.

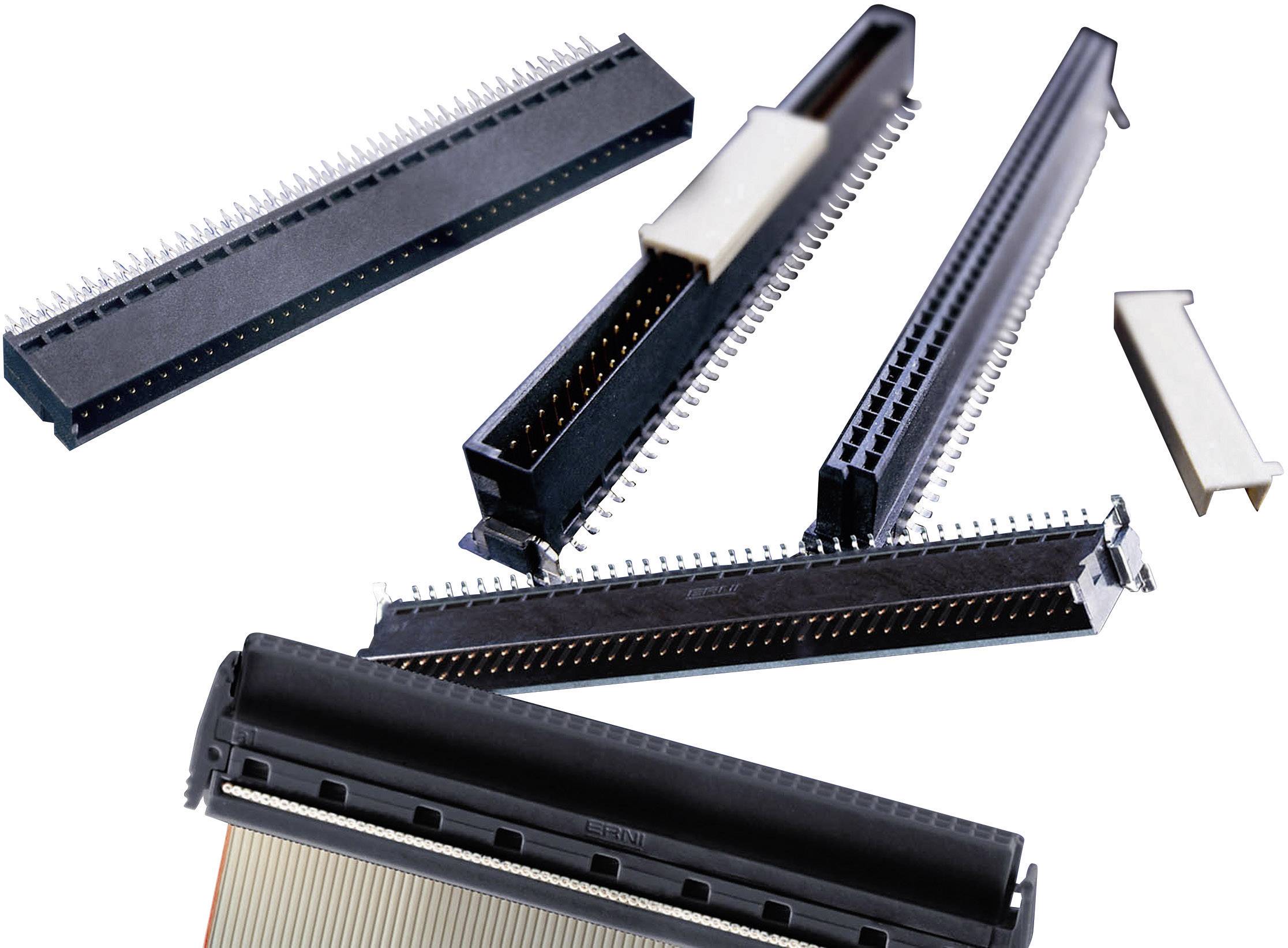

Diversi connettori elettronici che facilitano i collegamenti a filo nei dispositivi. Forme e dimensioni variegate, in colore nero e bianco.

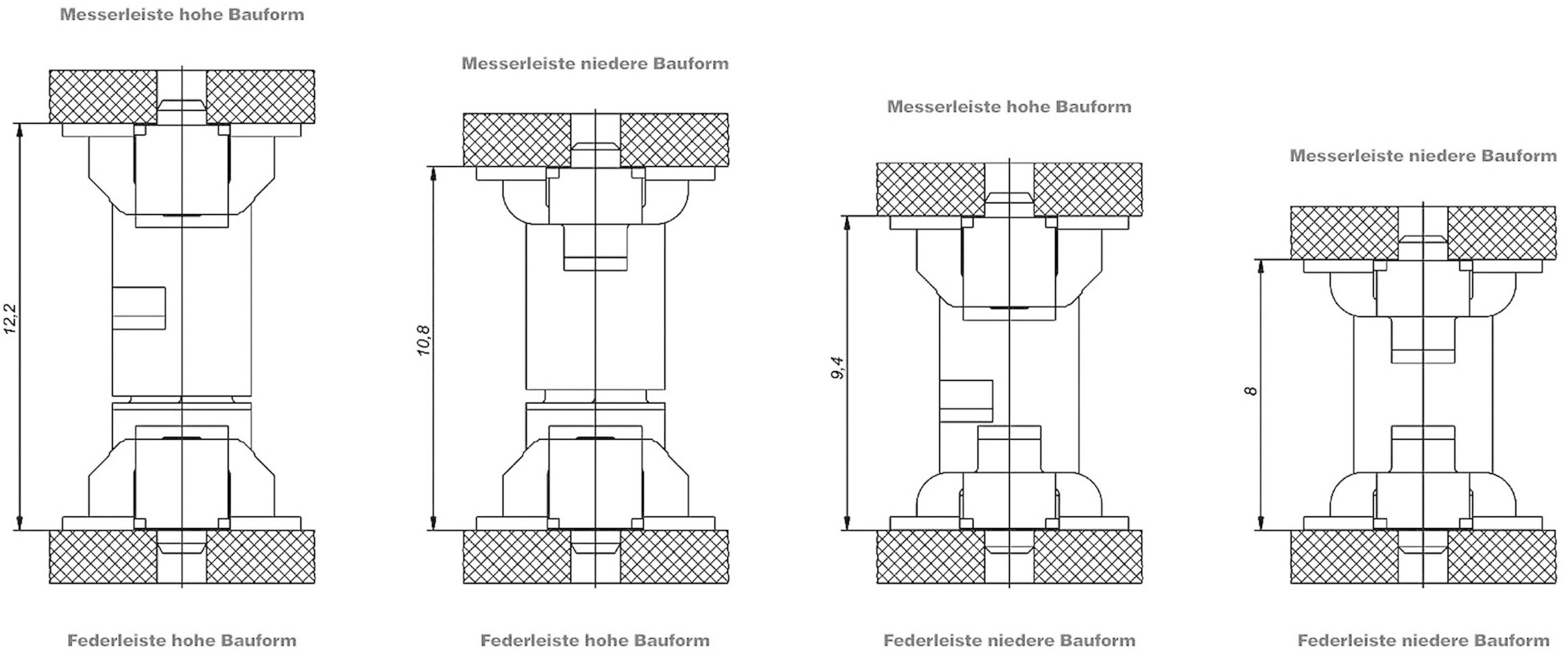

Disegno tecnico di quattro diversi elementi di giunzione con indicazioni dimensionali in millimetri, ciascuno con configurazione alta e bassa.
Disegno tecnico con cinque profili diversi di componenti, che mostrano dimensioni e dati specifici per altezze di costruzione e lati delle molle.

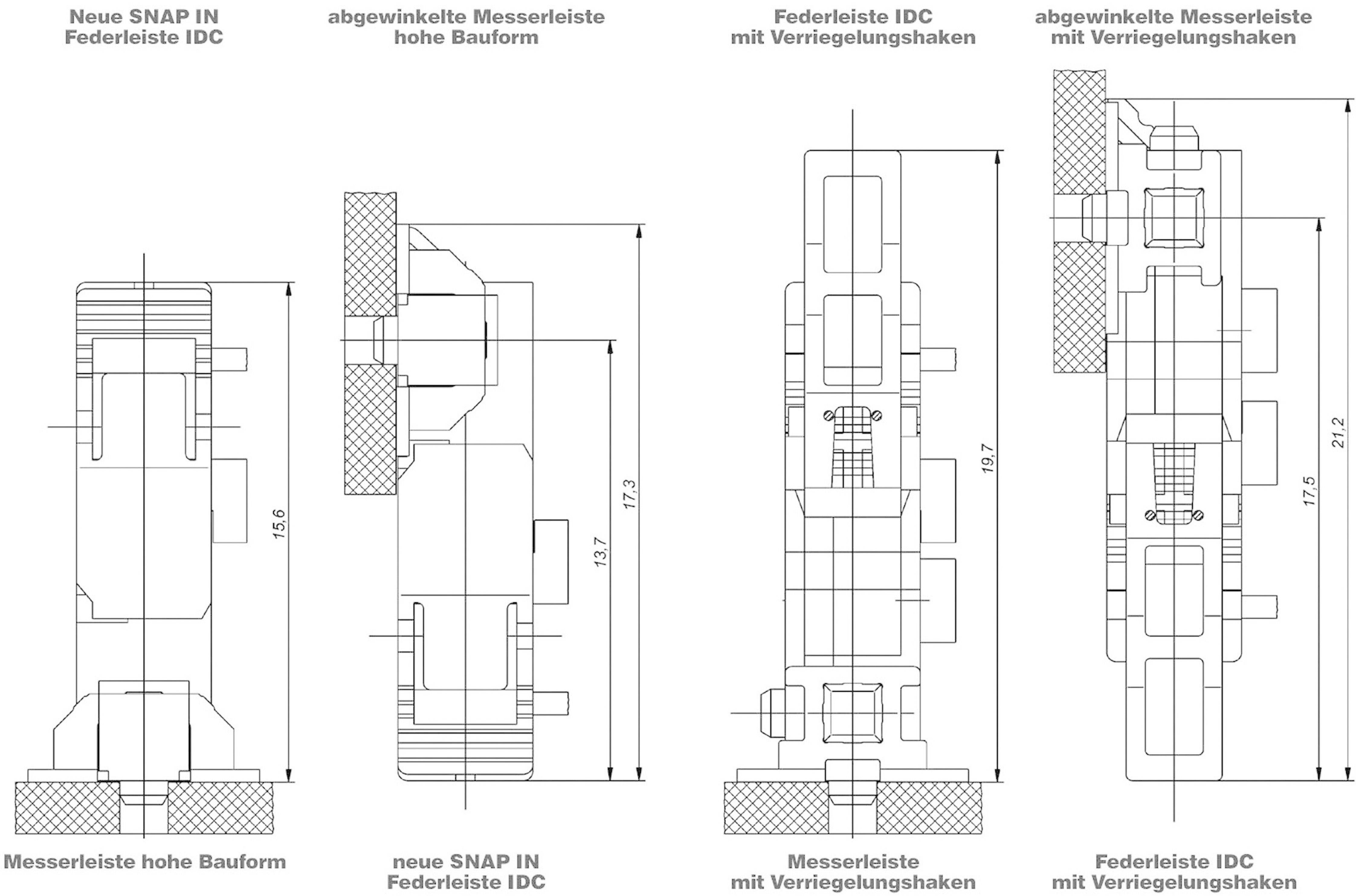

Disegno tecnico con viste multiple di connettori, inclusi nuovi listelli con innesto rapido SNAP-IN IDC e listelli a crimpare con gancio di bloccaggio.

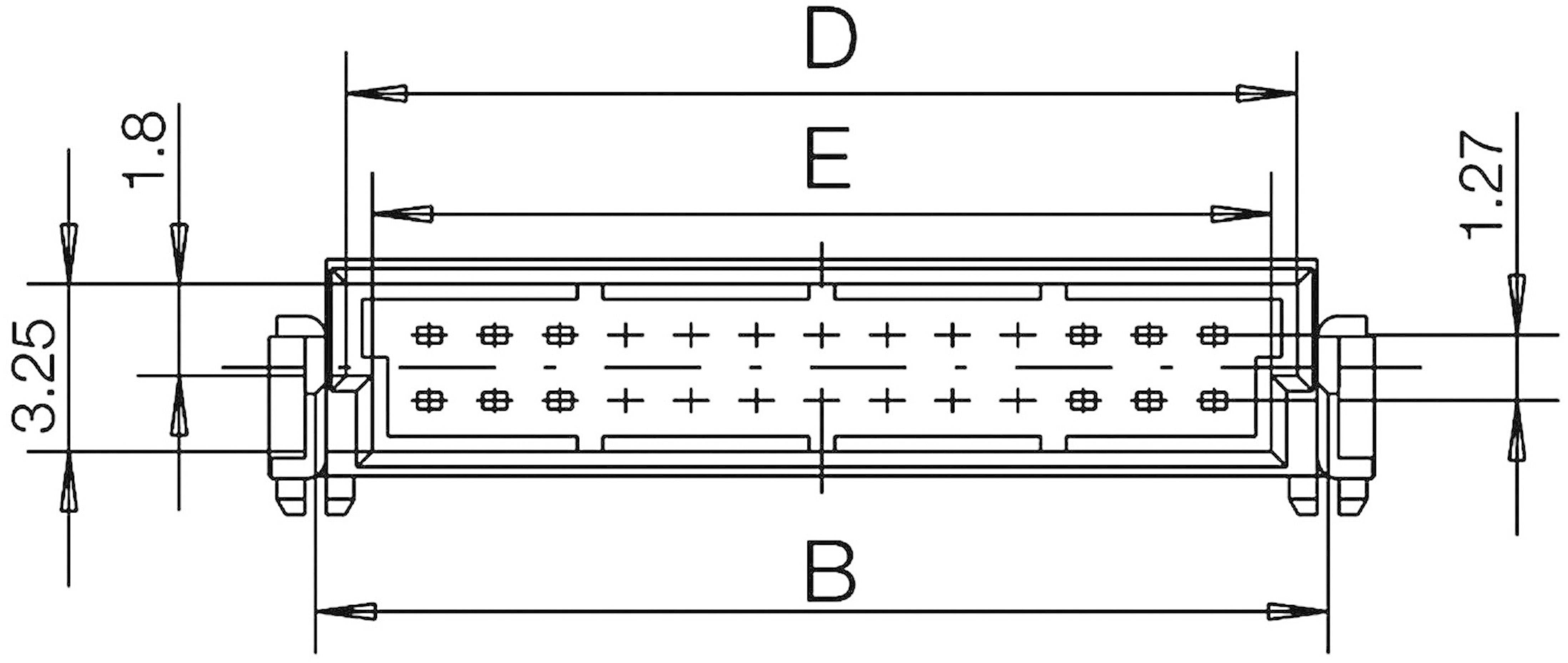

Schema elettrico di una spina con misure: Larghezza (B), Lunghezza (E), Distanza (D), Distanze dei fori 1,8 mm orizzontale, 1,27 mm verticale.

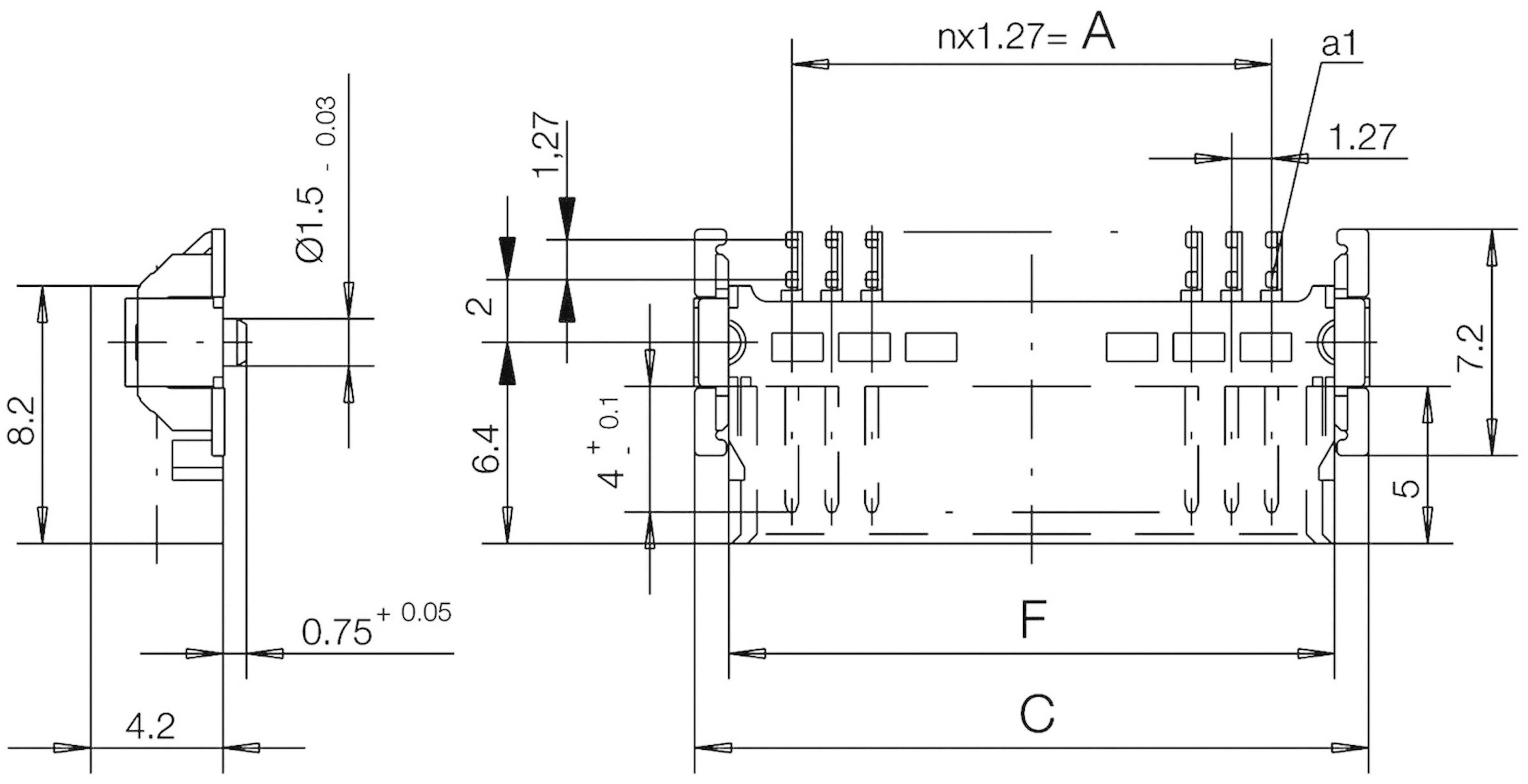

Disegno tecnico di un componente elettronico con indicazioni delle misure in millimetri. Misure importanti: larghezza 7,2 mm, altezza 8,2 mm.

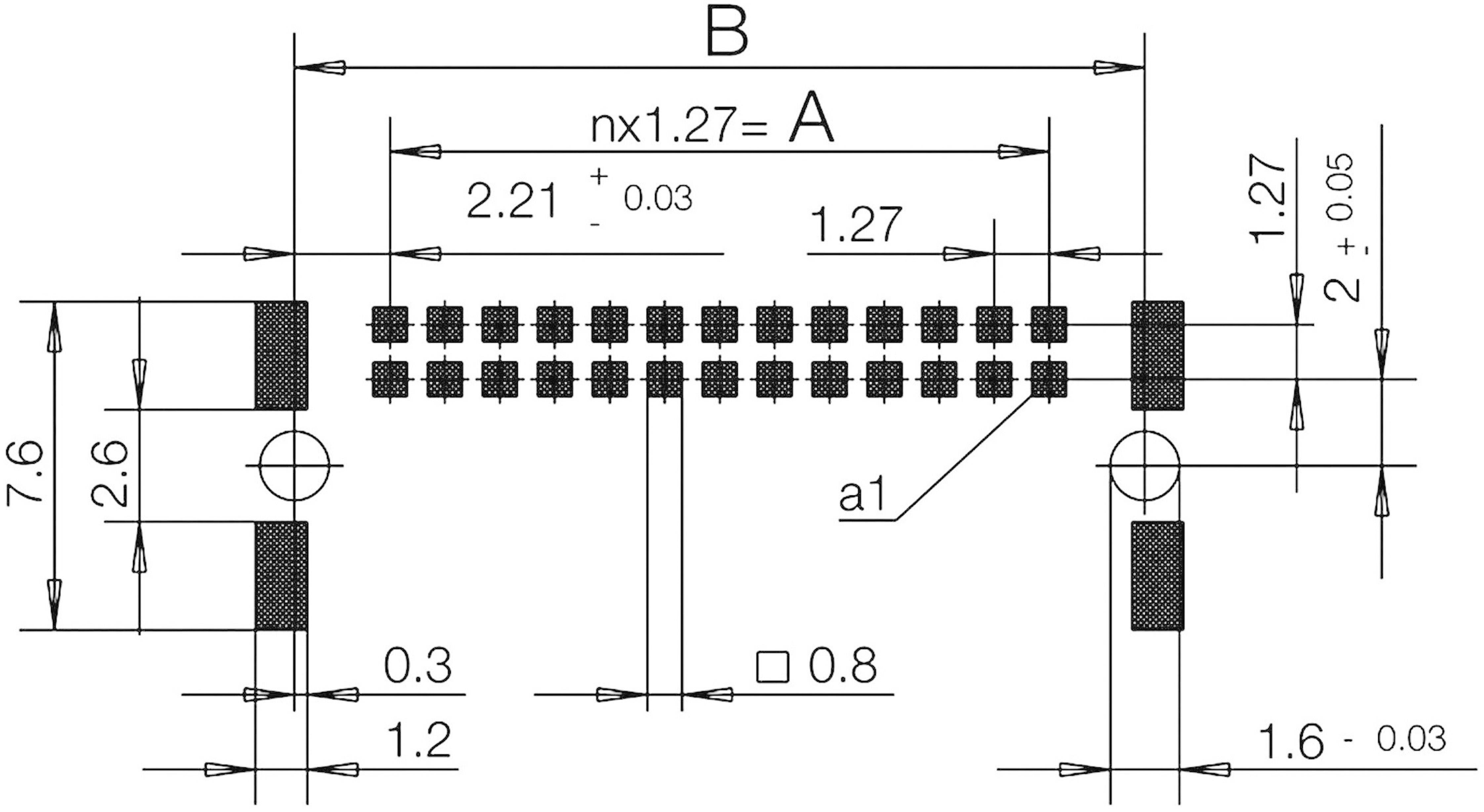

'Disegno tecnico di un connettore. Misure e tolleranze sono indicate. La distanza tra i pin è di 1,27 mm.'
1/8
Immagine simile
Tipo prodotto
Connettore SMC
Tot poli
12
Struttura
Striscia di contatti a coltello angolata
Passo
1.27 mm
Contenuto
1 pz.
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Disponibile a breve
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (5,49 € / Pezzo)
5,49 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 9,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

Serie di contatti a coltello SMC

  • Numero di righe 2
  • Contenuto 1 pz.

Dati tecnici

Tipo prodotto

Connettore SMC

Tot poli

12

Struttura

Striscia di contatti a coltello angolata

Direzione di innesto

Orizzontale al PCB

Numero di righe

2

Passo

1.27 mm

Corrente nominale

1.6 A

Corrente nominale

1.6 A

Modello DIN

B

Poli per fila

6

Collegamento

SMT

Colore

Nero

Materiale

LCP

Codice articolo produttore

154763

Contenuto

1 pz.

Materiale di contatto

Lega di rame

Larghezza

12.7 mm

Altezza

10 mm

Lunghezza

5 mm

Temperatura max.

+125 °C

Min. temperatura

-55 °C

Tipo

154763

Dim.

(L x L x A) 5 x 12.7 x 10 mm

Resistività di massa

Max. 25 mΩ

Qualità

1

Marchio di verifica

UL E 84703

Numero Poli

12

Lunghezza punta

1.9 mm

Superficie di contatto

Placcato oro

Tipo

B

Max. temp. operativa

+ 125 °C

Corrente nominale

1.6 A

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1169147 ERNI 154763 Connettore SMC Tot poli 12 Numero di righe 2 1 pz.

Informazioni

Informazioni 1169147 ERNI 154763 Connettore SMC Tot poli 12 Numero di righe 2 1 pz.

Descrizione

Connettore per circuiti stampati a 2 file, per collegamento a cavo piatto con passo 0,635 mm per la saldatura diretta nei circuiti stampati.
