Name: Escha 8044951 Linea di collegamento M12 3.0 m Numero di poli: 4 1 pz.
Brand: Escha
SKU: 3553412
Availability: BackOrder

Dati tecnici

Materiale guarnizione (boccola): FPM/FKM
COLORI FILI: BN, WH, BU, BK
Sezione del conduttore: 4 x 0,34 mm²
Diametro esterno rivestimento: 4,70 mm
Caratteristiche particolari: Non infiammabile, privo di alogeni, resistente all'idrolisi, privo di LABORATORI, resistente all'olio, resistente all'ozono, riciclabile, conforme a RoHS, resistente all'acido e all'acido, adatto per catene portacavi, resistente alle scintille di saldatura, resistente all'acqua di mare, privo di silicone, resistente alla torsione, resistente ai raggi UV
Raggio di curvatura (mobile): Linea 10 x Ø
Raggio di curvatura (fisso): Linea 5 x Ø
Senza alogeni: sì
QUALITÀ CAVO: S370, PUR, UL
Costruzione trefoli: 42 x 0,10 mm
Colore della guaina: BK, simile a RAL9005
Materiale impugnatura: PP
Materiale rivestimento del conduttore: PUR
Tensione nominale del cavo: ≤300 V.
Utilizzo di catene portacavi: 5 cicli MIO
Intervallo di temperatura (catena portacavi): Da -25°C…+60°C.
Intervallo di temperatura (mobile): Da -30°C...+90°C.
Intervallo di temperatura (fisso): Da -40°C...+90°C.
Torsione: +/-360°/m, ≥ 2 cicli MIO
Tensione nominale (lato a | lato B): 250 V.
Resistenza di contatto (lato a | lato B): 5 MΩ
Resistenza di isolamento (lato a | lato B): ≥108 Ω
Materiale corpo impugnatura (lato a | lato B): Plastica, TPU, BK
Materiale contatti (lato a | lato B): Metallo, CuSn, placcato oro
Materiale portacontatti (lato a | lato B): Plastica, TPU, BK
Materiale fessura (lato a | lato B): Metallo, CuZn, nichelato
Durata meccanica (pagina a | pagina B): >100 cicli di accoppiamento
Norme (pagina a | pagina B): IEC 61076-2-101
Assegnazione dei pin (lato a | lato B): 1 BN, 2 WH, 3 BU, 4 BK
Numero di poli (lato a | lato B): 4
Tipo di protezione (montato) (lato a | lato B): IP65, IP67, IP68
Connettore (lato a | lato B): Presa, dritta, M12;spina, dritta, M12
Portata massima di corrente per pin (a 40°C) (lato a | lato B): 4.0 A.
Temperatura ambiente (lato a | lato B): Da -30°C...+90°C.
Grado di inquinamento (lato a | lato B): 3
Codifica (pagina a | pagina B): A.

Tipo: AL-WAK4-3-AL-WAS4/S370

Tipo prodotto: Linea di collegamento

Norma connettore: connettore Sensorik

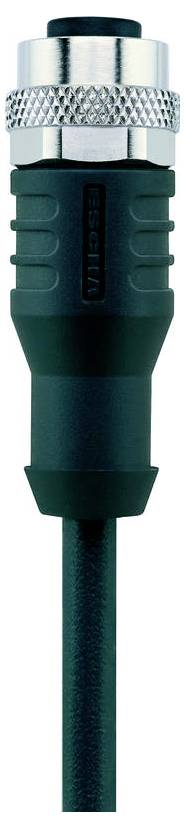

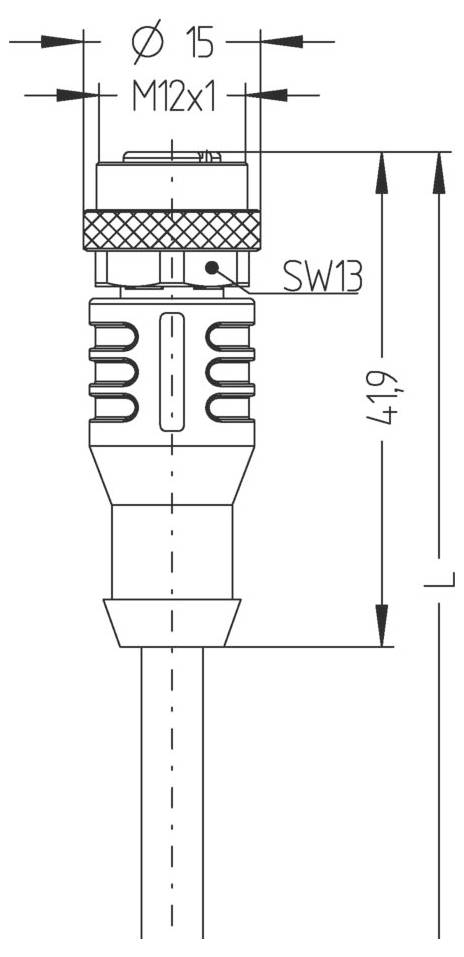

Lato collegamento A: presa dritta M12

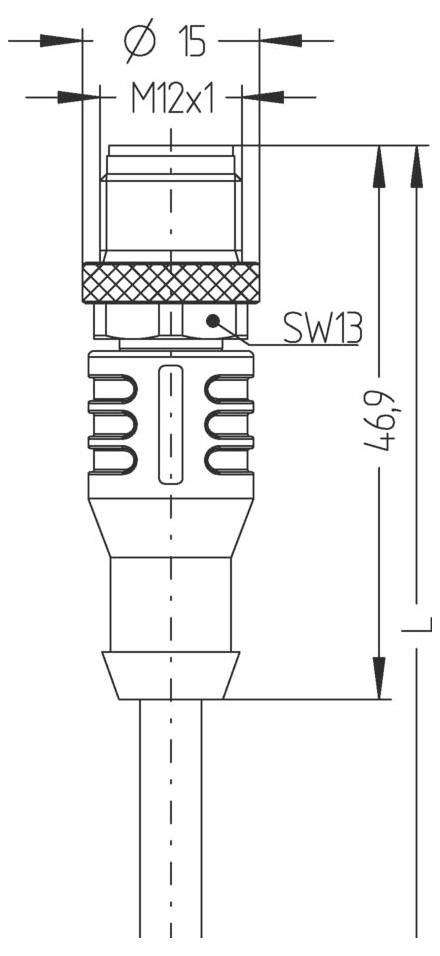

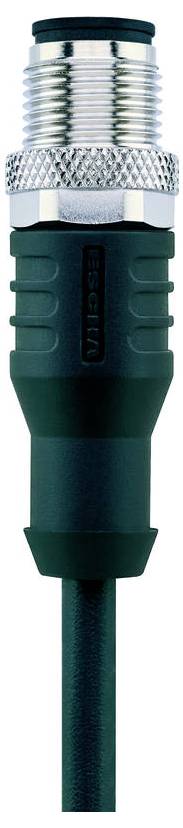

Lato collegamento B: spina dritta M12

Numero di poli: 4

Lunghezza cavo: 3.0 m

Materiale del rivestimento: PUR

Tensione nom.: 250 V

Corrente nominale: 4.0 A

Corrente nominale: 4 A

Ø esterno: 4.70 mm

Sezione del conduttore (cavo sensore/attuatore): 0.34 mm²

Collegamento: Spina
Presa

Tipo di filettatura collegamento: M12

Tipo di filettatura collegamento e montaggio cavo: M12

Codifica: A

Materiale di contatto: CuSn placcato oro

Caratteristiche: senza alogeni
predisposto per trasporto su catena
ritardante di fiamma
resistente ai raggi UV
resistente all'idrolisi
resistente agli oli
resistente alle scintille di saldatura
resistente agli acidi e agli alcali
resistente alla torsione
senza siliconi
riciclabile
resistente all'acqua salata
resistente all'ozono
Mostra di più

Min. temperatura: -40 °C

Temperatura max.: 90 °C

Codice articolo produttore: 8044951

Contenuto: 1 pz.

Documenti & Download

Scheda tecnica

Scheda tecnica 3553412 Escha 8044951 Linea di collegamento M12 3.0 m Numero di poli: 4 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3553412 Escha 8044951 Linea di collegamento M12 3.0 m Numero di poli: 4 1 pz.

Descrizione

Cavo di comando flessibile, privo di silicone e alogeni con elevata resistenza meccanica. Il cavo è resistente agli agenti chimici, all'idrolisi e ai microbi. L'inserto per catene portacavi ha un raggio di curvatura di min. 10xd possibile. Grazie alla sua resistenza alle scintille di saldatura il cavo è ideale per l'impiego flessibile nel settore della robotica, delle macchine utensili e della produzione con asportazione di trucioli. I cavi soddisfano i requisiti UL e CSA (UL10493/20549; cULus).

Testo tradotto automaticamente

Descrizione

Cavo di comando flessibile, privo di silicone e alogeni con elevata resistenza meccanica. Il cavo è resistente agli agenti chimici, all'idrolisi e ai microbi. L'inserto per catene portacavi ha un raggio di curvatura di min. 10xd possibile. Grazie alla sua resistenza alle scintille di saldatura il cavo è ideale per l'impiego flessibile nel settore della robotica, delle macchine utensili e della produzione con asportazione di trucioli. I cavi soddisfano i requisiti UL e CSA (UL10493/20549; cULus).
