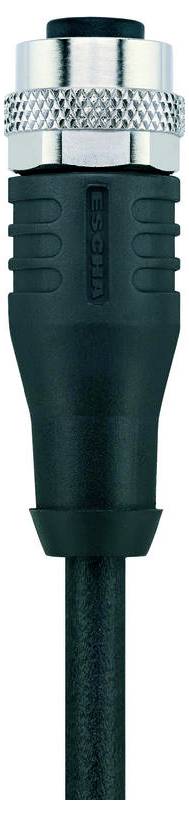

Escha 8047002 Cavo di collegamento per sensore o attuatore M12 5.0 m Numero di poli: 12 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Cavo di collegamento per sensore o attuatore
Lato collegamento A
presa dritta M12
Lato collegamento B
cavo con estremità libere
Numero di poli
12
Lunghezza cavo
5.0 m
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
45,89 €
3
3% = 1,49 €
44,40 €
5
5% = 2,09 €
43,80 €
10
5% = 2,48 €
43,41 €
25
6% = 2,93 €
42,96 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (45,89 € / Pezzo)
45,89 €
IVA escl.
Solo 9 Pezzo(i) disponibili
Dati tecnici
- Tensione nominale: 30V
- Resistenza di isolamento: ≥108 Ω
- Materiale guarnizione (boccola): FPM/FKM
- Materiale corpo impugnatura: Plastica, TPU, BK
- Materiale contatti: Metallo, CuZn, placcato oro
- Materiale portacontatti: Plastica, TPU, BK
- Durata meccanica: >100 cicli di accoppiamento
- Norme: IEC 61076-2-101
- Assegnazione pin: 1 BN, 2 BU, 3 WH, 4 GN, 5 PK, 6 YE, 7 BK, 8 GY, 9 RD, 10 VT, 11 GYPK, 12 RDBU
- Numero poli: 12
- Tipo di protezione (montato): IP65, IP67, IP68

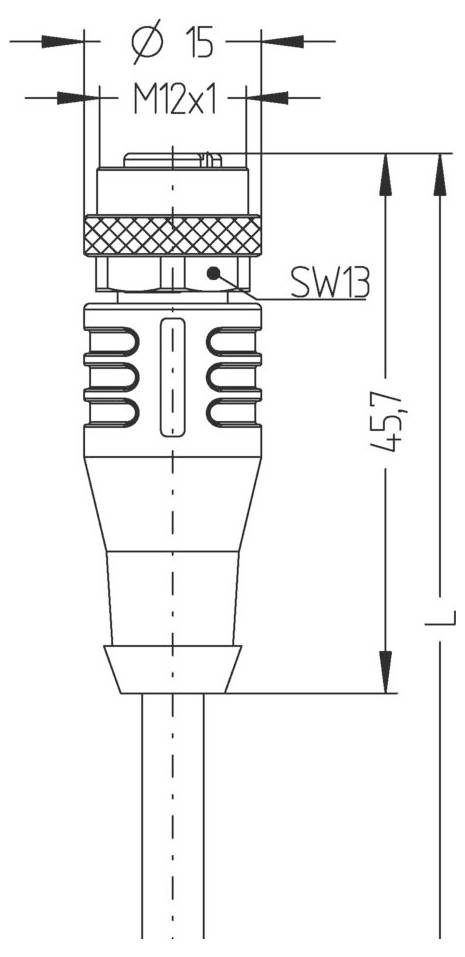

- Connettore: Presa, dritta, M12
- Portata massima di corrente per pin (a 40°C): 1.5 A.
- Temperatura ambiente: Da -30°C a +90°C.
- Grado di inquinamento: 3
- COLORI FILI: BN, BU, WH, GN, PK, YE, BK, GY, RD, VT, GYPK, RDBU
- Sezione del conduttore: 12 x 0,14 mm²
- Diametro esterno rivestimento: 6,00 mm
- Caratteristiche particolari: Non infiammabile, privo di alogeni, resistente all'idrolisi, privo di LABORATORI, resistente all'olio, resistente all'ozono, riciclabile, conforme a RoHS, resistente all'acido e all'acido, adatto per catene portacavi, resistente alle scintille di saldatura, resistente all'acqua di mare, privo di silicone, resistente alla torsione, resistente ai raggi UV
- Raggio di curvatura (mobile): Linea 12 x Ø
- Raggio di curvatura (fisso): Linea 5 x Ø
- Senza alogeni: sì
- QUALITÀ CAVO: S370, PUR, UL
- Versione: 18 x 0,10 mm
- Colore della guaina: BK, simile a RAL9005
- Materiale impugnatura: PP
- Materiale rivestimento del conduttore: PUR
- Tensione nominale del cavo: ≤300 V.
- Inserto per catene portacavi: ≥2 cicli MIO
- Intervallo di temperatura (catena portacavi): Da -25°C…+60°C.
- Intervallo di temperatura (mobile): Da -30°C...+90°C.
- Intervallo di temperatura (fisso): Da -40°C...+90°C.
- Torsione: +/-180°/m, ≥ 0,5 cicli MIO
- Codifica: A
- Resistenza di contatto 5 MΩ
- Terminazione: Estremità cavo aperta
- Materiale di copertura: Metallo, CuZn, nichelato
- Schermatura: sì
- Tipo
AL-WAKS12-5/S370
- Tipo prodotto
Cavo di collegamento per sensore o attuatore
- Lato collegamento A
presa dritta M12
- Lato collegamento B
cavo con estremità libere
- Numero di poli
12
- Lunghezza cavo
5.0 m
- Materiale del rivestimento
PUR
- Tensione nom.
30 V
- Corrente nominale
1.5 A
- Corrente nominale
1.5 A
- Ø esterno
6.00 mm
- Sezione del conduttore (cavo sensore/attuatore)
0.14 mm²
- Collegamento
Estremità del cavo aperte
- Tipo di filettatura collegamento
M12
- Tipo di filettatura collegamento e montaggio cavo
M12
- Codifica
A
- Materiale di contatto
CuZn
- Superficie di contatto
Placcato oro
- Caratteristiche
senza alogeni
- Min. temperatura
-40 °C
- Temperatura max.
90 °C
- Codice articolo produttore
8047002
- Contenuto
1 pz.
Documenti & Download
Scheda tecnica
Scheda tecnica 3553431 Escha 8047002 Cavo di collegamento per sensore o attuatore M12 5.0 m Numero di poli: 12 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3553431 Escha 8047002 Cavo di collegamento per sensore o attuatore M12 5.0 m Numero di poli: 12 1 pz.
Descrizione
Cavo di comando flessibile, privo di silicone e alogeni con elevata resistenza meccanica. Il cavo è resistente agli agenti chimici, all'idrolisi e ai microbi. L'inserto per catene portacavi ha un raggio di curvatura di min. 10xd possibile. Grazie alla sua resistenza alle scintille di saldatura il cavo è ideale per l'impiego flessibile nel settore della robotica, delle macchine utensili e della produzione con asportazione di trucioli. I cavi soddisfano i requisiti UL e CSA (UL10493/20549; cULus). Modello schermato con ottime proprietà EMC.
