Name: Escha 8053289 Linea di collegamento M12 5.0 m Numero di poli: 8 1 pz.
Brand: Escha
SKU: 3553449
Availability: BackOrder

Dati tecnici

COLORI DEI FILI: WH/OG; WH/GN; WH/BN; WH/BU
Sezione del conduttore: 4 x 2 x 0,14 mm²
Diametro esterno rivestimento: 6,40 mm
Caratteristiche speciali: Privo di alogeni, elevata flessibilità, resistente all'idrolisi, nessuna propagazione del fuoco, nessun gas corrosivo, privo di LABORATORI, resistente ai microbi, resistente all'olio, riciclabile, conforme a RoHS, resistente agli acidi e agli alcali, resistente all'acqua di mare, un ECE R 118, resistente ai raggi UV
Raggio di curvatura (mobile): Linea 10 x Ø
Raggio di curvatura (fisso): Linea 5 x Ø
Senza alogeni: sì
QUALITÀ CAVO: S3500, PUR, UL
Costruzione trefoli: 7 x 0,16 mm
Colore guaina: GN, simile a RAL6018
Materiale impugnatura: PE
Materiale rivestimento del conduttore: PUR
Tensione nominale linea: classificazione UL 30 V.
Intervallo di temperatura (mobile): Da -20°C...+60°C.
Intervallo di temperatura (fisso): Da -40°C...+80°C.
Codifica: X
Materiale di copertura: Metallo, CuZn, nichelato
Schermatura: sì
Resistenza di isolamento (lato a | lato B): ≥108 Ω
Numero di poli (lato a | lato B): 8
Connettore (lato a | lato B): Spina, dritta, M12;spina, dritta, RJ45
Schermatura (lato a | lato B): Con schermatura
Caratteristiche di trasmissione (pagina a | pagina B): Cat6a
Caratteristiche di trasmissione: Cat7
Allocazione (pagina a | pagina B): :T568B
Materiale contatti (lato a | lato B): Metallo, CuZn, placcato oro;metallo, CuSn, placcato oro
Materiale portacontatti (lato a | lato B): Plastica, PA,plastica
Durata meccanica (pagina a | pagina B): >100 cicli di accoppiamento;>750 cicli di accoppiamento
Norme (pagina a | pagina B): IEC 61076-2-109;IEC 60603-7-51
Materiale alloggiamento schermato (pagina a | pagina B): :Metal, CuZn, nichelato
Assegnazione dei pin (pagina a | pagina B): 1 WHOG, 2 OG; 3 WHGN, 4 GN; 5 WHBN, 6 BN; 7 WHBU, 8 BU;1 WHOG, 2 OG; 3 WHGN, 4 BU; 5 WHBU, 6 GN; 7 WHBN, 8 BN
Tipo di protezione (montato) (lato a | lato B): IP65, IP67, IP68;IP20
Carico di corrente per pin (a 40°C) (lato a | lato B): 0.5 a;1.0 A.
Temperatura ambiente (lato a | lato B): Da -30°C....+90°C;-40°C...+70°C.
Grado di inquinamento (lato a | lato B): 2;1
Tensione di dimensionamento (lato a | lato B): 50VAC; 60VDC; 60V
Corrente nominale: 0,5A
Materiale corpo impugnatura (lato a | lato B): Plastica, TPU, BK;plastica, TPE, BK

Tipo: IE-WASSX8.066-5-IE-RJ45SS8.002/S3500

Tipo prodotto: Linea di collegamento

Norma connettore: RJ45

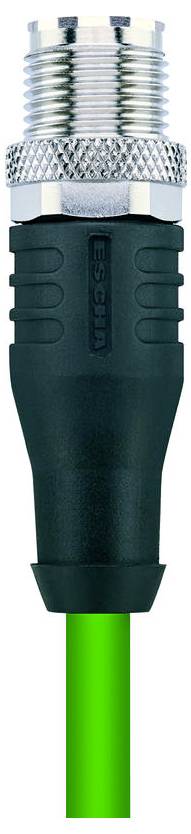

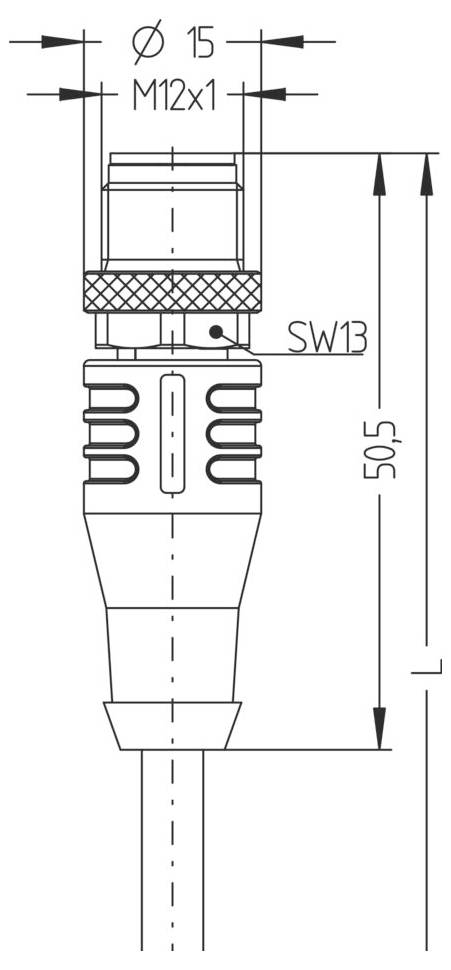

Lato collegamento A: spina dritta M12

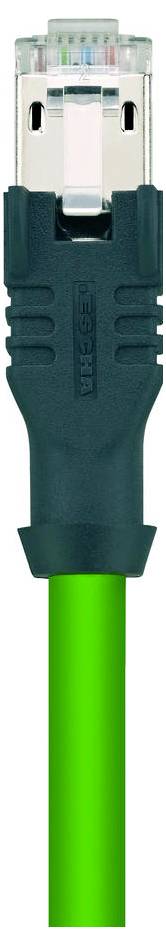

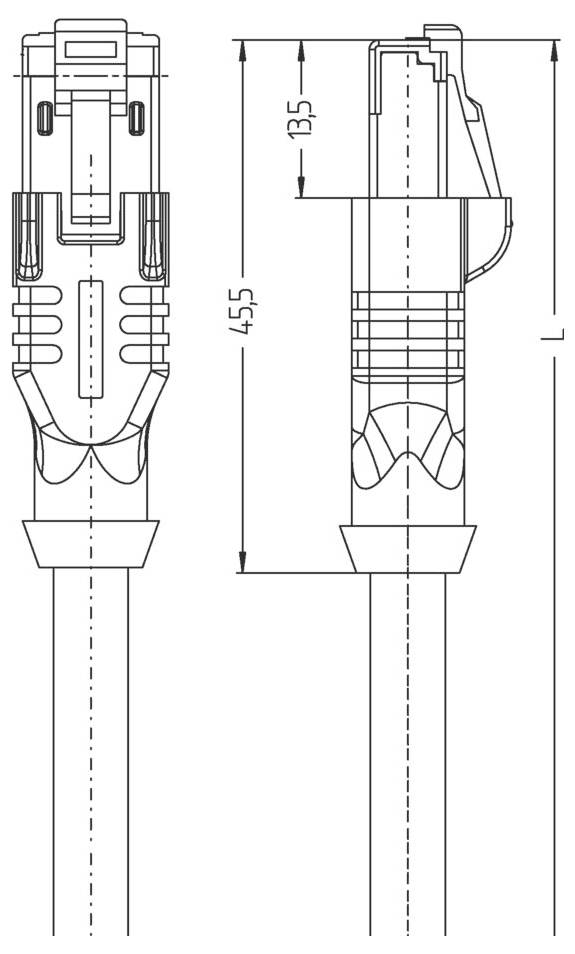

Lato collegamento B: Spina RJ45

Numero di poli: 8

Lunghezza cavo: 5.0 m

Materiale del rivestimento: PUR

Tensione nom.: 50 V/AC
60 V/DC
60 V

Corrente nominale: 0.5 A

Corrente nominale: 500 mA

Ø esterno: 6.40 mm

Sezione del conduttore (cavo sensore/attuatore): 0.14 mm²

Collegamento: spina M12

Colore: RAL 6018 (verde giallo)

Tipo di filettatura collegamento: M12

Tipo di filettatura collegamento e montaggio cavo: M12

Codifica: X

Materiale di contatto: CuZn

Superficie di contatto: Placcato oro

Caratteristiche: senza alogeni

Min. temperatura: -40 °C

Temperatura max.: 90 °C

Codice articolo produttore: 8053289

Contenuto: 1 pz.

Ø cavo: 6.40 mm

Documenti & Download

Scheda tecnica

Scheda tecnica 3553449 Escha 8053289 Linea di collegamento M12 5.0 m Numero di poli: 8 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3553449 Escha 8053289 Linea di collegamento M12 5.0 m Numero di poli: 8 1 pz.

Descrizione

Cavo pur schermato per una trasmissione dati sicura e industriale nella tecnologia di automazione e bus di campo. La linea soddisfa i requisiti di ULStyle 20963 e soddisfa i requisiti di Cat7 (elettr. Caratteristiche in conformità con EN50288-4-2). I materiali e la struttura costruttiva consentono una maggiore sollecitazione meccanica (abrasione, piegatura, vibrazione, ecc.) del cavo.

Testo tradotto automaticamente

Descrizione

Cavo pur schermato per una trasmissione dati sicura e industriale nella tecnologia di automazione e bus di campo. La linea soddisfa i requisiti di ULStyle 20963 e soddisfa i requisiti di Cat7 (elettr. Caratteristiche in conformità con EN50288-4-2). I materiali e la struttura costruttiva consentono una maggiore sollecitazione meccanica (abrasione, piegatura, vibrazione, ecc.) del cavo.
