Name: Escha 8071668 Presa a flangia 0.5 m Numero di poli: 8 1 pz.
Brand: Escha
SKU: 3553479
Availability: InStock

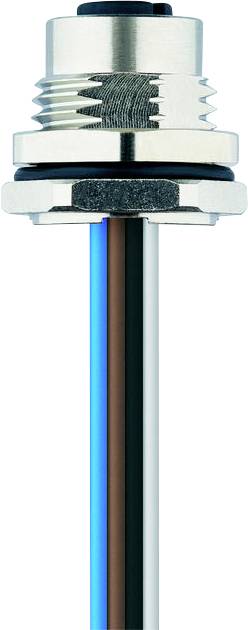

Un primo piano di un connettore elettrico cilindrico in metallo con tre fili colorati: blu, marrone e nero, che fuoriescono dalla parte inferiore.

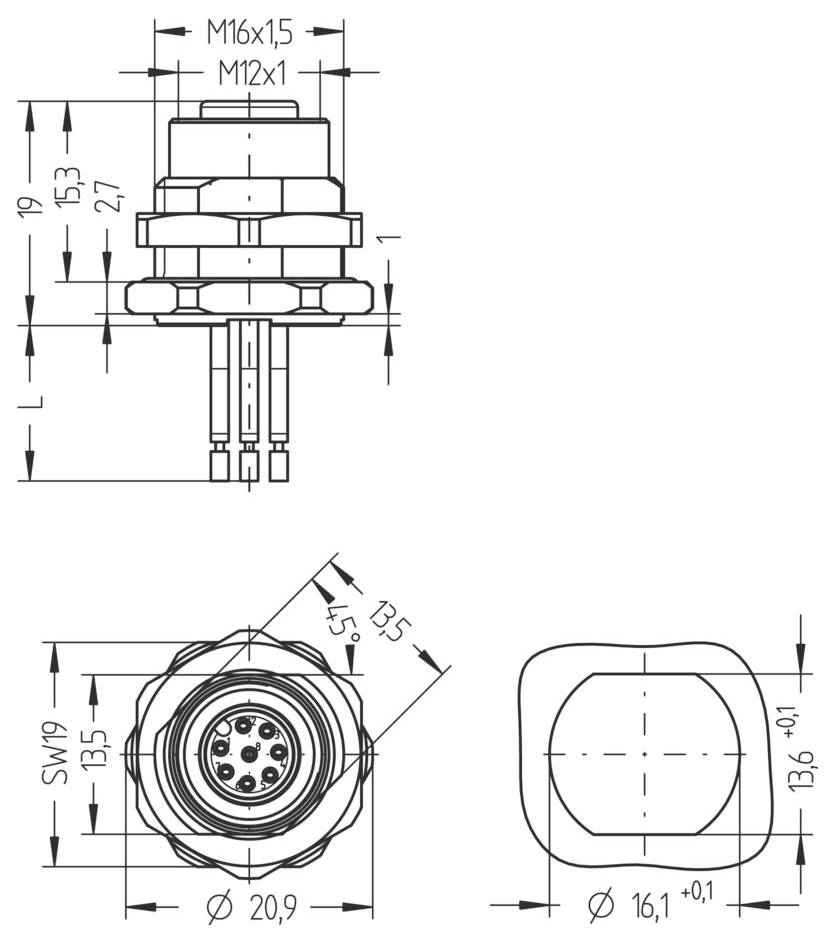

'Disegno tecnico di un connettore elettrico con dimensioni e misure dettagliate. Include viste dall'alto, frontale e inferiore.'

1/2

Tipo prodotto

Presa a flangia

Norma connettore

connettore Sensorik

Lato collegamento A

presa dritta M12

Lato collegamento B

cavo con estremità libere

Numero di poli

Scheda tecnica (PDF)

Consegna entro Mer 14 Ott

5 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (19,66 € / Pezzo)

19,66 €

IVA escl.

Solo 5 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tensione nominale: 30V
Resistenza di isolamento: ≥108 Ω
Materiale guarnizione (boccola): FPM/FKM
Materiale contatti: Metallo, CuZn, placcato oro
Materiale portacontatti: Plastica, PA GF, BK
Durata meccanica: >100 cicli di accoppiamento
Norme: IEC 61076-2-101
Assegnazione pin: 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
Numero poli: 8
Tipo di protezione (montato): IP65, IP67, IP68
Connettore: Presa, dritta, M12
Portata massima di corrente per pin (a 40°C): 2.0 A.
Temperatura ambiente: Da -30°C a +90°C.
Grado di inquinamento: 3
COLORI FILI: WH, BN, GN, YE, GY, PK, BU, RD
Sezione del conduttore: 8 x 0,25 mm²
Materiale impugnatura: PVC
Codifica: A
Tipo di collegamento: Collegamento cavetti
Filettatura di fissaggio: M16x1,5
Ricambio per: 8028120
Lunghezza cavo: 0.5 m
Materiale alloggiamento flangiato: Metallo, CuZn, nichelato
Materiale guarnizione esterna: NBR
Direzione di montaggio: Montaggio su parete posteriore (incl. Dado di fissaggio)
Apertura chiave dado di fissaggio: SW19

Tipo: AL-FHM12KUA8-0,5/M16

Tipo prodotto: Presa a flangia

Norma connettore: connettore Sensorik

Lato collegamento A: presa dritta M12

Lato collegamento B: cavo con estremità libere

Numero di poli: 8

Lunghezza cavo: 0.5 m

Tensione nom.: 30 V

Corrente nominale: 2.0 A

Corrente nominale: 2 A

Sezione del conduttore (cavo sensore/attuatore): 0.25 mm²

Collegamento: Cavetti

Tipo di filettatura collegamento e montaggio cavo: M16

Codifica: A

Materiale di contatto: CuZn

Superficie di contatto: Placcato oro

Tipo di montaggio collegamento sensore/attuatore: montaggio parete posteriore

Min. temperatura: -30 °C

Temperatura max.: 90 °C

Tipo di chiusura: A vite

Codice articolo produttore: 8071668

Contenuto: 1 pz.

Documenti & Download

Scheda tecnica

Scheda tecnica 3553479 Escha 8071668 Presa a flangia 0.5 m Numero di poli: 8 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3553479 Escha 8071668 Presa a flangia 0.5 m Numero di poli: 8 1 pz.

Descrizione

La tecnologia di collegamento standard Escha è sinonimo di varietà, qualità e affidabilità nelle classi di protezione IP67, IP68 e IP69. Grazie alle diverse forme di costruzione, codifiche e una vasta gamma di qualità dei cavi, troverete la soluzione adatta per ogni applicazione. Che si tratti di connettori circolari M8, M12 o M23, RJ45 o connettore per valvole, tutti i prodotti sono disponibili in molte lunghezze di cavo. I pratici distributori a T e Y, i connettori da incasso, gli adattatori e i moduli i/o consentono un cablaggio flessibile.
