Name: Escha 8071810 Spina a flangia M16 0.5 m Numero di poli: 8 1 pz. Pezzo
Brand: Escha
SKU: 3553483
Availability: InStock

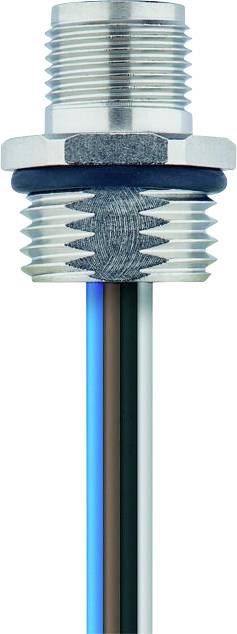

Un primo piano di un sensore metallico filettato con fili blu, neri e marroni che fuoriescono dalla parte inferiore.

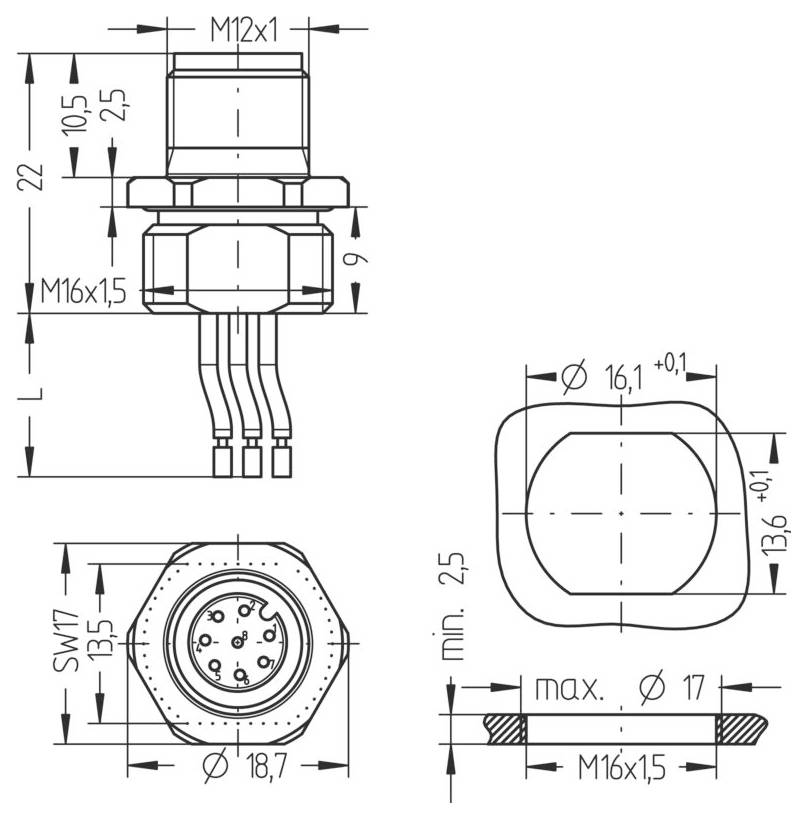

Disegno tecnico di un connettore circolare con dimensioni. Vista dall'alto mostra filettature M12x1 e tre spine; vista laterale illustra la lunghezza e la filettatura.

1/2

Tipo prodotto

Spina a flangia

Lato collegamento A

spina dritta M12

Lato collegamento B

cavo con estremità libere

Numero di poli

Lunghezza cavo

0.5 m

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mar 3 Nov

1 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (22,99 € / Pezzo)

22,99 €

IVA incl.

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tensione nominale: 30V
Resistenza di isolamento: ≥108 Ω
Materiale contatti: Metallo, CuZn, placcato oro
Materiale portacontatti: Plastica, PA GF, BK
Durata meccanica: >100 cicli di accoppiamento
Norme: IEC 61076-2-101
Assegnazione pin: 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
Numero poli: 8
Tipo di protezione (montato): IP65, IP67, IP68
Connettore: Spina, dritta, M12
Portata massima di corrente per pin (a 40°C): 2.0 A.
Temperatura ambiente: Da -30°C a +90°C.
Grado di inquinamento: 3
COLORI FILI: WH, BN, GN, YE, GY, PK, BU, RD
Sezione del conduttore: 8 x 0,25 mm²
Materiale impugnatura: PVC
Codifica: A
Tipo di collegamento: Collegamento cavetti
Filettatura di fissaggio: M16x1,5
Ricambio per: 8028072
Lunghezza cavo: 0.5 m
Materiale alloggiamento flangiato: Metallo, CuZn, nichelato
Materiale guarnizione esterna: NBR
Direzione di montaggio: Montaggio su parete anteriore (senza dado di fissaggio)

Tipo di imballaggio: Pezzo

Tipo: AL-FVM12SUA8-0,5/M16

Tipo prodotto: Spina a flangia

Lato collegamento A: spina dritta M12

Lato collegamento B: cavo con estremità libere

Numero di poli: 8

Lunghezza cavo: 0.5 m

Tensione nom.: 30 V

Corrente nominale: 2.0 A

Corrente nominale: 2 A

Sezione di collegamento (max.): 0.25 mm²

Sezione del conduttore (cavo sensore/attuatore): 0.25 mm²

Collegamento: Cavetti

Tipo di filettatura collegamento: M16

Tipo di filettatura collegamento e montaggio cavo: M16

Codifica: A

Materiale di contatto: CuZn

Tipo di montaggio collegamento sensore/attuatore: montaggio parete anteriore

Min. temperatura: -30 °C

Temperatura max.: 90 °C

Codice articolo produttore: 8071810

Contenuto: 1 pz.

Documenti & Download

Scheda tecnica

Scheda tecnica 3553483 Escha 8071810 Spina a flangia M16 0.5 m Numero di poli: 8 1 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3553483 Escha 8071810 Spina a flangia M16 0.5 m Numero di poli: 8 1 pz. Pezzo

Descrizione

La tecnologia di collegamento standard Escha è sinonimo di varietà, qualità e affidabilità nelle classi di protezione IP67, IP68 e IP69. Grazie alle diverse forme di costruzione, codifiche e una vasta gamma di qualità dei cavi, troverete la soluzione adatta per ogni applicazione. Che si tratti di connettori circolari M8, M12 o M23, RJ45 o connettore per valvole, tutti i prodotti sono disponibili in molte lunghezze di cavo. I pratici distributori a T e Y, i connettori da incasso, gli adattatori e i moduli i/o consentono un cablaggio flessibile.
