Espansione e demo board per Raspberry Pi

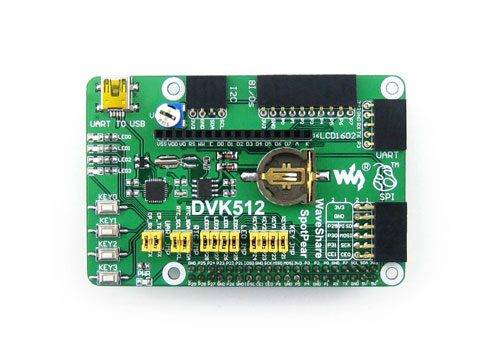

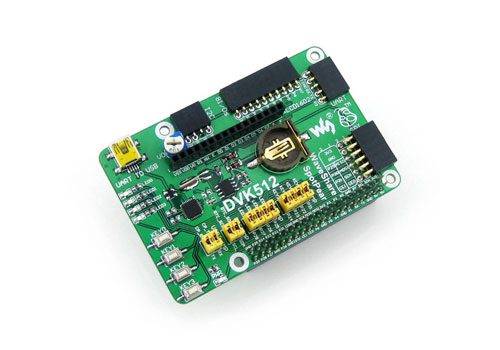

Ideale per essere utilizzata in abbinamento a Raspberry Pi (Raspberry Pi 3 B+, Raspberry Pi 3 B, Raspberry Pi 2 tipo A+, Raspberry Pi 2 tipo B+ e Raspberry Pi 2 tipo B), dispone di connettore per interfaccia UART, SPI, I2C, connettore per display LCD16x2, connettore GPIO Raspberry Pi, 4 pulsanti e 4 LED configurabili dall’utente, buzzer, trimmer, RTC e convertitore da USB a UART. La confezione comprende la scheda DVK512, quattro cavetti con connettore (2 con fili rosso e nero e 2 con 4 fili colorati) e CD rom contenente: manuale utente (in Inglese), documentazioni di sviluppo (configurazione Raspbian, installazione libreria C), Raspbian (immagine del sistema configurato per Raspberry), schema elettrico (PDF) ed esempi in C (Linux API source code).

Programmi di esempio in C disponibili sul CD rom

LED (I/O)
Convertitore di Livello Logico (I/O)
Joystick (I/O)
Pulsanti (I/O)
PCF8563 (RTC)
PCF8591 (AD/DA)
LSM303DLHC (I2C)
L3G4200D (SPI)
CP2102 (UART)
GPS (UART)
IRM (I/O)
DS18B20 (1-WIRE Thermometer)
LCD1602 (I / Os LCD)
BUZZER (PWM)

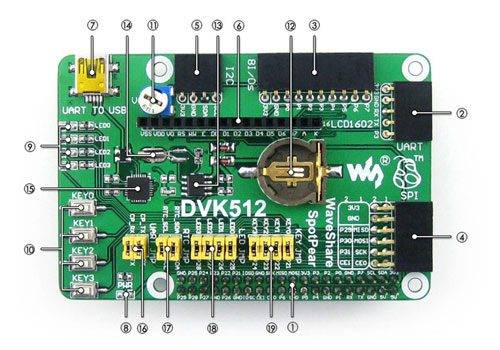

Dettagli
1) Connettore per connessione a Raspberry Pi
2) Interfaccia UART: si collega facilmente a moduli come RS232, RS485, USB to UART, ecc
3) Interfaccia 8 I/O per collegamento moduli a 8 pulsanti, convertitore di livello logico, ecc
4) Interfaccia SPI per moduli come AT45DBXX Data flash, L3G4200D Board, ecc.
5) Interfaccia I2C per moduli I2C come il PCF8574, PCF8563, RTC Board, LSM303DLHC Board, ecc.
6) Interfaccia per display LCD 16×2
7) Connettore mini USB
8) LED indicatore alimentazione
9) 4 LED utente
10) 4 pulsanti utente
11) Trimmer: per la regolazione del contrasto del display LCD1602
12) Porta batteria per RTC
13) PCF8563: RTC
14) Quarzo per RTC
15) CP2102: convertitore da USB a UART, per il debug
16) Jumper CP2102
17) Jumper RTC
18) Jumper LED utente
19) Jumper Pulsanti utente
