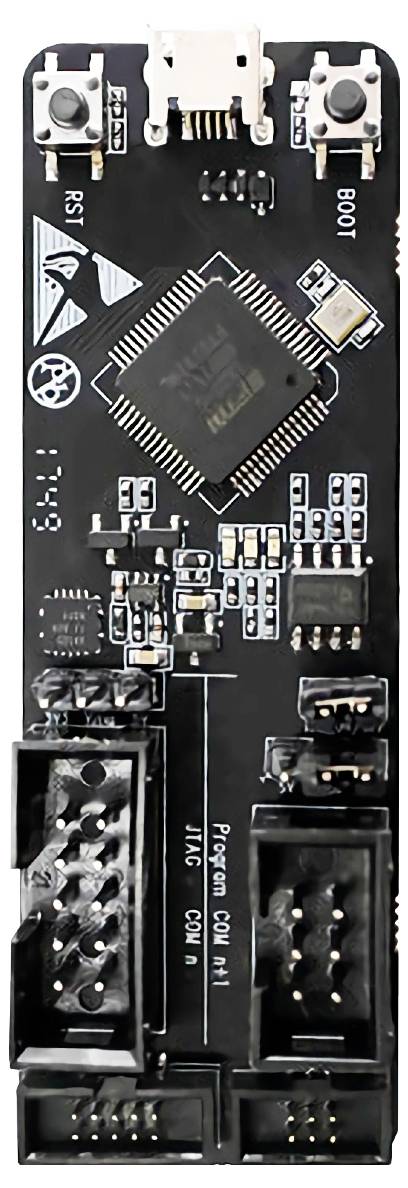

Espressif ESP-PROG Scheda di sviluppo

ESP-prog è uno degli strumenti di sviluppo e debug di Espressif e offre funzionalità quali il download automatico del firmware, la comunicazione seriale e il debug JTAG. Il download automatico del firmware e le funzioni di comunicazione seriale di ESP-prog sono supportate da ESP8266, ESP32, ESP32-S2, ESP32-S3 ed ESP32-C3, mentre il debug JTAG è supportato solo da ESP32, ESP32-S2, ESP32-S3 ed ESP32-C3.

ESP-prog può essere facilmente collegato a un PC con un solo cavo USB. Il PC è quindi in grado di identificare le interfacce di programma e JTAG (funzioni) della scheda in base ai numeri di porta.

Poiché la tensione di alimentazione può essere diversa su diverse schede utente, ciascuna delle interfacce ESP prog può essere alimentata tramite connettori da 5 V o 3,3 V per garantire la compatibilità di corrente. L'alimentazione di ESP-prog può essere commutata tra 3,3 V e 5 V, ma i segnali RX/TX e JTAG sono sempre al livello di 3,3 V.
