Expansion Display 16x2 per Sistema Mercury
Codice produttore
Articolo n°:
30 Pezzo(i)
Vendita e spedizione:
spedizione gratuita a partire da 122,95 € valore dell'ordine con questo fornitore
Numero
Totale
18,85 €
IVA escl.
6,15 €
Descrizione

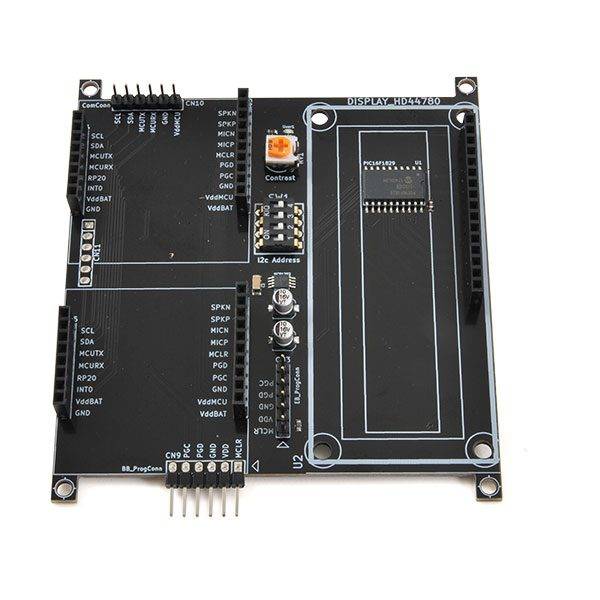

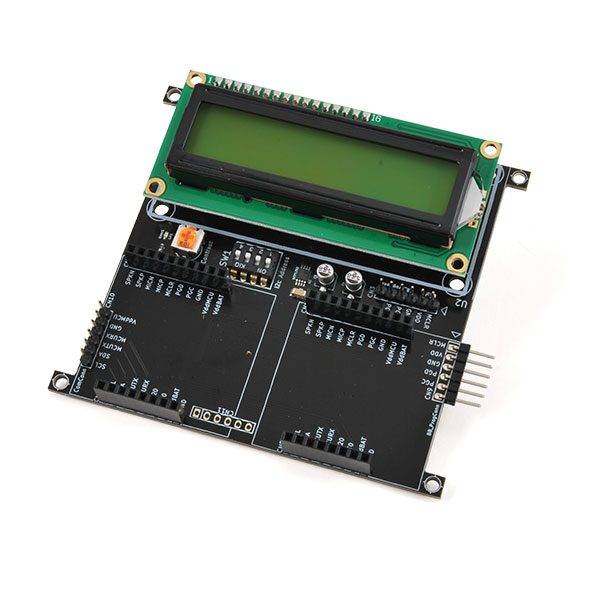

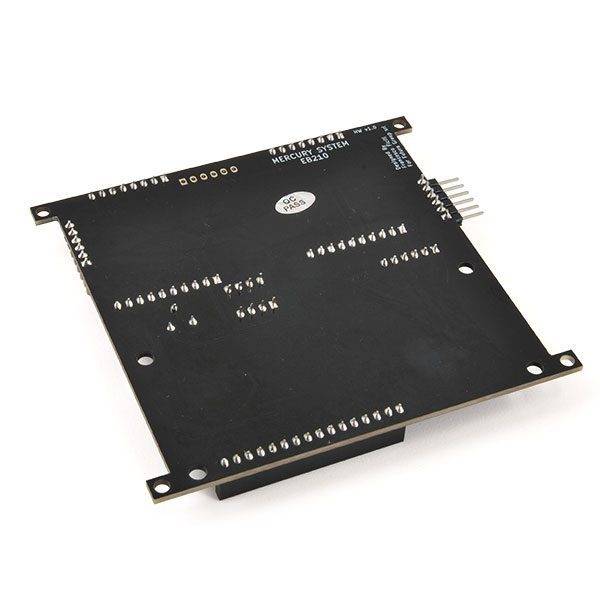

Scheda di espansione per sistema Mercury che integra un display LCD alfanumerico 16×2. Consente di collegare schede Mercury in configurazione planare e nel contempo da la possibilità di realizzare una semplice interfaccia utente. Il cuore del sistema è un microcontrollore RISC PIC16F1829 a 8 bit, prodotto da Microchip Technology Inc.
Caratteristiche Board
Tipologia Board: Expansion Board (EB)
I2C Bus
Indirizzamento: 4 Dip Switch
Descrizione periferica: Display LCD alfanumerico 16×2
Caratteristiche hardware
Mercury Connectors #1 #2: per interfacciare la board con le altre schede appartenenti alla famiglia Mercury
Address Dip Switch: Dip Switch per impostare l’indirizzo della scheda all’interno del sistema Mercury.
Microcontrollore: PIC16F1829 main controller board.
EB Programmer Connector: PicKit 3 Connettore programmatore / debugger Microchip. Si collega direttamente alla porta MCU di debug EB (Expansion Board), per consentire funzionalità avanzate di debug e programmazione.
BB Program&Debug Connector: PicKit 3 Connettore programmatore / debugger Microchip. Si collega direttamente alla porta MCU di debug della BB (Base Board), per consentire funzionalità avanzate di debug e programmazione.
Display: display LCD 16×2 alfanumerico.
Display Contrast Reg.: potenziometro per la regolazione del contrasto.
Buses Expansion: connettori di espansione per l’alimentazione e connessione I2C e UART.
Caratteristiche microcontrollore
Tipo di memoria: Flash
Memoria: 14 KB
CPU Speed (MIPS): 8
RAM Bytes: 1,024
Data EEPROM (bytes): 256
Digital Communication Peripherals: 1-UART, 1-A/E/USART, 1-SPI, 1-I2C1-MSSP(SPI/I2C)
Capture/Compare/PWM Peripherals: 2 CCP, 2 ECCP
Timer: 4 x 8-bit, 1 x 16-bit
ADC: 12 ch, 10-bit
Comparatori: 2
Range temperatura: -40°C ~ 125°C
Tensione di lavoro: 1.8~5.5 V
Pin Count: 20
XLP: si
Mercury System
Mercury System (in breve, MS) è un sistema modulare per lo sviluppo di connettività e applicazioni IoT. Il sistema utilizza vari tipi di schede elettroniche (unità logica, modem, scheda slave dotata di sensori e attuatori, schede di potenza …) e una completa struttura SW che permette la realizzazione di applicazioni complesse. Scalabilità, facilità d’uso e modularità sono fattori chiave e sono garantiti dall’uso di un insieme eterogeneo di componenti che consentono di assemblare il sistema come una costruzione realizzata con mattoncini LEGO©.
Il set di schede che compone il Sistema Mercury è costituito dalle seguenti “famiglie”:
• Base Board (BB): È il “cervello” di tutto il Sistema Mercury e contiene l’unità logica principale, diversi bus di comunicazione e i connettori per interfacciare gli slave. Contiene inoltre un semplice sistema di alimentazione e un’unità di ricarica per una singola cella LiPo (in grado di soddisfare i requisiti di alimentazione di sistemi più semplici). Può esistere in diverse varianti, a seconda dell’unità di microcontrollore utilizzata.
• Modem Board (MB): questa è la scheda che consente la connettività di rete. Può esistere in diverse varianti, a seconda dell’interfaccia di rete (GSM / GPRS, Wi-Fi, BT, Radio …). È interfacciata alla scheda base con una linea seriale dedicata.
• Power Board (PB): è la scheda che consente di soddisfare il particolare fabbisogno energetico del sistema, quando è necessario. Possono variare a seconda del particolare fabbisogno energetico da soddisfare (alta potenza, raccolta solare, raccolta piezoelettrica, ecc.).
• Slave Board (SB): sono le periferiche del sistema e variano a seconda del sensore o dell’attuatore montato specifico. Esempi tipici sono SB con relè, sensori di temperatura, controller LED RGB, servoregolatore, accelerometro, ecc. Comunicano con il BB con I2C o UART e un set di comandi dedicato.
• Expansion Board (EB): sono le schede che consentono la connessione planare delle schede Mercury. Ci sono varianti che possono contenere display, porta batteria, ecc.
• Brain-Less Board (BL): queste sono le schede senza controller. In generale contengono sensori o attuatori veramente semplici che non necessitano dell’interfaccia bus. Sono un’alternativa alle schede slave per applicazioni che richiedono costi contenuti.
Le Slave Board e le Modem Board sono pre-programmate con un Firmware che implementa un set di comandi dedicato per una gestione di alto livello, mentre le Base Board sono dotate di un framework Software che fornisce tutti i servizi di basso livello (sistema operativo, driver di periferica, servizi di sistema, ecc.), lasciando all’utente solo lo sviluppo della logica a livello di applicazione.
Mercury System Framework
Mercury System Framework (MSF) è un framework Software stratificato appositamente progettato per supportare lo sviluppo di applicazioni con il Sistema Mercury. Fornisce all’utente un set completo di funzionalità di base per interfacciare facilmente le Slave Board (SB) e le Modem Board (MB) così come alcuni servizi di sistema Software e infrastrutturali.
Il framework è costituito dai seguenti componenti:
HAL (Hardware Abstraction Layer): lo scopo di questo livello è di astrarre le dipendenze Hardware ai livelli superiori.
SML (System Management Layer): lo scopo di questo livello è quello di fornire servizi per la gestione dei bus di comunicazione (I2C, UART) e per la gestione della Modem Board (WiFi, BT, GSM / GPRS). Fornisce anche un set di servizi di sistema, come System Power Management, RTCC, terminale USB, ecc.
È diviso in due componenti principali:
PML: livello di gestione delle periferiche
SSL: livello dei servizi di sistema
OSL (Operative System Layer): questo layer è costituito da un RTOS leggero che fornisce servizi di base al sistema, come le tabelle di pianificazione per le varie attività, eventi, timer SW, allarmi, ecc.
Le Schede Slave del Sistema Mercury
Il layout delle schede Mercury Slave è standardizzato, al fine di semplificare l’interfacciamento con la Base Board e garantire un alto livello di modularità e scalabilità. Ogni scheda slave è dotata di una linea di comunicazione I2C (Inter Integrated Circuit) e di un dip-switch a quattro posizioni per impostare dinamicamente l’indirizzo bus della scheda slave. Gli indirizzi da 0x01 a 0x0F sono disponibili per gli Slave, mentre l’indirizzo 0x00 è riservato per le comunicazioni broadcast. In questo modo è possibile collegare fino a 15 dispositivi alla Base Board utilizzando lo schema di indirizzamento dinamico. Questo numero può essere persino aumentato riprogrammando lo Slave con un indirizzo fornito dal software. Inoltre, due linee digitali open collector collegate agli interrupt esterni della scheda base sono fornite per le schede slave che devono fornire interrupt asincroni. Inoltre, le schede slave che richiedono una larghezza di banda più elevata e la comunicazione peer-to-peer possono essere interfacciate utilizzando un ulteriore canale UART.
Esistono diverse sottofamiglie di Slave Board:
Slave Board Sensore
Slave Board Attuatore
Slave Board di comunicazione
Slave Board di interfaccia
Slave Baord speciali
La Tabella seguente fornisce alcuni esempi per ogni sottofamiglia:
Sottofamiglie Esempi
Slave Board Sensore Ultrasuoni, infrarossi, temperatura e umidità, PIR, sensore gas, qualità dell’Aria, termocoppia, umidità, ingresso analogico, accelerometro
Slave Board Attuatore Relè, High-Side Driver, Low-Side Driver, Servo, Motore DC, Stepper Motor, Neopixel
Slave Board di comunicazione RS232, RS485, CAN, LIN, Ethernet, Bluetooth
Slave Board di interfaccia Display OLED, Tastiera, Mini-Joystick
Slave Baord speciali SD Card, decoder MP3
