FD2G14 Eltako Gateway DALI Guida DIN

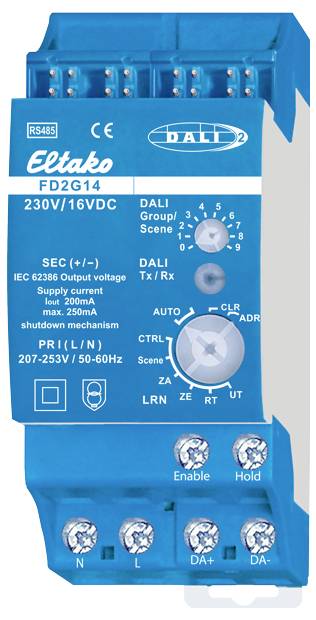

Gateway DALI-2, bidirezionale. Perdita in stand-by solo 1 watt. certificato DALI-2. DALI-2 è l'ultima generazione dello standard DALI con funzionalità avanzate. I dispositivi DALI-2 supportano anche tutte le precedenti funzioni DALI e sono quindi retrocompatibili. Dispositivo di installazione in serie per il montaggio su guida portante DIN-EN 60715 TH35. 2 unità modulari = 36 mm di larghezza, 58 mm di profondità. Collegamento al bus Eltako-RS485. Cablaggio trasversale solo bus con ponticello. Funzionamento in connessione con FAM14. Tensione di alimentazione 230V/50Hz sui morsetti N e L. sui morsetti DA +/- viene fornita tensione conforme a IEC 62386 per i dispositivi DALI. Corrente di uscita 200mA/max. 250 ma. Tempo di accensione max. 250 ms. In caso di cortocircuito, l'alimentatore disattiva la tensione di alimentazione. È presente un meccanismo per i tentativi di accensione ciclica. È possibile utilizzare fino a 64 dispositivi operativi DALI e DALI-2 e 64 sensori DALI-2 tenendo conto della corrente di uscita sul dispositivo FD2G14. Con il gateway FD2G14 vengono controllati i dispositivi DALI con TELEGRAMMI del sensore EnOcean. È possibile controllare i gruppi 0-15 e anche decomandare il comando di trasmissione. Inoltre, le scene DALI 0-15 possono essere controllate. Le installazioni DALI che devono essere completamente controllate con la FD2G14 devono quindi essere configurate in gruppi 0-15. La valutazione dei sensori DALI-2 può essere configurata e attivata tramite PCT14. I messaggi DALI-2 Event possono essere interpretati e trasmessi sul BUS RS485 utilizzando il morsetto Hold. In questo modo è possibile un'uscita nella rete radio Enocean tramite FTD14. La FD2G14 memorizza internamente il valore di regolazione per ciascuno dei gruppi 0-15 e fornisce questo valore come Rück­meldung. In questo modo vengono generati telegrammi di feedback. La FD2G14 occupa 16 indirizzi di dispositivi BR14. Il feedback degli indirizzi dei dispositivi corrisponde in ordine crescente ai valori di regolazione della luminosità dei gruppi DALI 0-15. Il feedback può essere convertito con PCT14 individualmente per gruppo di telegramma di valore di attenuazione (%) in telegramma a pulsante (on/off). In questo modo è possibile controllare con il feedback degli attuatori BR14. La FD2G14 svolge la funzione di DALI-Masters e di alimentatore DALI. Tramite i commutatori rotanti è possibile programmare solo i pulsanti per i gruppi 0-8 e le scene DALI 0-9. I telegrammi di comando per i gruppi 9-15 e le scene 10-15 sono possibili solo con le voci in PCT14. A partire dalla settimana di produzione 30/19-13, la FD2G14 può essere utilizzata come dispositivo di trasmissione FD2G14 a canale singolo, che viene impostato quando viene assegnato l'indirizzo del dispositivo. Attenzione: I pulsanti radio richiedono sempre un doppio clic durante l'apprendimento manuale nella FD2G14! Per CLR è sufficiente un semplice clic. Un pulsante di direzione o un pulsante universale con lo stesso ID e tasto non possono essere programmati più volte in gruppi diversi. Si applica sempre l'ultimo gruppo selezionato. Un pulsante può quindi commutare solo un gruppo o con broadcast tutti i gruppi. È possibile programmare un FBH per gruppo. Durante l'apprendimento manuale, questo agisce sempre indipendentemente dalla luminosità. Con PCT14 è anche possibile impostare la soglia di luminosità. Per l'FBH di tutti i gruppi, il tempo di ritardo per lo spegnimento dopo il mancato movimento può essere impostato insieme in minuti (1..60). L'impostazione predefinita è 3 minuti.
