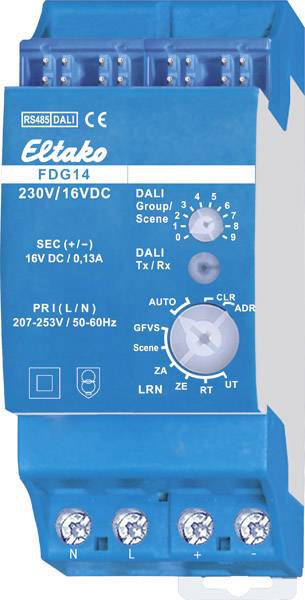

FDG14 Eltako Gateway Guida DIN

Gateway DALI, bidirezionale. Perdita da stand-by solo 1 watt. Collegamento al telecomando Eltako-bus RS485. Cablaggio trasversale solo bus con ponticello. Tensione di alimentazione 230 V ai morsetti N e L. I morsetti DALI +/- 16V DC/essere 130mA fino a un massimo di 64 pezzi DALI-dispositivi. Con questo gateway DALI con stazioni radio enocean. A partire da la produzione settimana 14/16 i gruppi 0-15 ed anche il comando broadcast zainetto. Inoltre, è possibile scene DALI 0-15. DALI-le installazioni che funzionano con il FDG14 controllato completamente, è necessario quindi in gruppi 0-15. Il software di configurazione o moduli di comando a tale scopo vengono utilizzati di rinomati produttori di componenti DALI (ad es. tridonic DALI XC). Il FDG14 memorizza interno il modulo DIMM per ciascun dei gruppi 0-15 e questo valore come risposta. In questo modo sono le stesse ruckmeldetelegramme genera, come nel caso di un FUD6114. Il FDG14 utilizza 16 BR14-indirizzi. I messaggi di indirizzi rispondono in ordine crescente il modulo DIMM valori della gruppi DALI 0-15. Le valutazioni possono essere individualmente con PCT14 per gruppo di valore di regolazione istantaneo (%) sul pulsante tele grammi (on/off). In questo modo è possibile con il feedback BR14-attuatori. Il FDG14 soddisfa la funzione del DALI-master e il DALI-alimentazione. Tramite l'interruttore rotante possono solo per i gruppi 0-8 e il DALI-scene possono essere 0-9. Ansteuer-Telegramme per i gruppi 9-15 e le scene 10-15 sono solo voci in PCT14. Attenzione: pulsante radio richiedono l'intervallo di inserimento nell'FDG14 sempre un doppio clic! In caso di CLR è sufficiente un semplice clic. Un pulsante di direzione o universale con lo stesso ID e tasto non può più ingressi possono essere assegnati in diversi gruppi. Si Considera sempre l'ultimo gruppo selezionato. Un pulsante può essere usato solo un gruppo o tutti i gruppi con broadcast. Per gruppo può anche essere programmati un FBH. Questo manuale è sempre l'apposito luminosità indipendenti. Con PCT14 si può utilizzare anche la soglia di luminosità. Per la FBH di tutti i gruppi può essere il tempo di ritardo per lo spegnimento non in movimento minuti (1..60). Default sono 3 minuti.

Testo tradotto automaticamente.
