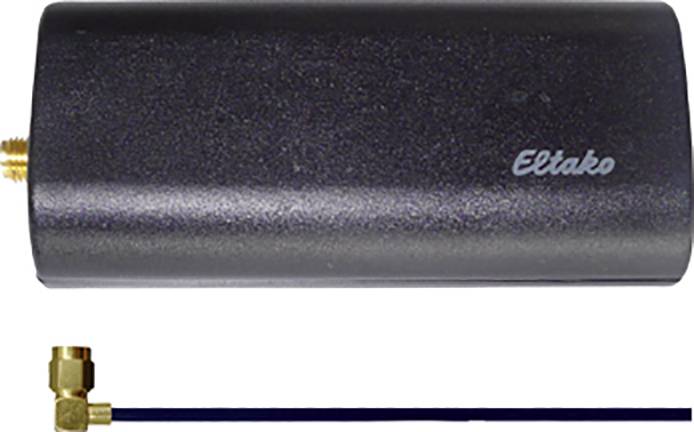

FEM Eltako senza fili Modulo antenna di ricezione Da parete

Modulo antenna di ricezione radio per il sub-bus RS485. Perdita in stand-by solo 0,5 Watt Presa SMA per antenna piccola in dotazione. Quando si collega un'antenna radio più grande FA250 o FA200 in posizione ottimizzata, la portata di ricezione può essere aumentata. Dimensioni alloggiamento LxLxA: 78x40x22mm. Se necessario, è possibile installare fino a tre moduli di ricezione radio nel proprio mini alloggiamento in qualsiasi punto dell'edificio in aggiunta a un FAM14 e con un cavo Sub-Bus schermato a 4 fili (ad es. Linea telefonica) tramite un gateway FGW14 collegato al bus principale. A tale scopo, collegare i morsetti RSA/RSB del fem ai morsetti RSA2/RSB2 del FGW14. Collegare anche i morsetti +12V/GND del fem ai morsetti +12V/GND del FGW14. Il cablaggio di più fem deve essere effettuato con un cavo sotto forma di catena, come richiesto per i sistemi bus RS485. Non è consentito un cablaggio a forma di stella con un cavo per ogni fem. Per ciascuno dei tre moduli di ricezione radio, il ponticello deve essere inserito in una posizione diversa. A tale scopo, aprire con cautela l'alloggiamento nel punto previsto sul lato stretto con un cacciavite. Larghezza lama 6,5mm Dick max. 1,5 mm.
