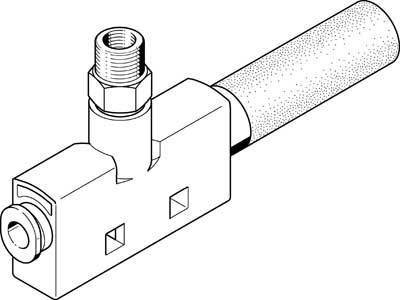

disegno a linee/diagramma
disegno a linee/diagramma
FESTO ugello di aspirazione del vuoto VN-14-H-T4-PQ2-VA5-RO2 547706 G 1/4 Larghezza nom 1.4 mm Materiale cassa Plastica
EAN:
Codice produttore
Articolo n°:
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
68,84 €
3
3% = 1,91 €
66,93 €
5
4% = 2,67 €
66,17 €
10
5% = 3,18 €
65,66 €
25
5% = 3,75 €
65,09 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (68,84 € / Pezzo)
68,84 €
IVA escl.
Highlights & Dettagli
Dati tecnici
- Tipo silenziatore: Aperto
- Tipo di fissaggio: Con foro passante
- Con accessori
- Tempo di aerazione alla pressione di esercizio nominale: 0,5 s.
- Pressione di esercizio: 1... 8 bar
- Pressione di esercizio per max. Flusso di aspirazione: 5,1 bar
- Pressione di esercizio per vuoto max.: 5 bar
- Mezzo di funzionamento: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
- Posizione di montaggio: qualsiasi
- Caratteristica dell'estrattore: Alto vuoto
- Standard
- Nota sul supporto di funzionamento e di controllo: Non è possibile il funzionamento lubrificato
- Funzione integrata: Silenziatore aperto
- Struttura costruttiva: A forma di T
- Classe di resistenza alla corrosione KBK: 1 - bassa resistenza alla corrosione
- Max. Coppia di serraggio: 0,5 Nm
- Max. Flusso volumetrico di aspirazione contro l'atmosfera: 51,6 l/min
- Max. Vuoto: 0,88
- Temperatura media: 0... 60 °C
- Pressione di esercizio nominale: 6 bar
- Diametro nominale ugello lavico: 1,4 mm
- Collegamento pneumatico 1: QS-6
- Collegamento pneumatico 3: Silenziatore aperto
- Peso del prodotto: 42 g
- Passo: 18 mm
- Livello di pressione sonora alla pressione di esercizio nominale: 69 dB(A)
- Temperatura ambiente: 0... 60 °C
- Collegamento a vuoto: G1/4
- Materiale filettatura di collegamento: Lega per impastare alluminio
- Materiale guarnizioni: NBR
- Materiale ugello di cattura: POM
- Materiale alloggiamento: Rinforzato IN POM
- Materiale silenziatore: Alluminio pressofuso
- POM
- Schiuma PU
- Ugello per getto in materiale: Lega per impastare alluminio
- Materiale raccordo a vite: Ottone
- Nichelate
- Nota sul materiale: Senza rame e PTFE
- Contiene tessuti CONTENENTI LABORATORI
- Compatibile RoHS
- Fluido utilizzato
Aria compressa
- Tipo
547706
- Tipo prodotto
ugello di aspirazione del vuoto
- Materiale alloggiamento
Plastica
- Collegamento
G 1/4
- Pressione max
8 bar
- Temperatura di esercizio
0 °C (min)
- Min. temperatura operativa
0 °C
- Codice articolo produttore
547706
- Pressione operativa (min.)
1 bar
- Materiale sigillante
NBR
- Peso
42 g
- Intervallo temperatura media
0 fino a +60 °C
- Max. Temperatura media
+60 °C
- Min. Temperatura media
0 °C
- Valvola intermedia
Aria compressa
- Larghezza nominale
1.4 mm
- Max. Temperatura ambiente
+60 °C
- Min. Temperatura ambiente
0 °C
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2204430 FESTO ugello di aspirazione del vuoto VN-14-H-T4-PQ2-VA5-RO2 547706 G 1/4 Larghezza nom 1.4 mm Materiale cassa Plastica
