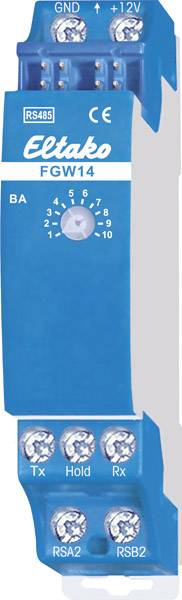

FGW14 Eltako RS485-Bus Gateway LAN Guida DIN

Gateway più volte. Bidirezionale. Perdita in stand-by solo 0,5 Watt Dispositivo di installazione in serie per il montaggio su guida portante. Il gateway è larghezza di solo 1 TE, ma utilizzabile più volte: per einkoppeln fino a un massimo di tre moduli di ricezione radio, per il collegamento diretto tramite l'interfaccia RS232 con il PC, per il collegamento con i vecchi il serie 12 o come di due connettori bus RS485-autobus della serie 14. Collegamento al telecomando Eltako-bus RS485. Cablaggio trasversale bus e alimentazione di corrente con ponticello. La funzione hold il morsetto è con il FAM14 o FTS14KS. Ricezione radio vengono in parallelo con i morsetti sub-bus RSA2 e RSB2 e il cavo di alimentazione morsetti GND e +12V. Fino a 10 moduli di input pulsante FTS12EM possono essere in sequenza morsetti sub-bus RSA2 e RSB2, eventualmente in serie con moduli di ricezione radio FEM. Il collegamento al PC avviene tramite il collegamento ai morsetti TX e RX. Serie 12 attuatori vengono morsetti sub-bus RSA2 e RSB2. Una connessione hold qui c'è. Una seconda serie 14-Bus viene azionato attraverso i morsetti RSA2/RSB2. Le impostazioni della modalità di funzionamento interruttore girevole BA avviene in base istruzioni per l'uso.

Testo tradotto automaticamente.
