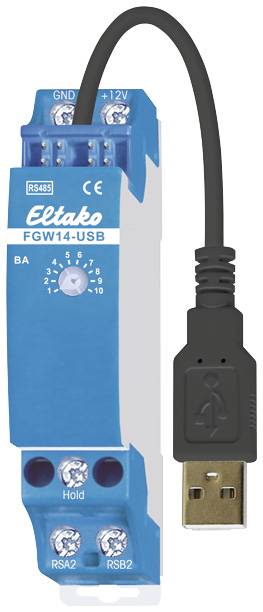

FGW14-USB Eltako RS485-Bus Gateway Rack

Gateway con collegamento USB-A. Bidirezionale. Perdita stand-by solo 0,3 watt. Dispositivo di installazione in serie per il montaggio su guida portante DIN-EN 60715 TH35. 1 passo = 18mm di larghezza, 58mm di profondità. Il gateway è largo solo 1 TE, ma può essere utilizzato più volte: Per il collegamento di un controller professionale smart home SafeIV o di un PC tramite un'interfaccia USB, per l'accoppiamento di un massimo di tre fem, per il collegamento con i componenti bus della vecchia serie 12 o come connettore bus di due bus RS485 della serie 14. Collegamento al bus Eltako-RS485. Cablaggio trasversale bus e alimentazione elettrica con ponticello. Funzionamento in combinazione con FAM14 o FTS14KS. Il morsetto HOLD è collegato al FAM14 o FTS14KS. Il collegamento al PC avviene tramite un'interfaccia USB con 9600 baud o 58k baud. I moduli di ricezione radio fem vengono collegati in parallelo ai morsetti Sub-Bus RSA2 e RSB2 e ai morsetti di alimentazione GND e +12V. Fino a 10 moduli di ingresso per pulsanti FTS12EM possono essere collegati in serie ai morsetti Sub-Bus RSA2 e RSB2, se necessario in serie con moduli di ricezione radio fem. La connessione SafeIV o PC avviene tramite un'interfaccia USB. Gli attuatori della serie 12 sono collegati ai morsetti Sub-Bus RSA2 e RSB2. Non c'è qui una connessione Hold. Una seconda serie di bus 14 viene alimentata tramite i morsetti RSA2/RSB2. Le impostazioni dell'interruttore rotante BA in modalità di funzionamento sono conformi alle istruzioni per l'uso.
