Acquista Finder 39.81.0.024.0060 Relè di accoppiamento 24 V/DC, 24 V/AC 6 A 1 scambio 1 pz. da Conrad

Un relè temporizzatore elettrico con etichette per morsetti di connessione, tensione e numero di modello. Fabbricato nell'UE.

Immagine simile

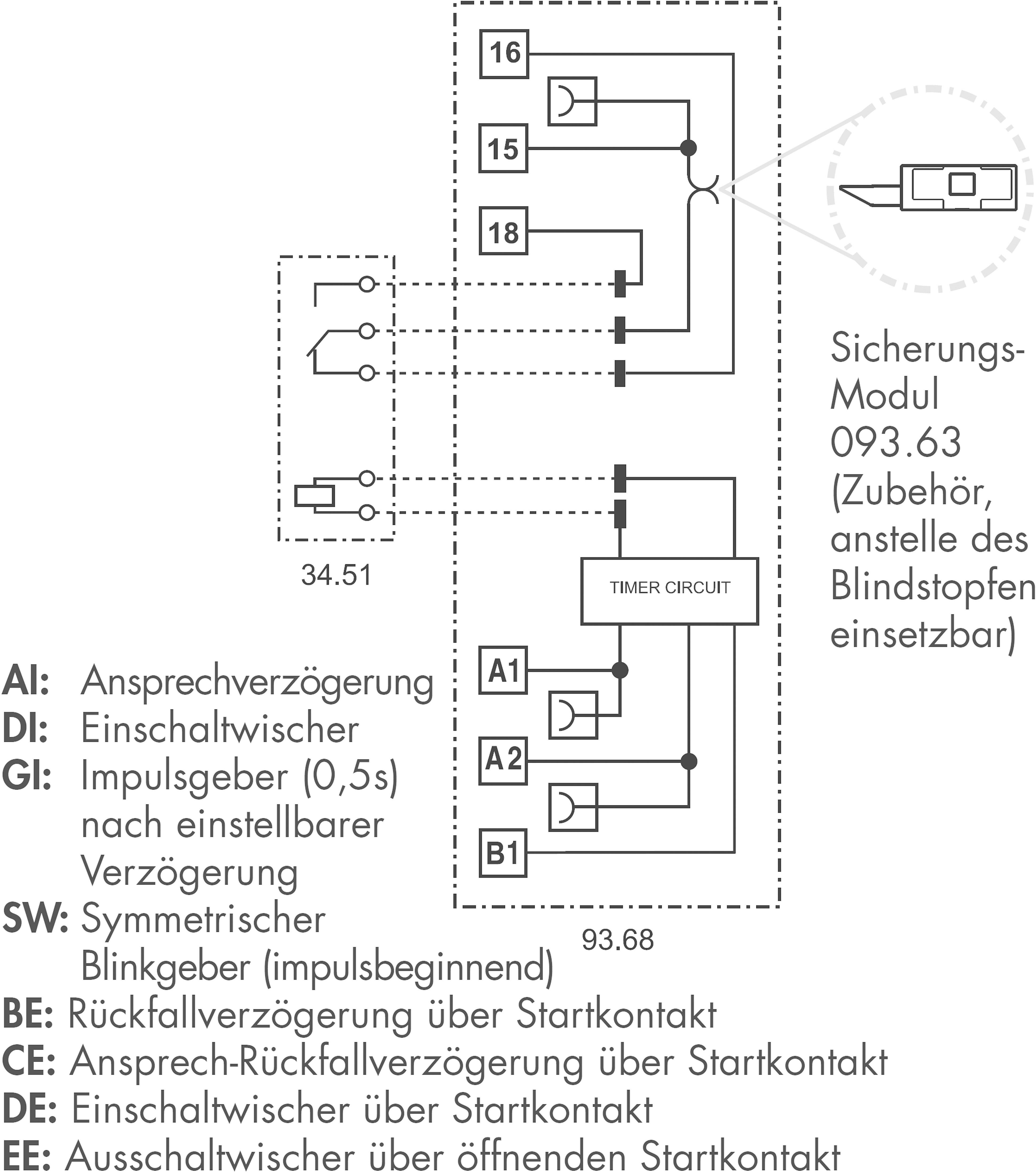

Schema di un modulo di sicurezza. Mostra componenti: Circuito temporizzatore, Generatore di lampeggio simmetrico, vari ritardi e connessioni. A sinistra sono illustrati i dati caratteristici dei ritardi.

Pianta di un edificio con dimensioni: 90,7 x 85 e 6,2 x 94,3 metri. Gli ambienti sono contrassegnati, con particolare importanza per l'area centrale.

1/3

Immagine simile

Tipo prodotto

Relè di accoppiamento

Tipo contatto

1 scambio

Tensione nom.

24 V/DC

24 V/AC

Tensione di commutazione max

400 V/AC

Corrente di commut. max.

6 A

Scheda tecnica (PDF)

Consegna entro Mer. 23 Set.

43 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (37,70 € / Pezzo)

37,70 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Relè accoppiatore MasterTIMER con uscita relè EMR serie 39.81

Dati tecnici

Intervalli di tempo: 4 (0,1 - 3 s, 3 - 60 s, 1 - 20 min, 0,3 - 6 h)
Funzioni temporali: 8 (AI: ritardo all'eccitazione, DI: ritardo passante all'eccitazione, GI: generatore di impulsi (0,5 s) dopo ritardo programmabile, SW: intermittenza simmetrica (avvio impulso), BE: ritardo alla diseccitazione con contatto di avvio, CE: ritardo risposta alla diseccitazione con contatto di avvio, DE: ritardo passante all'eccitazione con contatto di avvio, EE: ritardo passante alla diseccitazione con contatto di avvio in fase di apertura)

Tipo prodotto: Relè di accoppiamento

Tipo: 39.81.0.024.0060

Collegamento: Morsetto a vite

Tensione di innesco (min.): 19.2 V/DC
19.2 V/AC

Tensione di innesco (max.): 26.4 V/DC
26.4 V/AC

Tipo contatto: 1 scambio

Tensione nom.: 24 V/DC
24 V/AC

Tensione di commutazione max: 400 V/AC

Corrente di commut. max.: 6 A

: IP20

Contenuto: 1 pz.

Peso: 40 g

Uscita: Relè EMR

Tensione nominale: 24 V DC/AC

Potenza di commutazione: (AC1) 1500 VA

Tensione di commutazione: 250 V/AC

Corrente di commutazione: 6 A

Tipo: 39.81.0.024.0060

Intervallo di temperatura: -20 - +55 °C

: 6 A

: 6.2

: 90.7 mm

: 94.3 mm

: 10 A

: TRUE

: Screw connection

: 24-24 V

: 24-24 V

: 24-24 V

: AC/DC

: IP20

: 19.2-26.4 V

: 19.2-26.4 V

: 19.6-26.4 V

: AC/DC

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 506918 Finder 39.81.0.024.0060 Relè di accoppiamento 24 V/DC, 24 V/AC 6 A 1 scambio 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 506918 Finder 39.81.0.024.0060 Relè di accoppiamento 24 V/DC, 24 V/AC 6 A 1 scambio 1 pz.

Descrizione

Relè temporizzato multifunzione con 8 funzioni temporali e 4 intervalli di tempo regolabili fino a 6 h tramite interruttore DIP. Regolazione di precisione dei tempi+ display LED sul lato frontale. Morsetti A1 o A2 e 15 collegabili a ponte. Modulo fusibili in uscita per singoli fusibili a filo sottile di tipo standard (5 x 20 mm) come accessori. Stato del fusibile facilmente rilevabile dalla finestra del display. Facile inserimento/sostituzione del modulo fusibili. Il fusibile a filo sottile (non incluso nella fornitura) deve essere scelto e montato dall'utente.
