Acquista Finder 50.12.9.024.4000 Relè per PCB 24 V/DC 8 A 2 scambi 1 pz. da Conrad

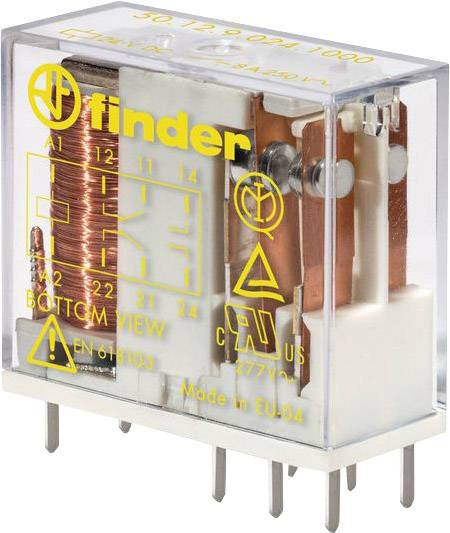

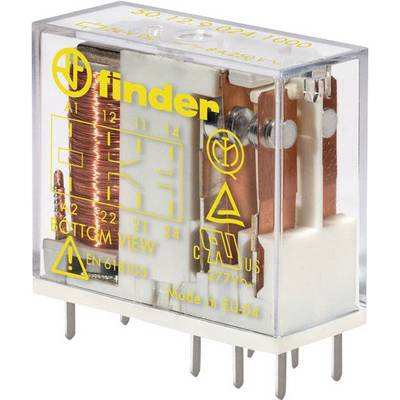

Un relè trasparente con pin metallici, contrassegnato con 'Finder' e specifiche di tensione, mostra le bobine e i contatti interni.

Uno schema elettrico mostra due circuiti identici, ciascuno con due interruttori (12/14, 22/24) e contatti (11/21) in sequenza.

Componente elettronica con dimensioni: larghezza 29 mm, altezza 25 mm, profondità 12,4 mm. Pin di connessione sul lato inferiore.

'Diagramma di una spina elettrica con disposizione dei contatti e quote in millimetri. I contatti sono contrassegnati come A1, A2, 12, 14, 22, 24.'

1/4

Tipo prodotto

Relè per PCB

Tensione nominale bobina

24 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

2 scambi

Tensione di commutazione max

400 V/AC

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

64 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (9,01 € / Pezzo)

9,01 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Relè da CS di sicurezza 8 A, serie 50

Dati tecnici

Potenza di commutazione AC1: 2000 VA
Potenza di commutazione AC15 (230 V): 500 VA
Carico motore monofase AC3, funzionamento 230 V/AC: 0,37 kW
Corrente di commutazione DC 1: (30/110/220 V): 8/0,65/0,2 A
Carico di commutazione (5 V/5 mA): 300 mW
Resistenza a U bobina/contatti (1,2/50 µs): 6 kV
Area di lavoro bobina DC: 0,75 - 1,2 Un

Tipo prodotto: Relè per PCB

Tipo: 50.12.9.024.4000

Tensione nominale bobina: 24 V/DC

Tensione di innesco (min.): 18 V/DC

Tensione di innesco (max.): 28.8 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 750 Ω

Tipo contatto: 2 scambi

Materiale di contatto: AgNi

Tensione di commutazione max: 400 V/AC

Corrente di commut. max.: 8 A

Max. potenza di commutazione: 2000 VA

Aria/distanza di dispersione (bobina/contatti): 8 mm

Collegamento: Pin a saldare

Durata elettrica: 100000 cicli di commutazione

Durata meccanica: 10 milioni di cicli di commutazione

Min. temperatura: -40 °C

Temperatura max.: +70 °C

Lunghezza: 29 mm

Larghezza: 12.4 mm

Altezza: 25 mm

Dim.: (L x L x A) 29 x 12.4 x 25 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

Modello: Relè di sicurezza

Tensione nominale: 24 V/DC

Potenza di commutazione: (AC1) 2000 VA

Tensione di commutazione: 400 V/AC

Corrente di commutazione: 8 A

Resistenza tensione: 2500 V

Tipo: 50.12.9.024.4000

Temperatura ambiente: -40 - +70 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 503193 Finder 50.12.9.024.4000 Relè per PCB 24 V/DC 8 A 2 scambi 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 503193 Finder 50.12.9.024.4000 Relè per PCB 24 V/DC 8 A 2 scambi 1 pz.

Descrizione

Relè per circuiti stampati con contatti guidati secondo EN 50205: 2002 tipo B con 2 contatti di commutazione (secondo EN50205:2002 è permesso utilizzare come contatti guidati esclusivamente un apritoio e un dispositivo di chiusura 11-12 e 21-24 o 21-22 e 11-14!). Disposizione separata di contatti adiacenti. Bobine per DC "separazione sicura tra bobina e serie di contatti in conformità a VDE 0106, EN 50178, EN 50178, EN 60204 e EN 60335.

Note

Si ha la guida quando i contatti (in una serie di contatti) sono collegati tra loro a livello meccanico in modo tale che l'apritoio e il dispositivo di chiusura non possano essere mai chiusi contemporaneamente. Pertanto è necessario assicurarsi che, per tutta la loro durata, anche in condizione di guasto, la distanza tra i contatti deve essere di almeno 0,5 mm. scelta del materiale dei contatti: AgNi - con carico ohmico o leggermente induttivo. AgNiAu (placcato oro) - con correnti di contatto < 20 mA. AgSnO2 (argento-ossido di stagno) - per correnti in transitorio fino a 100 A (< 5 ms) p. es. con carichi delle lampade. Approvazioni: IMQ, TÜV, cRUus.
