Acquista Finder Relè di controllo alternanza carichi per pompe 240 V/AC, 240 V/DC 1 NA, 1 NA 1 pz. 72.42.0.230.0000 da Conrad

Relè temporizzatori a serie di Finder con morsetti a vite e intervallo di tempo regolabile. Numero modello '72.42.0.230.0000'. Tensione 110-230V.

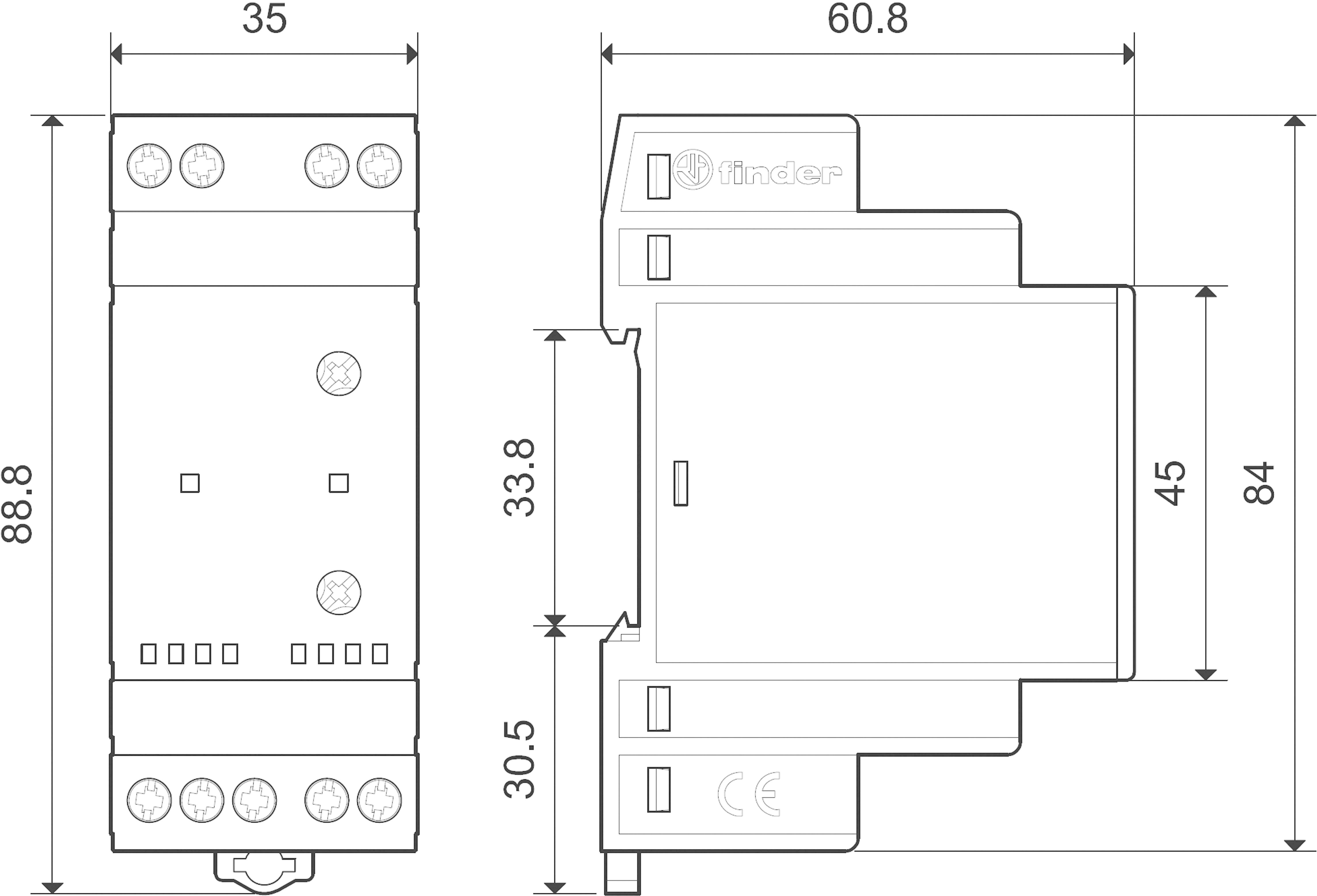

Disegno tecnico di un relè elettrico con dimensioni: larghezza 35 mm, altezza 88,8 mm, profondità 60,8 mm.

Schema elettrico di un circuito con due motori (M), un'unità di controllo al centro e due interruttori (S1, S2) in basso.

1/3

Tipo prodotto

Relè di controllo alternanza carichi per pompe

Voltaggio Max.

240 V/AC

240 V/DC

Tipo contatto

1 NA

Tensione di commutazione max

400 V/AC

Corrente di commut. max.

20 A

Scheda tecnica (PDF)

Consegna entro Ven. 11 Set.

6 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (77,04 € / Pezzo)

77,04 €

IVA escl.

Solo 6 Pezzo(i) disponibili

Segnala un problema

Highlights & Dettagli

Relè di controllo livello per pompe tipo 72.42

Dati tecnici

Tipo prodotto: Relè di controllo alternanza carichi per pompe

Tipo: 72.42.0.230.0000

Tensione di esercizio: 240 V/AC
240 V/DC

Voltaggio operativo Min.: 110 V/DC
110 V/AC

Voltaggio Max.: 240 V/AC
240 V/DC

Tensione d'esercizio: 110, 110 - 240, 240 V/AC, V/DC

Tipo contatto: 1 NA
1 NA

Materiale di contatto: AgNi

Tensione di commutazione max: 400 V/AC

Corrente di commut. max.: 20 A

Max. potenza di commutazione: 3000 VA
550 W

Durata elettrica: (per AC1) 100 x 10³ cicli di commutazione

Min. temperatura: -20 °C

Temperatura max.: +50 °C

: IP20

Larghezza: 35 mm

Altezza: 84 mm

Profondità: 60.8 mm

Dim.: (L x A x P) 35 x 84 x 60.8 mm

Contenuto: 1 pz.

: 12 A

: 35

: 60.8 mm

: 84 mm

: 20 A

: FALSE

: Polarized

: Mono stable

: FALSE

: Single contact

: FALSE

: Screw connection

: 230-230 V

: 230-230 V

: 230-230 V

: AC/DC

: IP20

: TRUE

: 90-264 V

: 90-264 V

: 90-264 V

: AC/DC

: 0

: 2

: 0

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 507530 Finder Relè di controllo alternanza carichi per pompe 240 V/AC, 240 V/DC 1 NA, 1 NA 1 pz. 72.42.0.230.0000

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 507530 Finder Relè di controllo alternanza carichi per pompe 240 V/AC, 240 V/DC 1 NA, 1 NA 1 pz. 72.42.0.230.0000

Descrizione

Relè speciale per carichi alternati. Per applicazioni in pompe, compressori, condizionatori e unità di raffreddamento. commutabile in 2 stadi.
Funzioni: controllo MI applicando la tensione operativa.
Controllo ME tramite i contatti di controllo S1, S2.
M2 Controlla solo l'uscita 21-24.
M1 Controllo solo dell'uscita 11 - 14. Per guida portante DIN EN 60715 TH35.
