Fischer 008696 Tassello a vite 180 mm 8 mm 100 pz.

1/2
EAN:
Codice produttore
Articolo n°:
Consegna entro Mar 3 Nov

5 Set(s)
Vendita e spedizione:
Conrad ElectronicTermini e condizioni

Numero (Confezione 100 pz.)
Totale (155,73 € / Pezzo)
155,73 €
Consegna intracomunitaria (esente da IVA) IVA escl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Solo 5 Set(s) disponibili
Diritto di reso di 14 giorni incluso

Highlights & Dettagli

Supporto isolante Fischer termofix B 180

  • Il tassello viene inserito nel montaggio a foro passante
  • Per il montaggio è necessario un inserto PH2 disponibile in commercio
  • Semplice inserimento rapido grazie all'avvitamento della vite rivestita delta Seal con un normale avvitatore
  • Strati non portanti come p. es. Gli adesivi sono inclusi nella lunghezza massima

Dati tecnici

  • Tipo di montaggio: Tassello a vite
  • Diametro piastra: 60 mm
Diametro

8 mm

Tipo prodotto

Tassello a vite

Materiale

Polipropilene

Lunghezza

180 mm

Ø vite

8 mm

Dim.

(Ø x A) 8 mm x 180 mm

Adatto per

Pannelli isolanti

Contenuto

100 pz.

Ø esterno

60 mm

Caratteristiche

incl. Vite

Proprietà del materiale

protezione dalla corrosione

Altezza

180 mm

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2472302 Fischer 008696 Tassello a vite 180 mm 8 mm 100 pz.

Descrizione

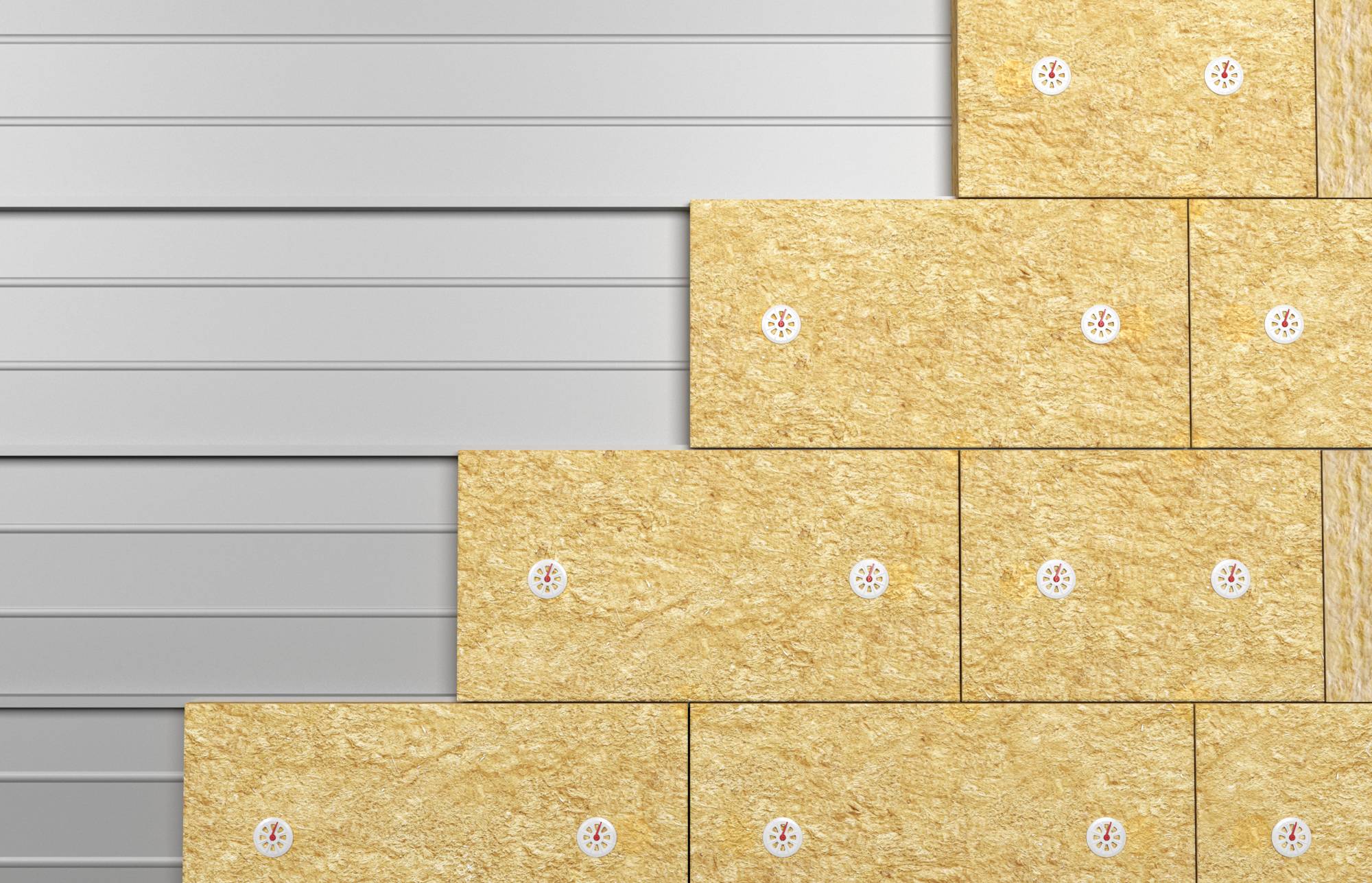

il Fischer Termofix B è un tassello a vite resistente alla corrosione per il fissaggio di pannelli isolanti resistenti alla pressione in lamiera con spessore fino a 1,5 mm. Il tassello in materiale isolante è costituito da una piastra di supporto in polipropilene e da una vite di foratura premontata. La vite è protetta contro la corrosione con un rivestimento Delta Seal e offre una sicurezza duratura. Il Termofix B viene impostato con un trapano avvitatore a batteria nel montaggio a foro passante senza pre-forare. La vite premontata consente di risparmiare tempo. La testa della vite viene sigillata con la sfera di chiusura contro la perdita di calore. La testa flessibile compensa le tensioni termiche e previene i danni.

Testo tradotto automaticamente

Versione

  • La vite premontata riduce i tempi di lavorazione Elevata protezione anticorrosione della vite
  • grazie al rivestimento Delta Seal
  • questo significa sicurezza per anni
  • la sfera di chiusura crea una colonna d'aria sopra la testa della vite
  • riduce le perdite di calore della trasmissione
  • la testa flessibile compensa le tensioni termiche e previene i danni
  • per materiali isolanti molto morbidi combinabili con i piatti isolanti DT 90, DT 110, DT 140
