Name: Fischer 511093 PM C 28-34 AL Morsetto centrale
Brand: Fischer
SKU: 3028781
Availability: BackOrder

Rendering 3D di una pinza a carica molla in metallo o di un fermaglio montato su binario, mostrato in sezione per rivelare la molla e le mascelle di presa.

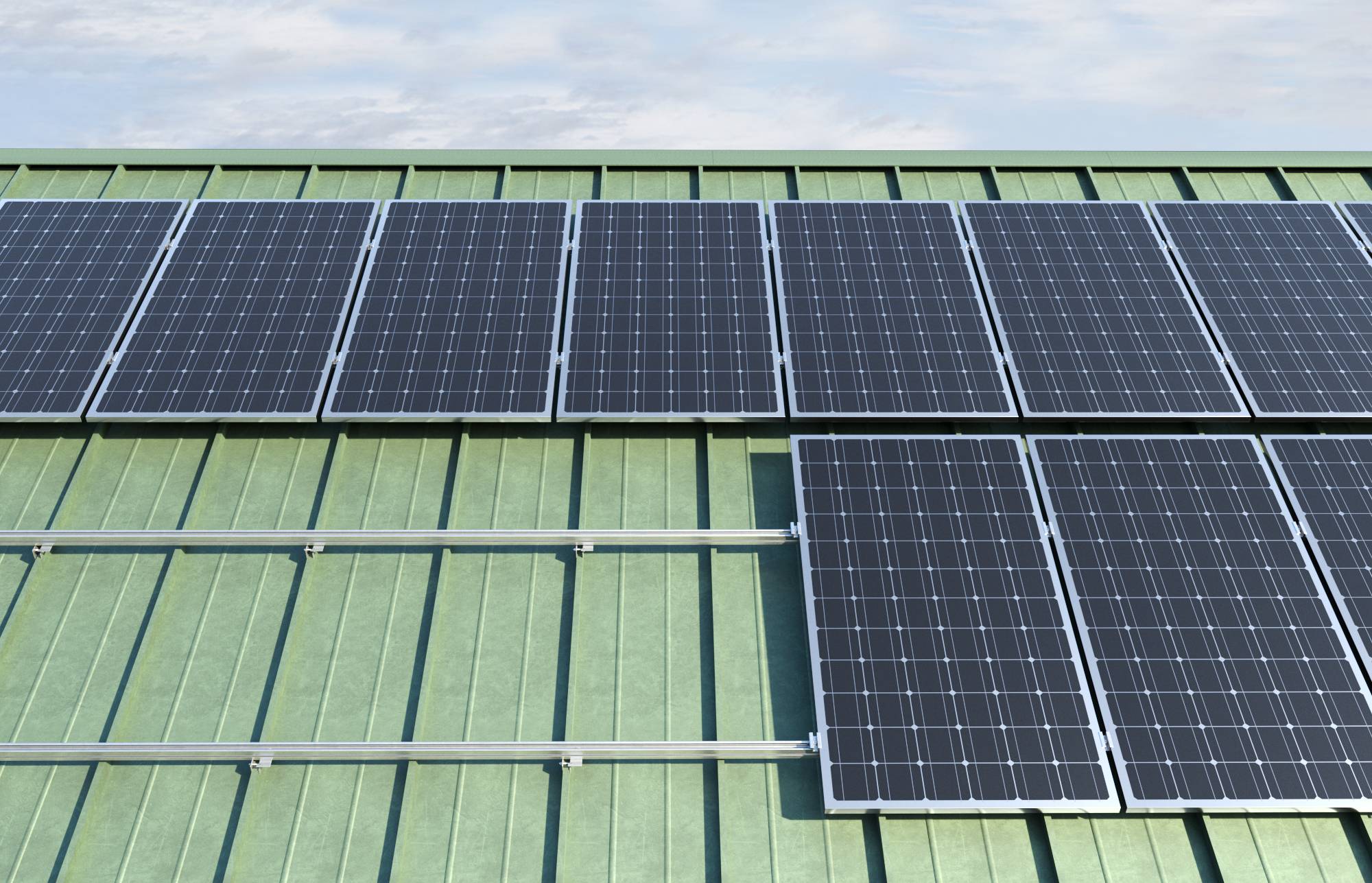

Pannelli solari montati su un tetto in metallo verde sotto un cielo sereno.

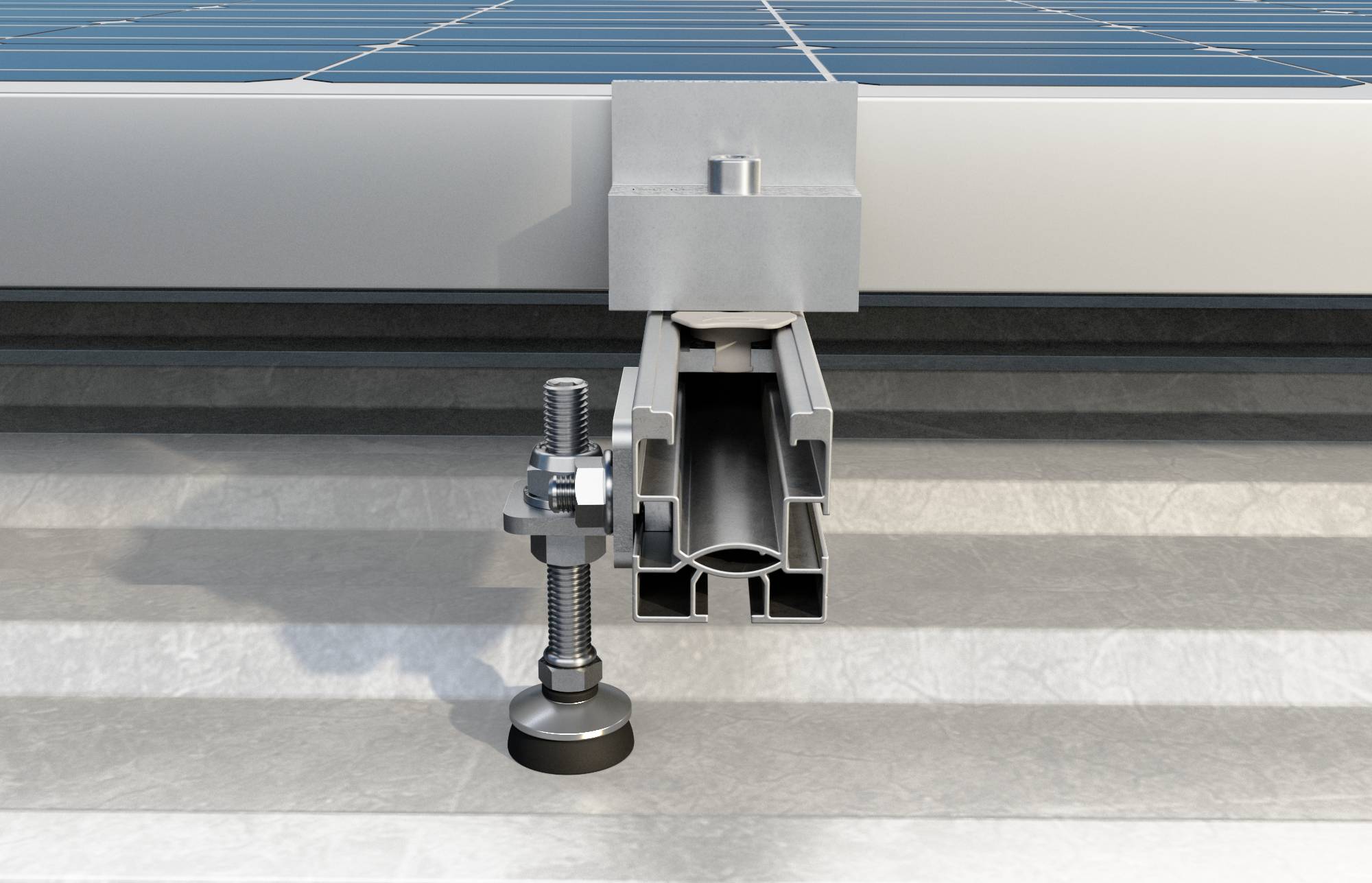

Sezione trasversale di una pinza di montaggio per pannello solare che fissa una guida montata sul tetto a un bullone di supporto filettato.

1/3

Consegna entro Mar 20 Ott

17 Set(s)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero (Confezione 10 pz.)

Set(s)

Totale (22,94 € / Pezzo)

22,94 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Morsetto centrale fischer avanti PM C 28-34 Aminum

Premontata
Dado a martello con clip per un rapido inserimento nella guida
Molla integrata per facilitare il posizionamento del pannello fotovoltaico
Morsetto e dado in alluminio AW 6060 T66, vite in acciaio inox A2-70, clip in PA 6
Inserire la parte inferiore del morsetto centrale PM C nella scanalatura superiore della guida
Ruotare il morsetto centrale PM C premontato di 90° in senso orario
Fissare il modulo FV con una coppia di serraggio di circa 10 Nm sulla vite a esagono incassato (TCEI)
Adatto per:
Sistemi di tetti a funi con ganci
Sistemi di copertura in lamiera trapezoidale
Sistemi di copertura in lamiera ondulata
Strutture speciali
Con:
SolarLight
SolarMid
Tetto in lamiera SolarMetal
Tetto in lamiera SolarFlat

Dati tecnici

Coppia di installazione: 10 Nm
Spessore del modulo: 28 - 34 mm
Apertura chiave (interna 6 spigoli): 6 mm
Lunghezza vite: 35 mm

Tipo prodotto: Morsetto centrale

Peso: 70 g

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3028781 Fischer 511093 PM C 28-34 AL Morsetto centrale

Descrizione

PM C è il morsetto centrale preassemblato per moduli fotovoltaici con telaio in alluminio. Il morsetto PM C è disponibile in diverse varianti, a seconda dello spessore del pannello fotovoltaico. Il morsetto è dotato di un dado a martello con una speciale gabbia in plastica per facilitare il posizionamento del dado nella scanalatura centrale della guida. La molla mantiene il morsetto sollevato fino a quando non viene serrato per facilitare il posizionamento del pannello FV. Grazie alla molla, i morsetti centrali PM C premontati rimangono sollevati durante le fasi di serraggio e grazie all'elemento in plastica rimane in posizione senza scivolare. I morsetti non richiedono elementi aggiuntivi come viti, guarnizioni o bulloni.

Testo tradotto automaticamente
