Name: Fischer 512195 SolarFlat Blechdach 400 AL Barra portatutto
Brand: Fischer
SKU: 3028782
Availability: BackOrder

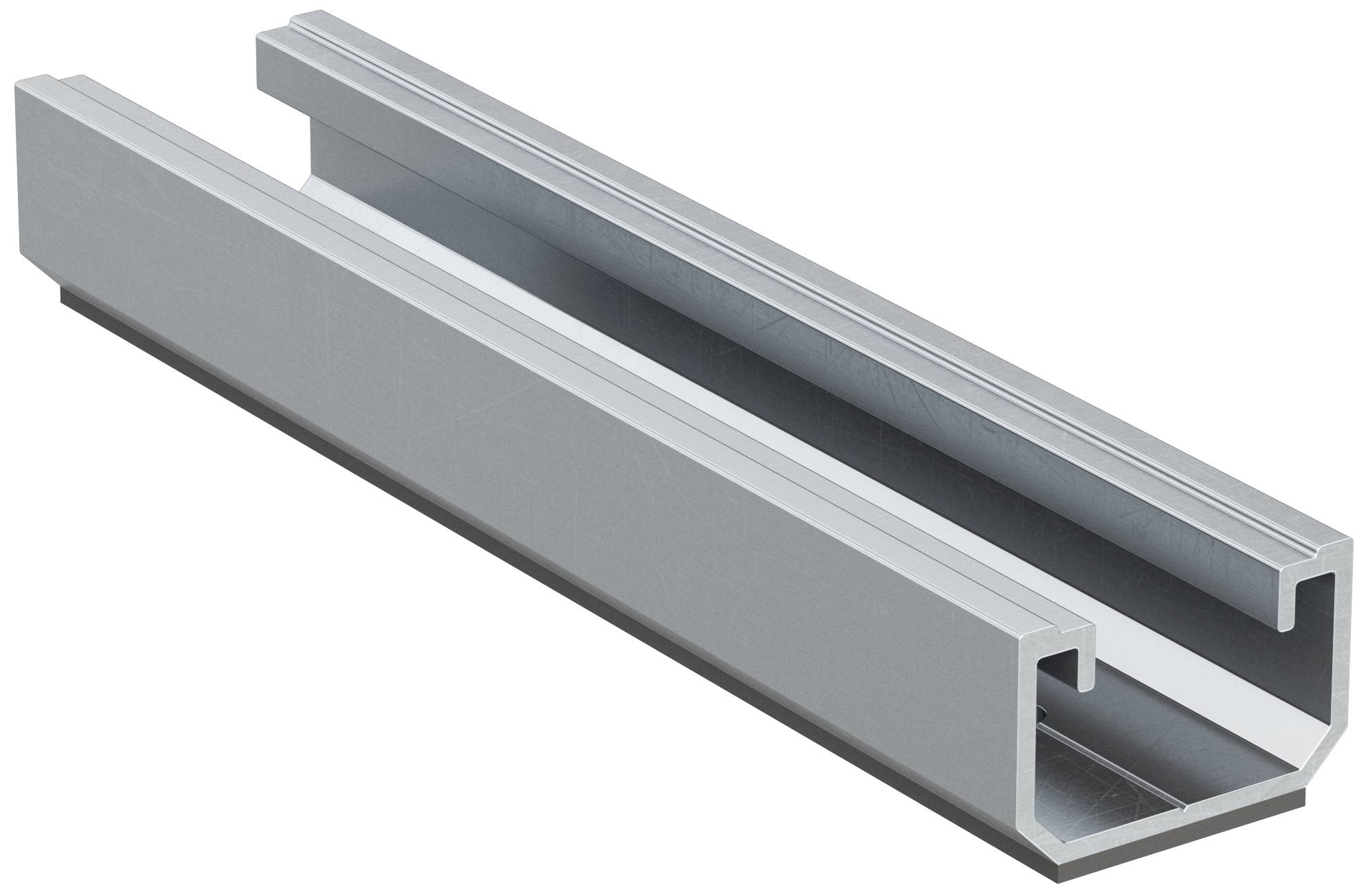

Rendering 3D di un profilo a canale U in metallo grigio con due flange laterali rialzate, mostrato in prospettiva su sfondo bianco.

Fischer 512195 SolarFlat Blechdach 400 AL Barra portatutto-1

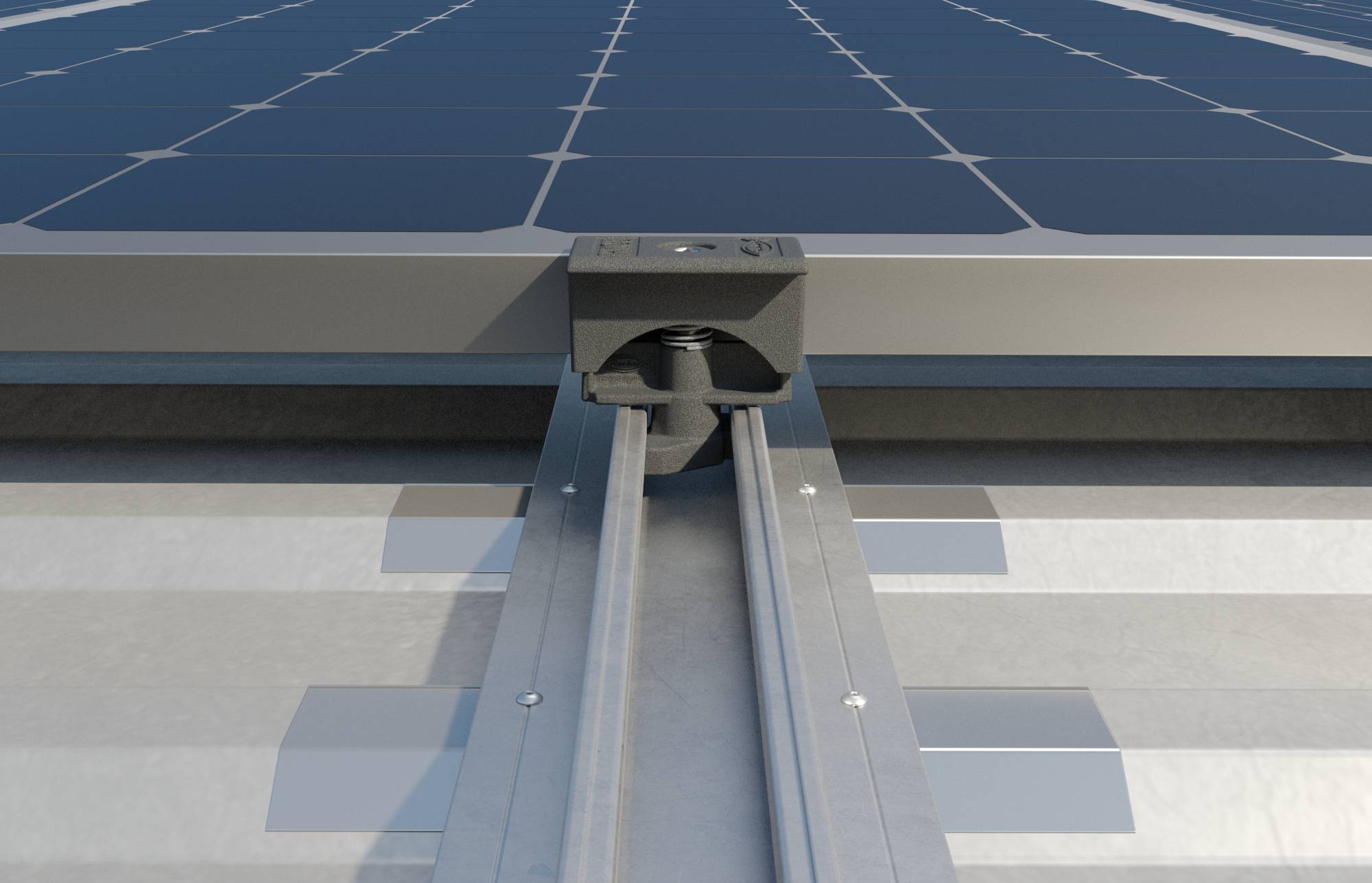

Primo piano di una guida di montaggio di un pannello solare e di una pinza che fissa un pannello su un array sul tetto.

1/3

Consegna entro Mar 20 Ott

2 Set(s)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Set(s)

Totale (1 m = 9,63 €)

192,61 €

IVA escl.

Spedizione gratuita

Solo 2 Set(s) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Profilo fischer per tetto in lamiera SolarFlat 400 mm in alluminio

Per il montaggio di pannelli fotovoltaici in verticale su lamiere trapezoidali
Ideale Ideal per l'ottimizzazione della costruzione in installazioni con grandi plissaggi
Realizzato in alluminio AW 6060 T6
Determinare la distanza tra gli assi dei fissaggi in base all'inclinazione delle nervature in lamiera trapezoidale e ai carichi di neve e vento in loco
Incollare una posizione di nastro adesivo butilico CG INT tra la guida e la lamiera trapezoidale. Assicurarsi che il nastro adesivo butilico sia ruotato in modo che lo strato di alluminio si trovi sul lato su cui si trova la guida
Durante il fissaggio con rivetti ALG, posizionare la guida sulla lamiera trapezoidale e forare la guida e la lamiera insieme a una punta da trapano da 5,5 mm
Durante il fissaggio con vite di foratura 6x25 EPDM, forare la guida del tetto in lamiera piatta Solar solo nel punto in cui deve essere effettuato il fissaggio. Posizionare la guida già preforata sulla lamiera e avvitare la vite autoperforante guidandola attraverso il foro preforato nella guida

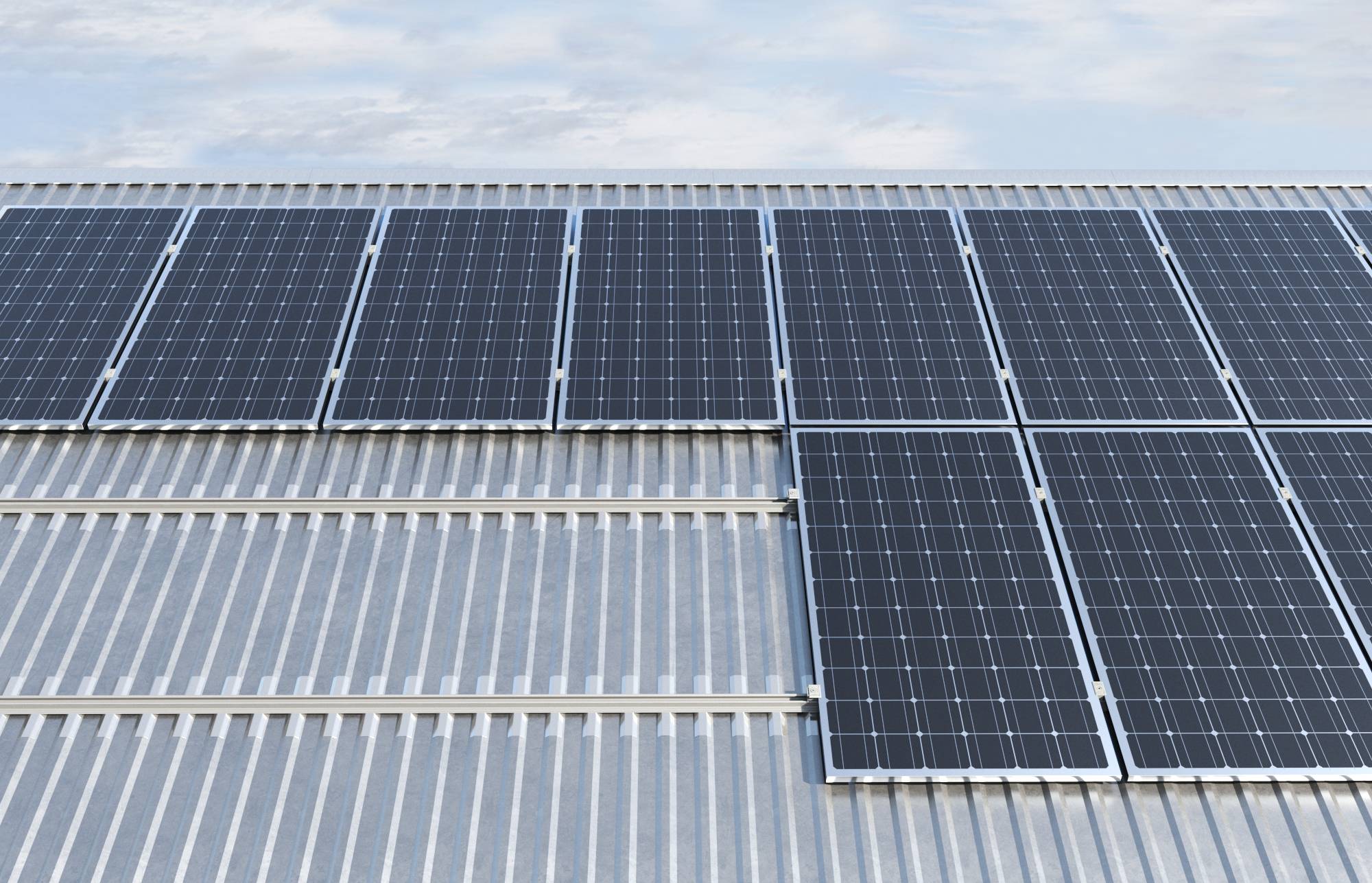

Adatto per l'installazione di impianti fotovoltaici su lamiere trapezoidali

Dati tecnici

Peso in kg/m: 0,724 kg/m.
Lunghezza: 400 mm
Sezione del profilo: 2,68 cm²
Momento di inerzia: 2,19 cm4
Momento di inerzia: 11,9 cm4
Coppia di resistenza: 1,22 cm³
Coppia di resistenza: 2,88 cm³

Tipo prodotto: Barra portatutto

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3028782 Fischer 512195 SolarFlat Blechdach 400 AL Barra portatutto

Descrizione

Il tetto in lamiera piatta fischer Solar è una guida in lega di alluminio per il fissaggio di impianti fotovoltaici su tetti piatti o inclinati con lamiera trapezoidale e fissaggio ortogonale. Grazie all'utilizzo di rivetti in alluminio, il montaggio è rapido e semplice. Inoltre, il modulo fotovoltaico può essere montato rapidamente sia con i morsetti universali PMU/PMCU sia con i morsetti pre-montati PM-F/PM-C. In pezzi corti per un'elevata flessibilità. Parti preforate per il montaggio sia con rivetti ALG sia con viti EPDM autoforanti.
